Dettagli:
|
| I prodotti modellano: | NYRD80X | Caratteristiche: | Applicato a varie circostanze complesse. |
|---|---|---|---|
| Applicazione tipica: | Polvere, piccoli particals di materiale, nessun liquido mescolantesi | Temperatura trattata: | -40~130℃ |
| Tipo: | Senza contatto | ||
| Evidenziare: | Calibro livellato di misura del radar,Indicatore di livello NYRD80X del radar,Sensore livellato 26GHz del radar di lunga autonomia |
||

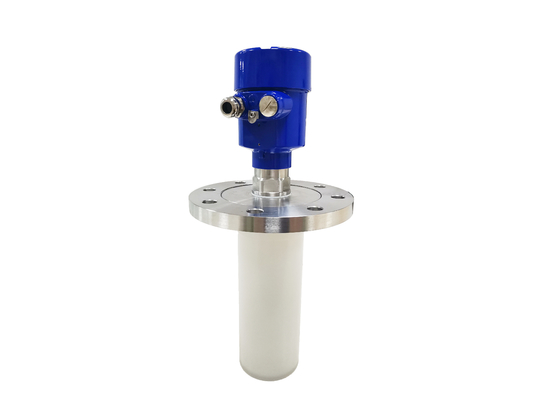

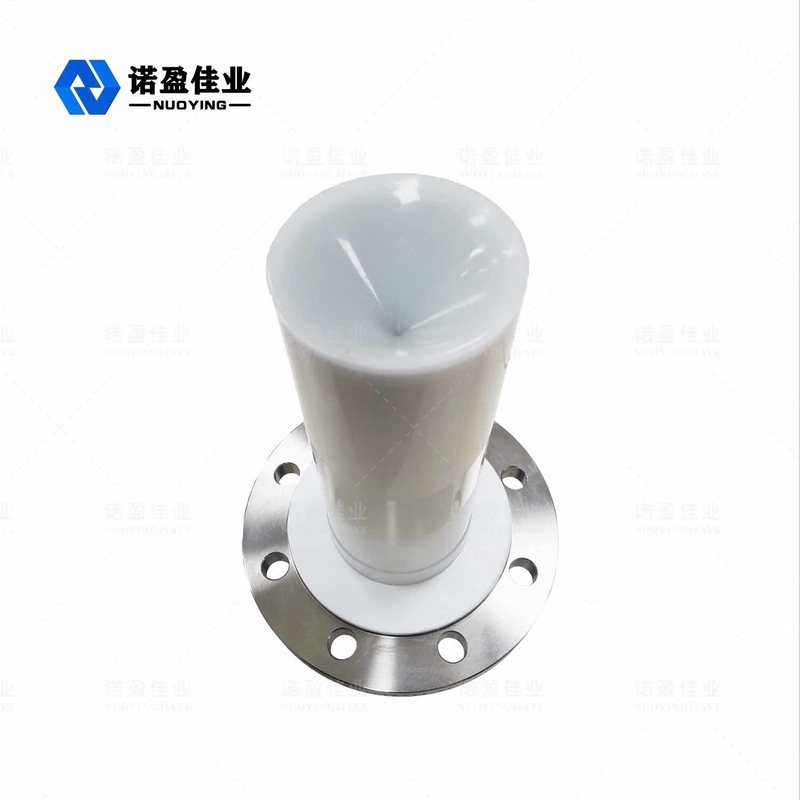

Il sensore livellato di serie del tester NYRD80X del radar è uno strumento di misura del livello ad alta frequenza del radar 26GHz con una distanza massima di misura di 80 metri. L'antenna più ulteriormente è ottimizzata ed il nuovo microprocessore veloce può eseguire l'analisi più ad alta velocità del segnale e l'elaborazione, di modo che lo strumento può essere utilizzato per alcuni termini complessi di misura quali l'oro della reazione ed il silos solido.
Principio di funzionamento di trasmettitore livellato del radar
L'antenna livellata del radar emette gli impulsi stretti di microonda, che sono trasmessi verso il basso tramite l'antenna. Dopo che l'onda di impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora ed il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale livellato (perché la velocità della propagazione di impulso è estremamente veloce, l'onda elettromagnetica raggiunge l'obiettivo ed è riflessa di nuovo al ricevitore. Il tempo che prende per andare avanti e indietro è quasi istantaneo)
Dato della misura: la superficie di tenuta della parte di sotto del filo o della flangia.
Nota: nel usando la sincronizzazione del livello dell'oggetto del radar, assicuri che il livello elevato materiale non possa entrare nell'area della misura cieca (l'area indicata da D).
Caratteristiche del progetto del trasmettitore livellato del radar
◎La dimensione dell'antenna è piccola, facile installare, radar senza contatto, nessun'usura, nessun inquinamento.
◎Quasi impermeabile a corrosione ed a schiuma. Non colpito dal cambiamento medio di densità, di temperatura e di pressione.
◎L'ambiente serio della polvere ha scarso effetto sul lavoro del metro livellato ad alta frequenza.
◎Più brevi lunghezze d'onda, migliore riflessione delle superfici solide pendenti.
◎L'angolo d'apertura è piccolo, concentrazione di energia, migliora l'abilità di eco allo stesso tempo è tendente evitare l'interferenza.
◎L'area cieca di misura è più piccola ed i buoni risultati possono essere raggiunti per la piccola misura del carro armato.
◎L'alto rapporto segnale-rumore, anche nel caso delle fluttuazioni può raggiungere la prestazione migliore.
◎Ad alta frequenza, è la migliore scelta per la misurazione dei media costanti dielettrici solidi e bassi.
Parametro tecnico del trasmettitore livellato del radar NYRD86
| Applicazione tipica | Tutti i tipi di liquido (forte corrosione, costante dielettrica bassa, mescolarsi, vapore, cristallizzazione, condensazione, residui, temperatura elevata ed alta pressione, ecc) |
| Tutti i tipi di polvere (forte polvere, polvere, polvere del cemento, polvere di calce, cenere volatile, cristallizzazione, ecc) | |
| Tutti i tipi di solido (grano, piccole pietre, minerale di ferro, carbone, ecc.) | |
| Modello del prodotto | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
| Forma dell'antenna | Tipo di Antivari, tipo dell'acqua, tipo del piatto, tipo del corno, superficie di lucidatura, lente di prospettiva |
| Materiale dell'antenna | PTFE, 304/316, PP, PFA |
| Campo di misura | 10m, 20m, 30m, 35m, 40m, 80m |
| Accuratezza di misura | 0.05%~0.1% F.S |
| Alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata |
- 40 ~ + 130 ℃, -40 ~ + 150 ℃, -40 ~ + ℃ 260, - 40 ~ + ℃ 1200 |
| Pressione trattata | - 0,1 ~ 0. 3MPa, - 0. 1 ~ 2. 0MPa, - 0. 1 ~ 4. 0MPa |
| Collegamento trattato | Filo, sostegno, flangia, morsetto sanitario (facoltativo) |
| Interfaccia elettrica | M20×1.5, ½ «NPT |
| Grado di protezione | IP65, IP67, IP 68 (facoltativo) |
| Grado protetto contro le esplosioni | ExiaIICT6 GA, ExdIICT6Gb (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti!
