Dettagli:
|
Applicazione tipica: | Misura livellata liquida | Forma dell'installazione: | Il lato ha montato, cima montata |
---|---|---|---|
Modello del prodotto: | NYUHZ | Materiale principale: | 304, 316 |
Temperatura trattata: | -50~+350℃ | Pressione trattata: | - 0,1 ~ +16MPa |
Classe di protezione: | IP 65, IP 67, IP 68 (facoltativo) | Grado protetto contro le esplosioni: | ExiaIICT6Ga, ExdIICT6Gb (vedere il certificato) |
Evidenziare: | Metro livellato magnetico della falda,Indicatore magnetico del sensore livellato dell'olio,Metro magnetico del calibro dell'olio |
Metro livellato dell'olio del sensore livellato di indicatore della falda magnetica ad alta temperatura del calibro

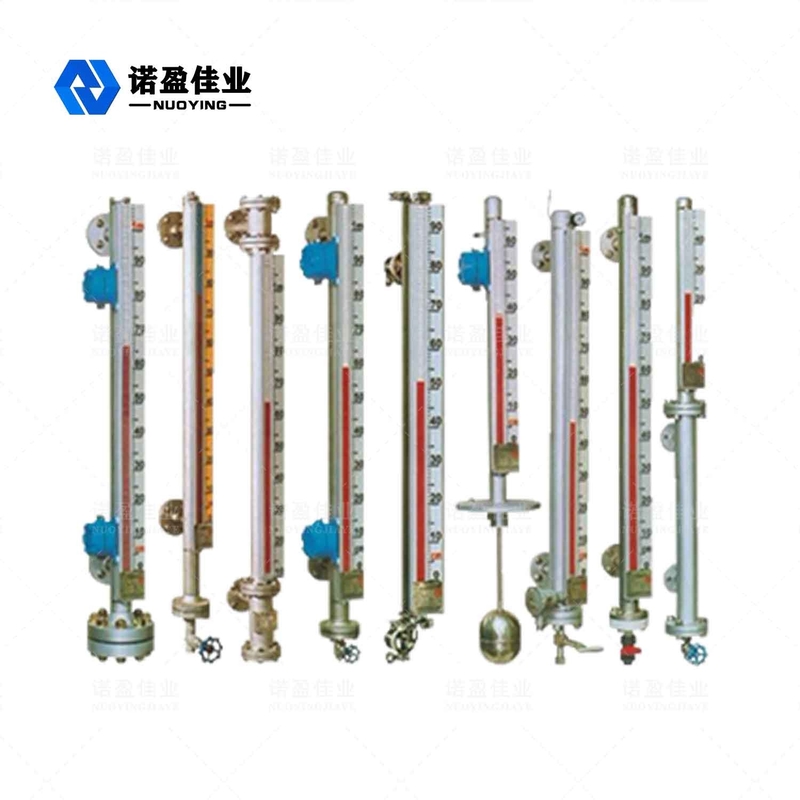

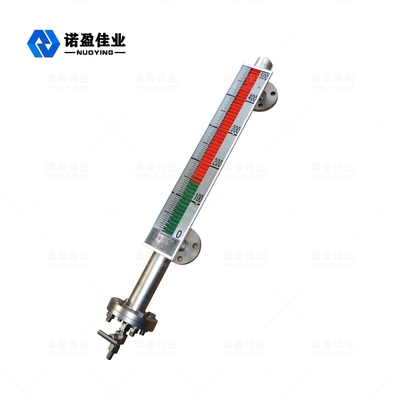

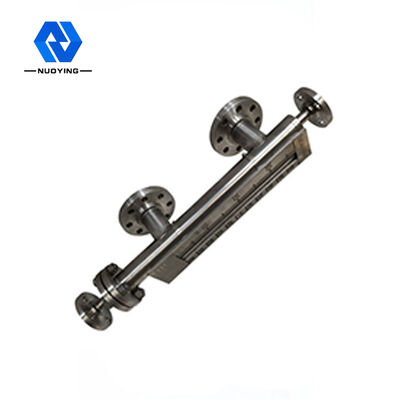

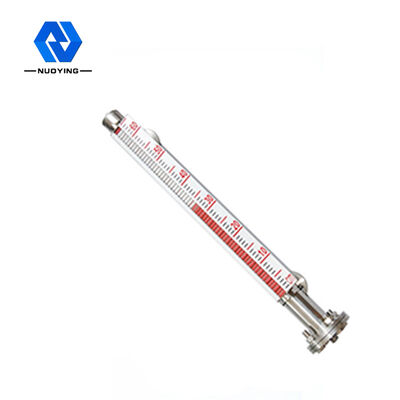

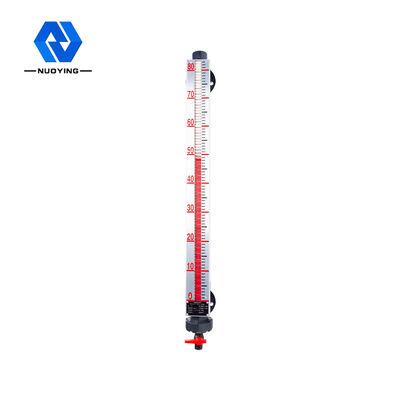

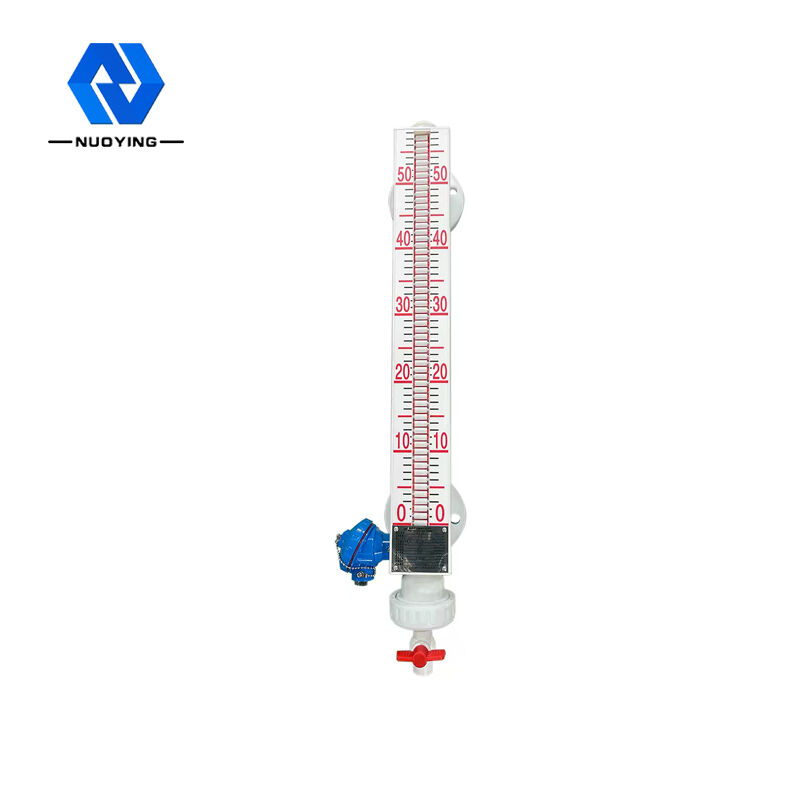

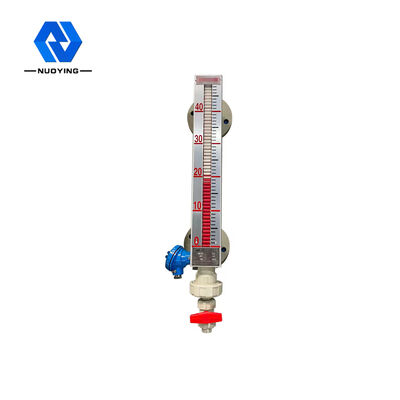

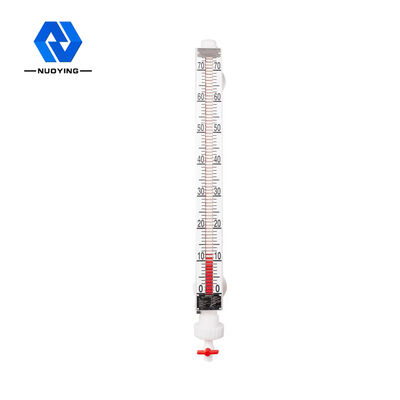

Descrizione di prodotto livellata del tester della falda magnetica
Il metro livellato della falda magnetica può essere utilizzato per rilevazione di di livello medio di varie torri, dei carri armati, dei carri armati, dei contenitori sferici e delle caldaie. Il metro livellato della falda magnetica può raggiungere l'alta guarnizione, anti-perdita e può essere utilizzato nelle occasioni ad alta temperatura, ad alta pressione e resistenti alla corrosione.
Il metro livellato liquido della falda magnetica ha una cavità (ha chiamato il tubo di misurazione o il tubo principale) che accomoda la palla di galleggiamento. La cavità forma un dispositivo di comunicazione con il contenitore con le flange o altri metodi adatti del collegamento. Secondo il principio del connettore, poichè il livello liquido nei cambiamenti del contenitore su e giù, il livello liquido nella cavità è la stessa altezza come il livello liquido nel contenitore, in modo dalla palla di galleggiante nella cavità è guidato per alzare ed abbassare ed il livello liquido negli aumenti e le cadute con l'aumento e la caduta del contenitore del livello liquido nel contenitore. Attualmente, non possiamo vedere il livello liquido, in modo da un'esposizione magnetica della colonna di vibrazione è installata fuori della cavità.
L'acciaio a magnete permanente è installato alla giunzione della palla di galleggiamento che affonda nel liquido e nel divisorio di galleggiamento. Quando il livello liquido negli aumenti e le cadute misurati del contenitore, il galleggiante magnetico nel tubo del corpo dell'indicatore di livello liquido inoltre aumenta e cadute e l'acciaio a magnete permanente nei passaggi del galleggiante da parte a parte. L'accoppiamento magnetico è trasmesso all'indicatore di colonna lanciante magnetico, che guida le colonne lancianti rosse e bianche per lanciare 180°. Quando gli aumenti del livello liquido, i cambiamenti lancianti della colonna da bianco a rosso e quando i cali del livello liquido, i cambiamenti lancianti della colonna da rosso a bianco. La giunzione di rosso e di bianco è l'altezza reale del livello liquido dentro il contenitore, in modo da raggiungere un'indicazione chiara del livello liquido.
Caratteristica del progetto livellata del tester della falda magnetica
◎Operazione solida ed affidabile, stabile semplice della struttura.
◎La calibratura è chiara e facile da leggere.
◎Misuri ed indichi corrosivo, infiammabile, tossico, ad alta temperatura, agitazione ha contaminato i livelli liquidi.
◎I modi multipli di collegamento e dell'installazione sono disponibili.
