Dettagli:
|
Applicazione tipica: | misura livellata liquida | Gamma di misura: | 0 〜 6m |
---|---|---|---|
Accuratezza di misurazione: | ± 3 mm, ± 5 mm | Densità media: | ≥0,425 g/cm3 |
Differenza di densità: | ≥0,1 g/cm3 | Viscosità media: | ≤0.4Pa.S |
Uscita di controllo: | 220VAC, 1A | Uscita della trasmissione: | 4~20mA (alimentazione elettrica 24VDC) |
Evidenziare: | Trasmettitore livellato del galleggiante magnetico del piatto,sensore livellato del galleggiante magnetico di 6m,Tipo magnetico trasmettitore del galleggiante della flangia del livello |

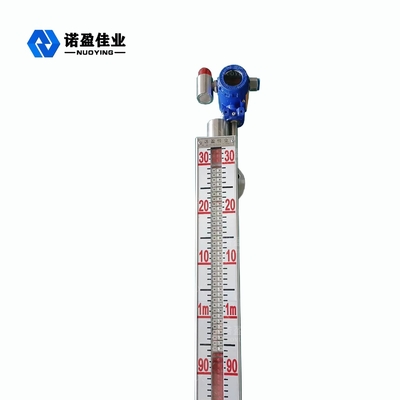

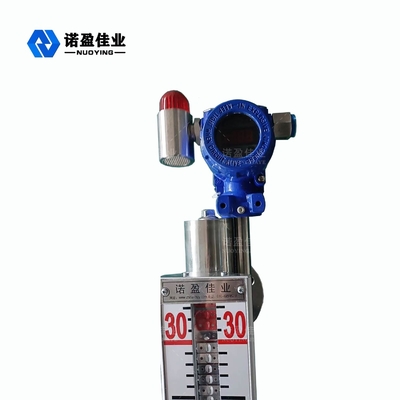

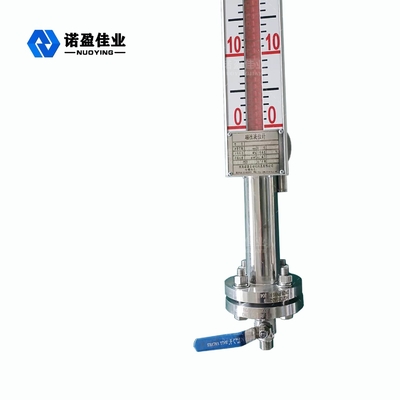

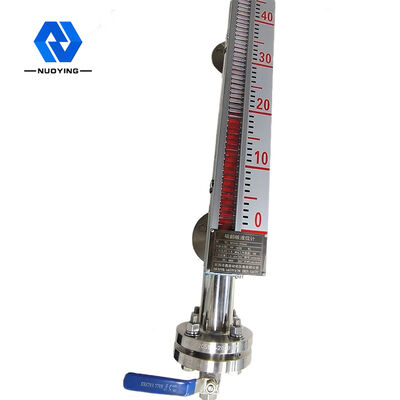

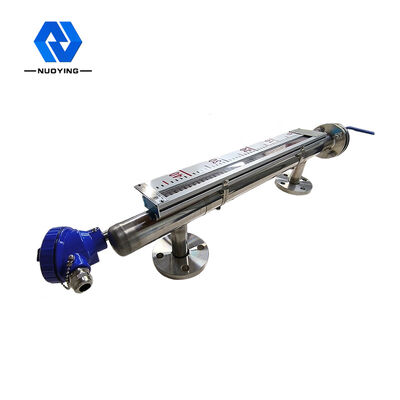

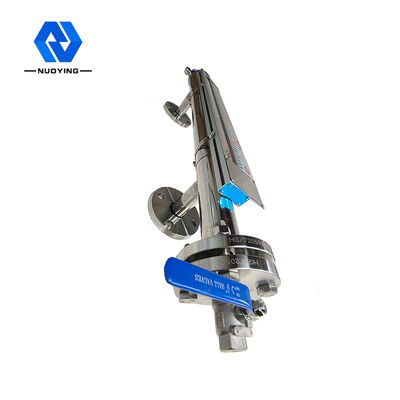

Installazione livellata magnetica della flangia del trasmettitore 6m del piatto vistoso di NYUHZ
Principio di funzionamento livellato magnetico del trasmettitore del piatto di NYUHZ
Il metro magnetico ha una camera che contiene una palla di galleggiamento e la cavità è collegata tramite la flangia o l'altro collegamento adatto al contenitore. Secondo il principio dei connettori, con il cambiamento del livello liquido nel contenitore, il livello liquido nella cavità è come lo stessi del livello liquido nel contenitore, in modo dalla palla di galleggiamento nella camera è guidata su e giù, con l'aumento e la caduta del livello liquido nel contenitore. A questo punto, non possiamo vedere il livello liquido, in modo da abbiamo un'esposizione magnetica di vibrazione della colonna sull'esterno della cavità.

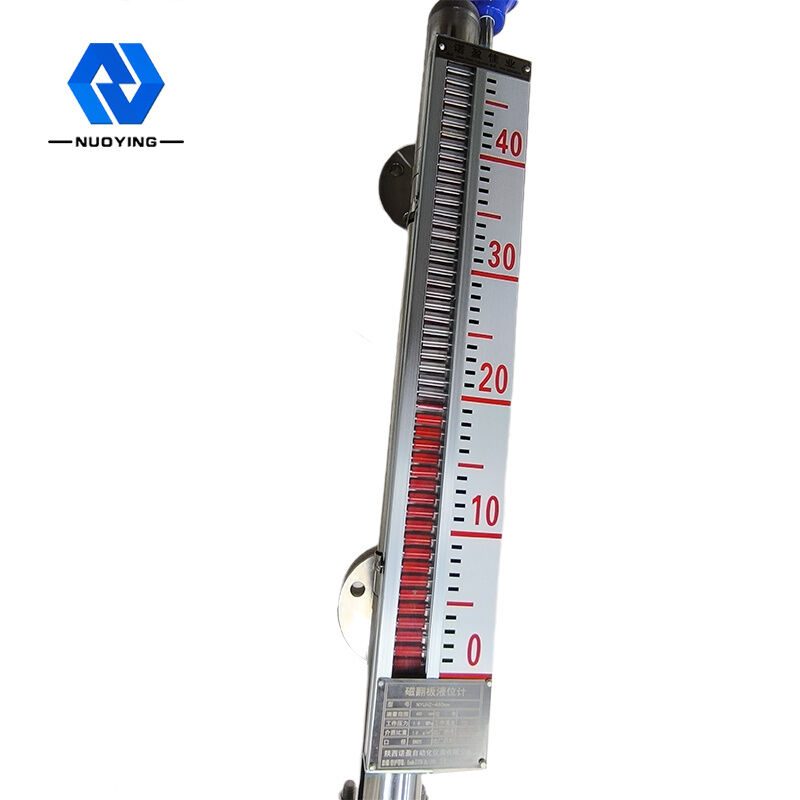

Fra la palla di galleggiamento scendere il liquido e la parte di galleggiamento ha installato l'acciaio magnetico permanente alla giunzione, quando il livello liquido negli aumenti e nelle cadute misurati del contenitore, così fa il galleggiante magnetico nel tubo liquido del corpo dell'indicatore di livello. L'acciaio magnetico permanente nel galleggiante è trasmesso all'indicatore di colonna magnetico dall'accoppiamento magnetico, guidando i rulli rossi e bianchi per lanciare il ° 180. Quando il livello liquido aumenta, i cambiamenti della colonna di vibrazione da bianco a rosso e quando i cali del livello liquido, itis l'opposto. La giunzione rossa e bianca dell'indicatore è l'altezza reale del livello liquido dentro il contenitore, così realizzando l'indicazione chiara del livello liquido.
Parametro tecnico del trasmettitore livellato magnetico del piatto di NYUHZ
Applicazione tipica | misura livellata liquida |
Gamma di misura | 0~6m |
Accuratezza di misurazione | ±3mm, ±5mm (facoltativi) |
Densità media | ≥0.425g/cm3 |
Differenza di densità | ≥0,1g/cm3 |
Viscosità media | ≤0.4Pa.S |
Uscita di controllo | 220VAC, 1A |
Uscita della trasmissione | 4~20mA (alimentazione elettrica 24VDC) |
Temperatura trattata | -50 ~ °C 350 |
Pressione trattata | -0,1~ +16MPa |
Tasso di differenziazione | ±lmm |
Collegamento trattato | Flangia (facoltativa) |
Grado di protezione | IP67 |
Grado protetto contro le esplosioni: | Exia IICT6 GA (facoltativo) |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Caratteristiche del progetto livellate magnetiche del trasmettitore del piatto di NYUHZ
◎Operazione solida ed affidabile, stabile semplice della struttura.
◎La scala di visualizzazione di scena è chiaro, facile da leggere vistoso.
◎Livelli liquidi che possono essere misurati ed indicati per essere corrosivi, infiammabili, tossici, ad alta temperatura, essere agitati e contaminati.
◎Le forme multiple dell'installazione, forme multiple del collegamento possono essere facoltative.
◎Campo di pressione di progettazione dal vuoto completo al MPa 10.
◎〜 +450 °C. di temperatura range-160 di progettazione.
◎Progettazione professionale per pressione e la temperatura speciali.
Requisito livellato magnetico dell'installazione del trasmettitore del piatto di NYUHZ
Campo livellato magnetico di applicazione del trasmettitore del piatto di NYUHZ
L'indicatore di livello della falda magnetica può essere utilizzato per rilevazione di di livello medio di varie torri, dei carri armati, della scanalatura, dei contenitori sferici e delle caldaie. L'indicatore di livello della falda magnetica può raggiungere l'alti sigillamento, anti-perdita ed adatto ad occasioni ad alta temperatura, ad alta pressione, resistenti alla corrosione.
