Dettagli:
|
| Applicazione tipica: | Cristallizzazione facile, condensazione, forte liquido corrosivo, polvere | Materia dell'antenna: | Antenna della goccia di acqua, PTFE (facoltativi) |
|---|---|---|---|
| Campo di misura: | 40M | Temperatura media: | -40~+260℃ |
| Collegamento trattato: | Flangia (facoltativa) | Pressione trattata: | -0.1~2.0MPa |
| Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… | Interfaccia elettrica: | M20×1.5, 1/2 NPT |
| Evidenziare: | Trasmettitore livellato liquido 2.0MPa,Tipo sensore livellato della goccia di acqua del radar,Trasmettitore livellato del radar liquido del carro armato |
||

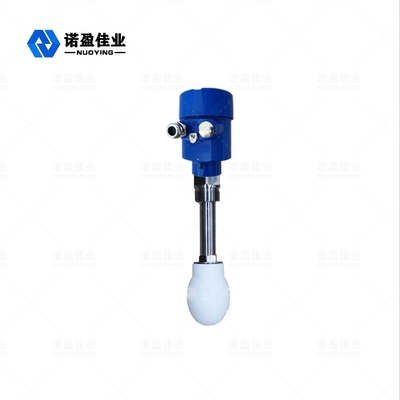

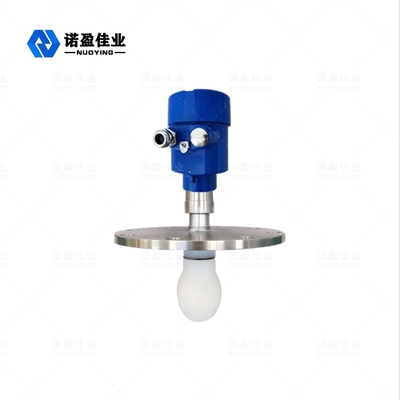

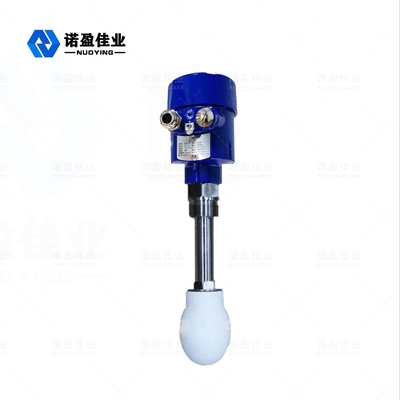

Tipo caldo trasmettitore livellato della goccia di acqua di vendita del radar di 26GHz NYRD-SD
principio di funzionamento livellato del trasmettitore del radar di 26GHz NYRD-SD
Il sensore livellato di serie del tester NYRD80X del radar è uno strumento di misura del livello ad alta frequenza del radar 26GHz con una distanza di misurazione massima di 80m. L'antenna più ulteriormente è ottimizzata ed il nuovo microprocessore veloce può effettuare l'analisi del segnale dell'più alto tasso ed elaborare, facente lo strumento può essere utilizzata nel bollitore della reazione, in recipiente solido ed in alcuni stati complessi di misura. Il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale del livello dell'oggetto (Poiché gli impulsi viaggiano così velocemente, il tempo che prende affinchè un'onda elettromagnetica raggiunga il suo obiettivo e rimbalzare di nuovo al ricevitore è quasi istantaneo).
Il dato della misura: Fondo a spirale o superficie di tenuta della flangia.
caratteristica del progetto livellata del trasmettitore del radar di 26GHz NYRD-SD
la dimensione 1.Antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
2.Hardly ha colpito da corrosione e da schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
l'ambiente della polvere 3.Severe ha poco impatto sul funzionamento del metro livellato ad alta frequenza.
4.Shorter lunghezza d'onda, migliore riflessione per le superfici solide propense.
angolo d'apertura 5.Small ed energia concentrata.
l'area cieca di misura 6.The è più piccola ed i buoni risultati possono essere raggiunti per la piccola misura del carro armato.
rapporto segnale-rumore 7.High per la prestazione migliore anche nelle circostanze di variazione.
8. ad alta frequenza, la migliore scelta per la misurazione dei media costanti dielettrici solidi e bassi.
parametri tecnici di progettazione livellata del trasmettitore del radar di 26GHz NYRD-SD
| Applicazione tipica | Cristallizzazione facile, condensazione, forte liquido corrosivo, polvere |
| Materiale dell'antenna | Antenna della goccia di acqua, PTFE (facoltativi) |
| Campo di misura | 70m |
| Accuratezza di misurazione | 0.05%-0.1%F.S |
| Alimentazione elettrica | 24VDC (due linee, quattro linee) |
| Temperatura media | -40~+260℃ |
| Collegamento trattato | flangia (facoltativa) |
| Pressione trattata | -0.1~2.0MPa |
| Livello di protezione | IP67 |
| Grado protetto contro le esplosioni | Exia II CT6 |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
