| Marchio: | NUOYINGJIAYE |
| Numero di modello: | NYRD-SL |
| MOQ: | 1 PCS |
| prezzo: | $450 to $1700 /pcs |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | un mese di 1000 pc pre |

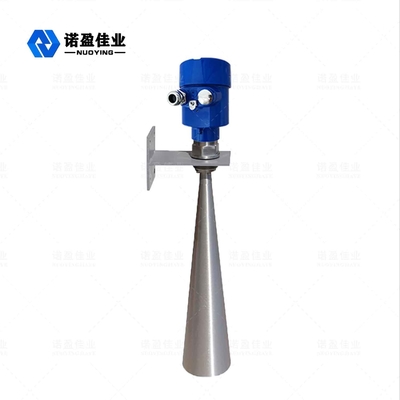

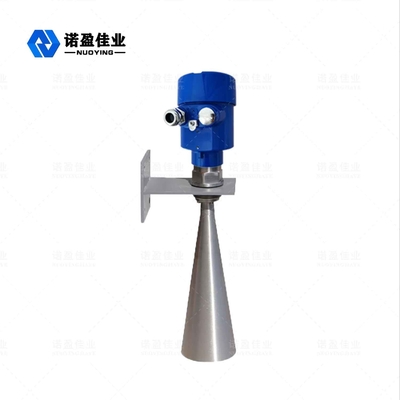

Tipo trasmettitore livellato di Horn 26GHz NYRD-SL del radar solido di temperatura ambiente
principio di funzionamento livellato del trasmettitore del radar di 26GHz NYRD-SL
Il sensore livellato di serie del tester NYRD80X del radar è uno strumento di misura del livello ad alta frequenza del radar 26GHz con una distanza di misurazione massima di 80m. L'antenna più ulteriormente è ottimizzata ed il nuovo microprocessore veloce può effettuare l'analisi del segnale dell'più alto tasso ed elaborare, facente lo strumento può essere utilizzata nel bollitore della reazione, in recipiente solido ed in alcuni stati complessi di misura.
L'antenna di posizione dell'oggetto del radar emette un impulso stretto di microonda che è trasmesso verso il basso tramite l'antenna. Dopo che l'onda di impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora. Il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale del livello dell'oggetto (Poiché gli impulsi viaggiano così velocemente, il tempo che prende affinchè un'onda elettromagnetica raggiunga il suo obiettivo e rimbalzare di nuovo al ricevitore è quasi istantaneo).
Il dato della misura: Fondo a spirale o superficie di tenuta della flangia.
caratteristica del progetto livellata del trasmettitore del radar di 26GHz NYRD-SL
la dimensione 1.Antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
2.Hardly ha colpito da corrosione e da schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
l'ambiente della polvere 3.Severe ha poco impatto sul funzionamento del metro livellato ad alta frequenza.
4.Shorter lunghezza d'onda, migliore riflessione per le superfici solide propense.
angolo d'apertura 5.Small ed energia concentrata.
l'area cieca di misura 6.The è più piccola ed i buoni risultati possono essere raggiunti per la piccola misura del carro armato.
rapporto segnale-rumore 7.High per la prestazione migliore anche nelle circostanze di variazione.
8. ad alta frequenza, la migliore scelta per la misurazione dei media costanti dielettrici solidi e bassi.
parametri tecnici del trasmettitore livellato del radar di 26GHz NYRD-SL
| Applicazione tipica | Scoli, bacini idrici, fiumi, laghi, secca, ecc. |
| Materiale dell'antenna | 316L (facoltativo) |
| Campo di misura | 30m, 80m (facoltativi) |
| Accuratezza di misurazione | 0.05%-0.1%F.S |
| Alimentazione elettrica | 24VDC (due linee, quattro linee) |
| Temperatura media | -40~+80℃ |
| Collegamento trattato | Sostegno, flangia (facoltativa) |
| Pressione trattata | -0.1~2.0MPa |
| Livello di protezione | IP67 |
| Grado protetto contro le esplosioni | Exia II CT6 (facoltativo) |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
campo livellato di applicazione del trasmettitore del radar di 26GHz NYRD-SL

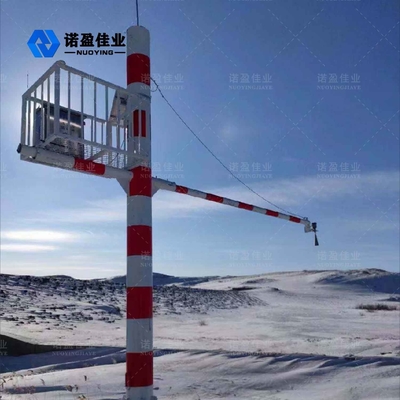

risorse 1.Water: Canali, bacini idrici, irrigazione del terreno coltivabile, monitoraggio di livello dell'acqua del fiume, avvertimento dell'inondazione, inondazione urbano, ecc.
trattamento 2.Water: Bacini idrici, pozzi neri, cisterne di trattamento delle acque, chiarificatori, pozzi profondi, reti dell'acqua potabile, ecc.
3.Other: Protezione dell'ambiente, costruzione navale ed altre industrie.
