Dettagli:
|
Applicazione tipica: | Forte liquido corrosivo | Materiale dell'antenna: | PFA (facoltativo) |
---|---|---|---|
Campo di misura: | 30m | Temperatura media: | -40~+130℃ |
Pressione trattata: | -0.1~1.0MPa | Collegamento trattato: | flangia (facoltativa) |
Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… | Interfaccia elettrica: | M20×1.5, 1/2 NPT |
Evidenziare: | Rod Type Radar Level Sensor,moltiplicatore di pressione liquido 26GHz,Sensore liquido di pressione del radar |

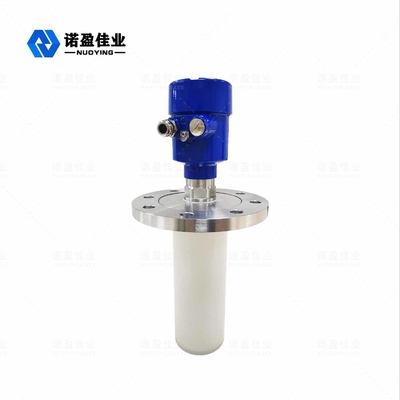

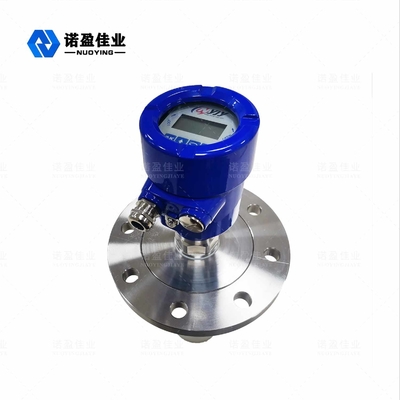

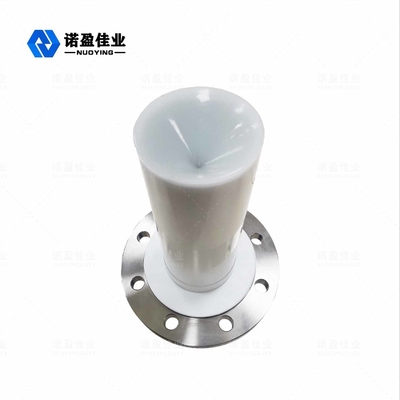

Trasmettitore livellato del radar di Rod Type Liquid 26GHz NYRD86
principio di funzionamento livellato del trasmettitore del radar di 26GHz NYRD86
L'antenna di posizione dell'oggetto del radar emette un impulso stretto di microonda che è trasmesso verso il basso tramite l'antenna. Dopo che l'onda di impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora. Il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale del livello dell'oggetto (Poiché gli impulsi viaggiano così velocemente, il tempo che prende affinchè un'onda elettromagnetica raggiunga il suo obiettivo e rimbalzare di nuovo al ricevitore è quasi istantaneo).
Il dato della misura: Fondo a spirale o superficie di tenuta della flangia.
caratteristica del progetto livellata del trasmettitore del radar di 26GHz NYRD86
la dimensione 1.Antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
2.Hardly ha colpito da corrosione e da schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
l'ambiente della polvere 3.Severe ha poco impatto sul funzionamento del metro livellato ad alta frequenza.
4.Shorter lunghezza d'onda, migliore riflessione per le superfici solide propense.
angolo d'apertura 5.Small ed energia concentrata.
l'area cieca di misura 6.The è più piccola ed i buoni risultati possono essere raggiunti per la piccola misura del carro armato.
rapporto segnale-rumore 7.High per la prestazione migliore anche nelle circostanze di variazione.
8. ad alta frequenza, la migliore scelta per la misurazione dei media costanti dielettrici solidi e bassi.
parametri tecnici del trasmettitore livellato del radar di 26GHz NYRD86
Applicazione tipica | Forte liquido corrosivo |
Materiale dell'antenna | PFA (facoltativo) |
Campo di misura | 30m |
Accuratezza di misurazione | 0.05%-0.1%F.S |
Alimentazione elettrica | 24VDC (due linee, quattro linee) |
Temperatura media | -40~+130℃ |
Collegamento trattato | flangia (facoltativa) |
Pressione trattata | -0.1~1.0MPa |
Livello di protezione | IP67 |
Grado protetto contro le esplosioni | Exia II CT6 (facoltativo) |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Nota: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti.
campo livellato di applicazione del trasmettitore del radar di 26GHz NYRD86
piante 1.Power: Bacini, pompe del silo, serbatoi dell'olio, ecc.
2.Oilfield: Cisterne grezze, cisterne raffinate, separatori trifasi, vasche di sedimentazione, carri armati delle acque luride, ecc.
3.Chemical: Torre di distillazione del petrolio greggio, silo di materia prima, silo intermedio, carro armato di reazione, carro armato dell'ammoniaca, serbatoio dell'asfalto, ecc.
4.Metallurgy: Silos di materia prima, silos materiale ausiliario, serbatoi di compensazione della cella elettrolitica, ecc.
risorse 5.Water: Canali, bacini idrici, irrigazione del terreno coltivabile, monitoraggio di livello dell'acqua del fiume, avvertimento dell'inondazione, inondazione urbano, ecc.
6.Foodstuffs: Fabbrica del succo, centrale del latte, serbatoio dello zucchero grezzo, serbatoio della passata di pomodoro, serbatoio della fabbrica di birra, ecc.
7.Pharmaceuticals: Separatori, tini di fermentazione, ecc.
trattamento 8.Water: Bacini idrici, pozzi neri, cisterne di trattamento delle acque, chiarificatori, pozzi profondi, reti dell'acqua potabile, ecc.
9.Paper: Silo di materia prima, torre di stoccaggio, silo chimico di stoccaggio materiale, ecc.
10.Other: Cava, protezione dell'ambiente, costruzione navale ed altre industrie.
