Dettagli:
|
Applicazione tipica: | Nessuna miscelazione del liquido, polvere | Materiale dell'antenna: | Tipo di Palo, PTFE, 304 (facoltativi) |
---|---|---|---|
Campo di misura: | 6m | Temperatura media: | -40~+130℃, - 40~+250℃ |
Collegamento trattato: | Filo, flangia (facoltativa) | Accuratezza di misurazione: | 0.05%-0.1%F.S |
Pressione trattata: | -0.1~4.0MPa | ||
Evidenziare: | IP67 ha guidato il trasmettitore livellato del radar,Trasmettitore livellato guida liquido del radar,tipo trasmettitore del radar di 6m del livello |

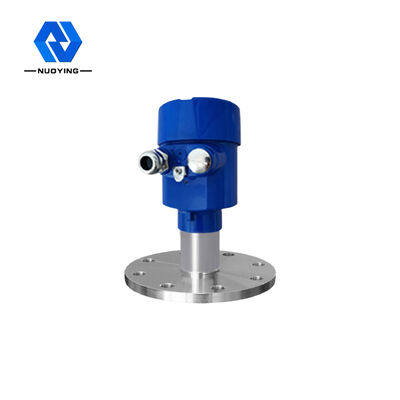

Non la mescolanza IP67 del liquido, la polvere NYRD702 ha guidato il trasmettitore livellato del radar
NYRD702 ha guidato il principio di funzionamento livellato del trasmettitore del radar
L'impulso ad alta frequenza di microonda inviato dalle propagazioni del radar dell'onda guida lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio). Nell'incontrare il medium misurato, causa la riflessione dovuto cambiamento improvviso della costante dielettrica e la parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza dal medium misurato.
Input:
Il segnale riflesso è trasmesso al circuito elettronico dello strumento lungo la sonda della barretta o del cavo. Il microprocessore elabora il segnale ed identifica l'eco generato dall'impulso di microonda sulla superficie del materiale. Il riconoscimento di segnale corretto di eco è completato dal software di impulso.
La distanza D dalla superficie del materiale è proporzionale al viaggio T di tempo di impulso:
D=C×T/2 (C è la velocità della luce).
Poiché la distanza E del carro armato vuoto è conosciuta, il livello materiale L è:
L=E-D
Uscita:
È messo introducendo l'altezza vuota E del carro armato (= allo zero assoluto), l'altezza completa F del carro armato (= completo) ed alcuni parametri dell'applicazione. I parametri dell'applicazione adatteranno automaticamente lo strumento all'ambiente di misura, corrispondente all'uscita 4-20mA.
NYRD702 ha guidato la caratteristica del progetto livellata del trasmettitore del radar
il metro livellato del radar intelligente 1.The adotta la tecnologia della trasformazione di microonda avanzata e la tecnologia della trasformazione di eco di eco unico di scoperta. Misura del contatto, alta accuratezza di misura, misura più accurata. Allo stesso tempo, il radar dell'onda guida è resistente ad adesione e non è colpito dalla temperatura esterna quali la temperatura e l'adesione medie.
2. vari modi di collegamento di processo e tipi di componenti di rilevazione fanno le serie 70X hanno guidato i metri del livello del radar dell'onda adatti per varie condizioni ed applicazioni di lavoro complesse. Quali temperatura elevata, alta pressione ed i media costanti dielettrici bassi.
il modo di funzionamento di impulso 3.With, il prodotto ha estremamente - potere basso dell'emissione e può essere installato in vari contenitori del metalloide e del metallo, senza danno al corpo umano ed all'ambiente.
NYRD702 ha guidato i parametri tecnici del trasmettitore livellato del radar
Applicazione tipica | Nessuna miscelazione del liquido, polvere |
Materiale dell'antenna | Tipo di Palo, PTFE, 304 (facoltativi) |
Campo di misura | 6m |
Accuratezza di misurazione | 0.05%-0.1%F.S |
Alimentazione elettrica | 24VDC (due linee, quattro linee) |
Temperatura media | -40~+130℃, - 40~+250℃ |
Pressione trattata | -0.1~4.0MPa |
Collegamento trattato | Filo, flangia (facoltativa) |
Livello di protezione | IP67 |
Grado protetto contro le esplosioni | Exia II CT6 (facoltativo) |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Nota: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti.
NYRD702 ha guidato il campo livellato dell'applicazione del trasmettitore del radar
piante 1.Power: Bacini, pompe del silo, siviere del vapore, stoccaggio della cenere, serbatoi dell'olio, ecc.
2.Oilfield: Cisterne grezze, cisterne raffinate, vasche di sedimentazione, carri armati delle acque luride, ecc.
3.Chemical: Torre di distillazione del petrolio greggio, silo di materia prima, silo intermedio, carro armato di reazione, carro armato dell'ammoniaca, ecc.
4.Metallurgy: Silos di materia prima, silos materiale ausiliario, serbatoi di compensazione della cella elettrolitica, ecc.
5.Pharmaceuticals: Serbatoi farmaceutici cinesi, separatori, tini di fermentazione, ecc.
6.Paper: Silo di materia prima, torre di stoccaggio, tamburo essiccante, silo chimico di stoccaggio materiale, ecc.
7.Other: Cava, protezione dell'ambiente, costruzione navale ed altre industrie.
