Dettagli:
|
| Applicazione tipica: | misura livellata liquida | Campo di misura: | 50~5000mm |
|---|---|---|---|
| Alimentazione elettrica: | 24VDC (15-35V) | Temperatura trattata: | -40~+130℃ |
| Pressione trattata: | -0.1~2.0MPa | Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… |
| Collegamento trattato: | flangia, sostegno (facoltativo) | Esposizione di stato: | LCD (facoltativo) |
| Evidenziare: | Metro livellato del galleggiante magnetico,Metro livellato 20mA del galleggiante liquido,Trasmettitore livellato magnetico della sonda |
||

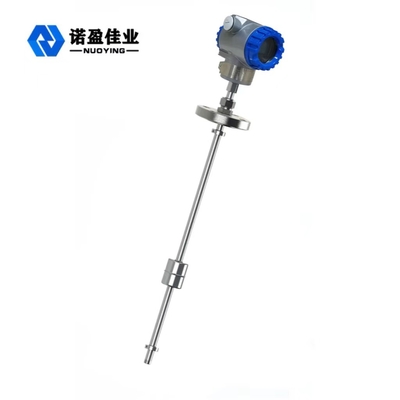

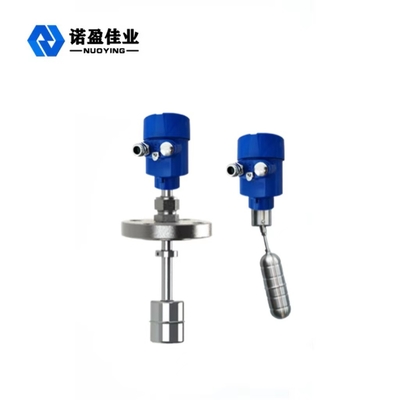

La varia sonda forma il metro livellato NYCFQ del galleggiante magnetico liquido di 20mA
Il metro magnetico del livello del galleggiante utilizza il galleggiante magnetico a sezione circolare per aumentare o cadere con il livello liquido, di modo che l'interruttore nel metro campione dominante del trasmettitore sarà assorbito ed il livello liquido sarà convertito in segnale elettropositivo corrispondente dell'idrossilammina dell'uscita e poi il segnale elettropositivo sarà convertito in uscita standard bifilare del segnale 4~20mA aggiungendo un modulo di circuito integrato della trasmissione nella scatola di giunzione ed il metro magnetico del livello del galleggiante inoltre fornisce il visualizzatore digitale in loco del LED per misurare il livello liquido. i prodotti di serie sono tipo di tipo corrente e anticorrosivo e tipo protetto contro le esplosioni.
Principio di funzionamento livellato del tester del galleggiante magnetico di NYCFQ
Gli impianti livellati del tester del galleggiante magnetico basati per principio di galleggiabilità e di accoppiamento magnetico, con un insieme dei tubi e delle resistenze a lamella di precisione dentro il tubo di rilevazione, quando il galleggiante magnetico alza ed abbassa lungo il tubo di rilevazione con il cambiamento del livello liquido. Il tubo asciutto situato al livello liquido nel tubo di rilevazione è acceso a sua volta in modo che il valore positivo elettrico dell'uscita dei cambiamenti del tubo di rilevazione ed il modulo di circuito di conversione nella scatola di giunzione converta il valore della resistenza in uscita corrente 4~20mA.
Caratteristica del progetto livellata del tester del galleggiante magnetico di NYCFQ
1. Operazione robusta ed affidabile, stabile semplice della struttura.
2. L'esposizione indica il livello liquido nel rosso, che è intuitivo, vistoso e facile da leggere.
3. Le varie forme dell'installazione e le forme del collegamento possono essere selezionate.
4. Vasto campo di misura, nessun'area cieca nell'intero processo della misura.
5. Misura continua di vari liquidi come pure dei livelli medi ad alta temperatura, ad alta pressione, corrosivi ed infiammabili ed esplosivi.
6. L'esposizione completamente è isolata dal medium misurato, sicuro ed affidabile.
7. Per pressione e la temperatura speciali può essere progettato professionale.
Parametri tecnici del tester livellato magnetico del galleggiante di NYCFQ
| Applicazione tipica | Misura livellata liquida |
| Campo di misura | 50~5000mm |
| Accuratezza di misurazione | ±1%FS |
| Alimentazione elettrica | 24VDC (15-35V) |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~+130℃ |
| Pressione trattata | -0.1~2.0MPa |
| Densità media | ³ di 500~2000kg/m |
| Densità media | ≤0.8Pa.s; 3Pa.s |
| Collegamento trattato | flangia, sostegno (facoltativo) |
| Esposizione di stato | LCD (facoltativo) |
| Livello di protezione | IP65 |
| Grado protetto contro le esplosioni | Exia II CT6 |
Campo livellato di applicazione del tester del galleggiante magnetico di NYCFQ
L'indicatore di livello del galleggiante magnetico è adatto ad esposizione livellata liquida sul prodotto chimico, sul petrolio e su altri contenitori dell'attrezzatura industriale. Attualmente, è stato ampiamente usato nella misura livellata liquida e nel controllo in petrolio, il prodotto chimico, la metallurgia, la energia elettrica, alimento, di fabbricazione di carta e industrie farmaceutico ed altre.
