Dettagli:
|
| Campo di misura: | 6m | Materiale dell'antenna: | 304 (facoltativo) |
|---|---|---|---|
| Interfaccia elettrica: | M20×1.5, 1/2 NPT | Campionamento di eco: | 55 times/s |
| Temperatura media: | -40~+130℃ | Pressione trattata: | -0.1~0.3MPa |
| Applicazione tipica: | Liquidi, particolarmente costante dielettrica bassa, mescolarsi ed altre applicazioni complesse | ||
| Evidenziare: | Trasmettitore liquido 6m del livello di Wave guida,Trasduttore livellato del radar di Wave guida,Indicatore di livello del radar dei liquidi |
||

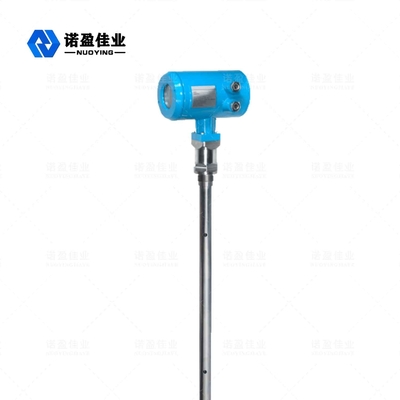

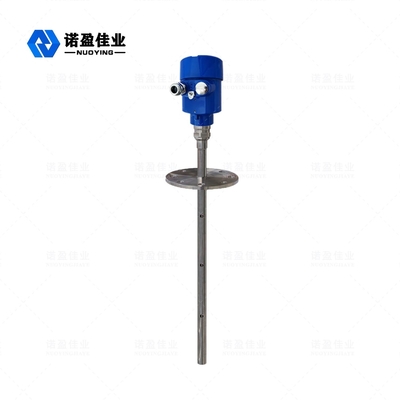

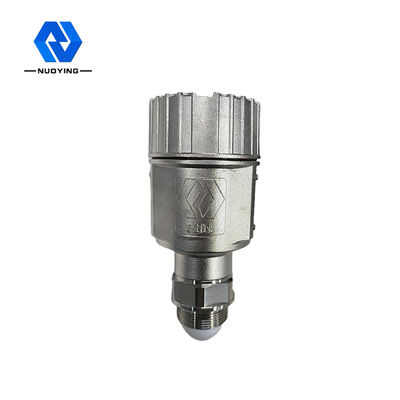

Non nocivo al trasmettitore livellato Wave guida NYRD704 del radar liquido del corpo umano 6m
Principio di funzionamento livellato del trasmettitore del radar NYRD704

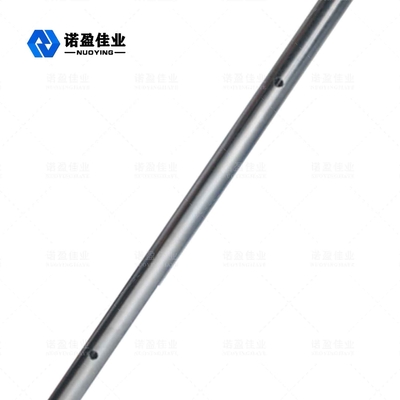

Il radar dell'onda guida emette gli impulsi ad alta frequenza di microonda che viaggiano lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio). Nell'incontrare il medium misurato, la parte dell'energia di impulso è indietro riflesso dovuto il cambiamento improvviso della riflessione causante costante dielettrica. L'intervallo di tempo fra l'impulso emesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.
Input:
Il radar dell'onda guida è uno strumento di misura basato per principio di viaggio di tempo. L'onda di radar viaggia alla velocità della luce ed il tempo di viaggio può essere convertito in segnale livellato dall'elettronica. La sonda emette un impulso ad alta frequenza e lo propaga lungo una sonda della barretta o del cavo. Quando l'impulso incontra la superficie del materiale, è riflesso indietro ed è ricevuto dal ricevitore nello strumento, che converte il segnale di distanza in segnale livellato.
Il segnale riflesso è trasmesso lungo la sonda della barretta o del cavo ai circuiti elettronici dello strumento. Il microprocessore elabora il segnale ed identifica gli echi generati dall'impulso di microonda sulla superficie del materiale.
L'identificazione corretta del segnale di eco è fatta dal software di impulso. La distanza D alla superficie del materiale è proporzionale al viaggio T di tempo di impulso:
× T/2 di C = di D (C è la velocità della luce).
Poiché la distanza E dal carro armato vuoto è conosciuta, il livello materiale L è:
L = E-D
Uscita:
È messo entrando l'altezza vuota E del carro armato (= allo zero assoluto), l'altezza completa F del carro armato (= completo) ed alcuni parametri dell'applicazione. I parametri dell'applicazione adattano automaticamente lo strumento all'ambiente di misura e corrispondono all'uscita 4-20mA.
Caratteristica del progetto livellata del trasmettitore del radar NYRD704
il metro livellato del radar 1.Intelligent adotta la tecnologia della trasformazione di microonda avanzata e la tecnologia della trasformazione di eco di eco unico di scoperta. Misura del contatto, alta accuratezza di misura, misura più accurata. Nel frattempo, il radar dell'onda guida è antiadesivo e non colpito dalla temperatura esterna quali la temperatura e l'adesione medie.
2. vari metodi del collegamento di processo e tipi di elemento di rilevazione fanno le serie 70X hanno guidato il metro del livello del radar dell'onda adatto per varie condizioni ed applicazioni di lavoro complesse. Quale temperatura elevata, alta pressione, media costanti dielettrici bassi.
il modo di funzionamento di impulso 3.Adopting, il prodotto emette estremamente - potere basso e può essere installato in vari contenitori del metalloide e del metallo, che è inoffensivo al corpo umano ed all'ambiente.
Parametri tecnici del trasmettitore livellato del radar NYRD704
| Applicazione tipica | Liquidi, particolarmente costante dielettrica bassa, mescolarsi ed altre applicazioni complesse |
| Materiale dell'antenna | 304 (facoltativo) |
| Campo di misura | 6m |
| Accuratezza di misurazione | 0.05%-0.1%F.S |
| Alimentazione elettrica | 24VDC (due linee, quattro linee) |
| Temperatura media | -40~+130℃ |
| Pressione trattata | -0.1~0.3MPa |
| Collegamento trattato | Filo, flangia (facoltativa) |
| Livello di protezione | IP67 |
| Grado protetto contro le esplosioni | Exia II CT6 (facoltativo) |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Nota: Secondo i requisiti specifici degli utenti possono essere i prodotti su misura di progettazione.
