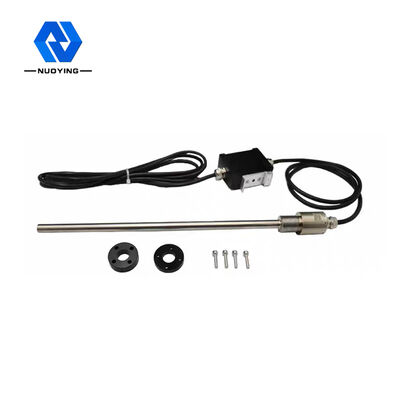

Indicatore di livello magnetostrittivo a cavo per serbatoi profondi

Indicatore di livello magnetostrittivo a cavo per serbatoi profondi

Marchio:	NUOYINGJIAYE
Numero di modello:	NYCZ500
MOQ:	Pc 1
prezzo:	Please Contact Me
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	un mese di 1000 pc pre

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an, Shaanxi, Cina

Certificazione:

Applicazione tipica:

Misurazione del livello di liquidi, ecc.

materiale galleggiante:

F4, PP, 304, PTFE (opzionale)

Campo di misura:

0-50~5000 mm (tipo di cavo: 25 m)

Connessione al processo:

Filtro, flange, supporto (facoltativo)

Precisione di misurazione:

0,05%~ 0,1%fs

Supporto personalizzato:

OEM, ODM

Uscita del segnale:

4 ... 20Ma/Hart/RS485/Modbus ...

Grado antideflagrante:

ExdIICT6Gb (vedi certificato)

Imballaggi particolari:

cartone, 40cm×30cm×30cm

Capacità di alimentazione:

un mese di 1000 pc pre

Evidenziare:

Indicatore di livello magnetostrittivo liquido

Indicatore di livello del galleggiante magnetico di PTFE

Indicatore di livello magnetico della palla di galleggiante

Descrizione del prodotto

Nuoying NYCZ500 Misuratore di livello del liquido magnetostrittivo Panoramica

Parametri del prodotto

Applicazione tipica	Misurazione del livello del liquido
Materiale dell'antenna	304, 316L(opzionale)
Intervallo di misurazione	0-50～5000mm(tipo cavo: 25m)
Alimentazione	24VDC(Due fili, quattro fili)
Temperatura del mezzo	-40~+200℃
Pressione di processo	-0.1~2.0MPa
Connessione di processo	Filettatura, Flangia, Staffa (opzionale)
Uscita del segnale	4...20mA/HART/RS485/Modbus...

Descrizione del prodotto

Principio di funzionamento del misuratore di livello del liquido magnetostrittivo NYCZ500

Il principio di funzionamento del misuratore di livello magnetostrittivo è mostrato in figura. Il prodotto è composto principalmente da un'asta di misurazione, un compartimento elettronico e una sfera galleggiante senza contatto sull'asta di misurazione. L'asta di misurazione è dotata di un filo magnetostrittivo (filo guida d'onda) e l'asta è realizzata in tubo di acciaio inossidabile non magnetico, che protegge molto bene il filo guida d'onda. Quando il misuratore di livello magnetostrittivo funziona, il generatore di impulsi nel compartimento elettronico invia un impulso di avvio. Quando questo
impulso di avvio viene trasmesso nel filo guida d'onda, genera un campo magnetico rotante che avanza nella direzione del filo guida d'onda. Quest'onda meccanica si propaga in due direzioni, l'onda meccanica che raggiunge l'estremità dell'asta di misurazione viene assorbita dallo smorzatore, l'onda meccanica che ritorna verso il compartimento elettronico viene rilevata dal meccanismo di captazione dell'energia installato nel compartimento elettronico e convertita in un impulso di corrente corrispondente, e il meccanismo di captazione dell'energia
calcola quindi la differenza di tempo tra i due impulsi per misurare accuratamente l'altezza del livello del liquido misurato.

Caratteristiche di progettazione del misuratore di livello del liquido magnetostrittivo NYCZ500

1. Maggiore applicabilità, una varietà di forme di sonda, una varietà di forme di connessione di processo, una varietà di materiali di produzione, può essere progettato su misura;
2. Affidabilità: Poiché il misuratore di livello magnetostrittivo adotta il principio della guida d'onda, non ci sono parti mobili meccaniche, quindi non c'è attrito, non c'è usura. L'intero convertitore è racchiuso in un tubo di acciaio inossidabile e il mezzo di misurazione è senza contatto, il sensore funziona in modo affidabile, lunga durata.
3. Alta precisione: Poiché il misuratore di livello magnetostrittivo funziona con impulsi guida d'onda, lo spostamento misurato è determinato misurando il tempo dell'impulso di avvio e dell'impulso di fine, quindi la precisione di misurazione è elevata e la risoluzione è migliore dello 0,01% FS, che è difficile da raggiungere con altri sensori.
4. Buona sicurezza: Il misuratore di livello magnetostrittivo ha elevate prestazioni antideflagranti, intrinsecamente sicuro, sicuro da usare, particolarmente adatto per la misurazione di materiali chimici e liquidi infiammabili. Non è necessario aprire il coperchio del serbatoio durante la misurazione, evitando l'insicurezza della misurazione manuale.
5. Il misuratore di livello magnetostrittivo è facile da installare e semplice da mantenere: Il misuratore di livello magnetostrittivo viene generalmente installato attraverso l'orifizio esistente nella parte superiore del serbatoio, particolarmente adatto per l'installazione di serbatoi di stoccaggio sotterranei e serbatoi già in funzione, e non può influire sulla produzione normale durante il processo di installazione.

Campo di applicazione del misuratore di livello del liquido magnetostrittivo NYCZ500

1. Misurazione e controllo del livello nel campo industriale
2. Misurazione e controllo del livello del serbatoio
3. Controllo del livello del liquido nei processi chimici
4. Controllo del livello del liquido nel serbatoio farmaceutico
5. Controllo dei serbatoi di alimenti e bevande
6. Monitoraggio del livello dell'acqua delle dighe
7. Trattamento delle acque potabili e delle acque reflue
8. Misurazione e controllo dell'interfaccia olio-acqua
9. Sistema di gestione della misurazione delle stazioni di servizio
10. Altre misurazioni e controlli del livello del liquido...
