Dettagli:
|
Applicazione tipica: | misura liquida di flusso | Diametro del tubo: | 300-3000mm |
---|---|---|---|
Campo di misura: | Progettazione su misura | Gamma di portata: | 0.1~10m/s |
Conduttività elettrica: | >50μs/cm | Temperatura dell'ambiente: | -20℃~/+60℃ |
Alimentazione elettrica: | AC220V 50Hz/DC24V/3.6V | Collegamento trattato: | Filo, flangia (facoltativa) |
Evidenziare: | Tipo flussometro elettromagnetico di inserzione,Flussometro elettromagnetico liquido,Metro elettromagnetico di scorrimento dell'acqua |

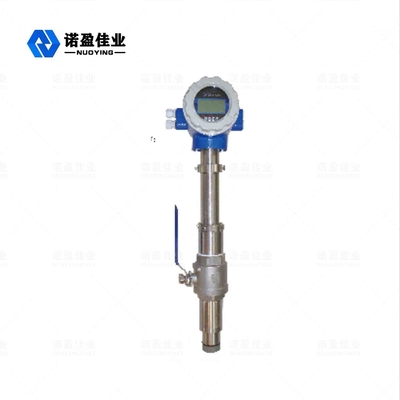

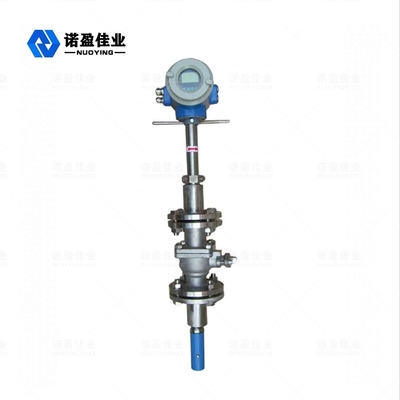

Tomaia e tipo liquido flussometro elettromagnetico di inserzione di misura NYLD-CR di flusso dell'allarme limite inferiore
Tipo principio di inserzione di NYLD-CR di funzionamento elettromagnetico del flussometro
Il tipo flussometro elettromagnetico di inserzione di NYLL-CR è un nuovo tipo di misuratore di portata sviluppato in base al tipo flussometro elettromagnetico della conduttura, che conserva i vantaggi del tipo flussometro elettromagnetico della conduttura in base al tipo flussometro elettromagnetico della conduttura nelle difficoltà dell'installazione della conduttura, grandi costi ed altri difetti, secondo il principio di NIKURADS (NIKURADS), metodo elettromagnetico misurando la portata media di liquido, in modo da ottenere il liquido la portata volumetrica. Particolarmente dopo che l'uso del foro aperto con pressione, con la tecnologia dell'installazione di pressione, tipo flussometro elettromagnetico di inserzione può essere installato nel caso dell'acqua senza sosta, ma anche nella conduttura del ghisa, installazione della conduttura del cemento. Il riuscito sviluppo del flussometro elettromagnetico di inserzione, per la rilevazione del flusso di fluido fornisce i nuovi mezzi.
Tipo parametri tecnici di inserzione di NYLD-CR del flussometro elettromagnetico
Applicazione tipica | misura liquida di flusso |
Diametro del tubo | 300-3000mm |
Campo di misura | Progettazione su misura |
Gamma di portata | 0.1~10m/s |
Conduttività elettrica | >50μs/cm |
Sezione diritta del tubo | Parte anteriore 5DN, 3DN posteriore |
Temperatura dell'ambiente | -20℃~/+60℃ |
Temperatura media | -20℃~/+130℃ |
Umidità ambientale | 5~100%RH |
Alimentazione elettrica | AC220V 50Hz/DC24V/3.6V |
Collegamento trattato | Filo, flangia (facoltativa) |
Resistenza della pressione | 1.6Mpa |
Materiale del sensore | Acciaio inossidabile |
Livello di protezione | IP67, IP68, IP65 (facoltativi) |
Grado protetto contro le esplosioni | Exia II CT5 GA, Exd II CT5 GB (facoltativo) |
Uscita del segnale | 4-20mA; RS485; HART; MODBUS |
Tipo caratteristica del progetto di inserzione di NYLD-CR elettromagnetica del flussometro
1. Nella rilevazione di flusso della conduttura, l'installazione semplice, non può fermare il flusso, il sito può essere aperta con pressione, con i vantaggi assoluti dell'installazione ed i vantaggi dei prezzi.
2. Adatto ad acqua, acque luride, acido, forte alcali e l'altra conducibilità la rilevazione in 20cm o più liquidi di flusso, cambiamenti nella conducibilità non colpisce il cambiamento nella prestazione, estremamente forte per adattarsi ai cambiamenti complessi in liquido, particolarmente per il rifornimento e la misura di flusso della conduttura di drenaggio.
3. Parti mobili meccaniche del flussometro, convertitore facendo uso di progettazione ottimizzata, struttura stretta, facili installare, convertitore e sensore con intercambiabilità, libera di cambiare la gamma di rilevazione di flusso misurato (0.5m/s ~ 10m/s).
4. Interessa soltanto la profondità di inserzione, in modo da ha l'ampie versatilità ed intercambiabilità. Un modello può applicarsi ai requisiti fluidi di misura di varie dimensioni dei tubi. Funzione di commutazione dell'immagine automatica. Il misuratore di portata nei cambiamenti dell'immagine di flusso, l'immagine può essere commutato automaticamente per assicurare la misura accurata all'interno dell'immagine completa.
5. Funzione di calcolo di flusso di andata ed inverso. L'utente può scegliere misurare positivo o misurare dell'inverso (fabbrica è misurare positivo).
6. Tomaia ed allarme limite inferiore, allarme vuoto del tubo.
7. La protezione di interruzione di corrente, parametri non sarà persa dopo interruzione di corrente, EEPROM può conservare i parametri stabiliti ed i cumulato valore.
Piccola funzione di rimozione del segnale. Gli utenti possono fissare la portata a voltaggio inferiore o più bassa attraverso il quadro comandi per tagliare il piccolo segnale di interferenza.
8. Lo strumento applica il principio «di automatico-azzeramento» per eliminare i segnali elettrochimici di interferenza e l'allo zero assoluto auto-sta stabilizzandosi.
9. Il convertitore ed il sensore hanno i vari livelli della protezione e metodi dell'installazione, compreso IP68 per installazione sommergibile.
