Dettagli:
|
Applicazione tipica: | Liquido | Liquido di riempimento: | olio siliconico |
---|---|---|---|
Pressione statica: | 2.5Mpa | Rapporto della gamma: | 100:1 |
Alimentazione elettrica: | 24VDC | Grado di accuratezza: | 0.5grade, 0.2grade |
Uscita del segnale: | Uscita 4-20mA radice lineare/quadrata CC + segnale di HART | Materiale del diaframma: | acciaio inossidabile 316, lega di Hastelloy C, di Monel e tantalio |
Evidenziare: | Tipo astuto trasmettitore della flangia del livello di liquido,Trasmettitore livellato liquido 24VDC,Trasmettitore livellato di capacità liquida |

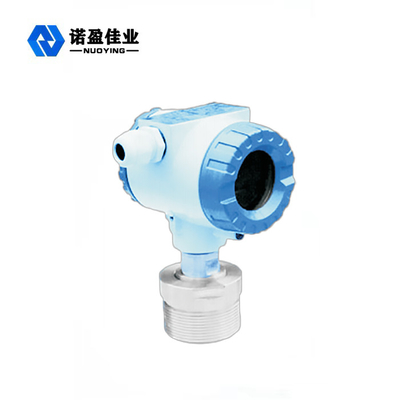

Tipo facile trasmettitore livellato liquido della flangia dell'installazione 24VDC NY-LT
Tipo principio della flangia di NY-LT di funzionamento livellato liquido del trasmettitore
La pressione del medium misurato è trasmessa al diaframma di misurazione centrale attraverso il diaframma di isolamento di 8 camere (per LT ed i trasmettitori a distanza di DP/GP con 1199, la pressione misurata in primo luogo attraversa il diaframma di isolamento primario e un sistema capillare completamente sigillato riempiti di olio del fluoro o del silicone prima della trasmissione al diaframma di isolamento della camera del δ) e dell'olio di riempimento ivi. Eccezione fatta per il tipo moltiplicatore di AP di pressione, di cui l'altro lato del diaframma di misurazione è il punto di riferimento di vuoto, l'altro lato del diaframma di misurazione di altre varietà è la pressione atmosferica o il lato di pressione bassa della pressione differenziale che è misurata. Il diaframma di misurazione è un elemento elastico preteso di cui lo spostamento è proporzionale alla pressione del medium misurato e lo spostamento è soltanto 0.10mm e la posizione del diaframma di misurazione è individuata dai piatti di palo fissi del condensatore da entrambi i lati di. La posizione del diaframma di misurazione è individuata dai piatti di palo fissi del condensatore da entrambi i lati di. La capacità differenziale del diaframma di misurazione e dei due piatti di palo fissi del condensatore è convertita linearmente in segnale corrente a due fili 4-20mADC da un circuito dell'amplificatore.
Tipo caratteristica del progetto della flangia di NY-LT livellata liquida del trasmettitore
1. Prestazione superba di misura per pressione, pressione differenziale, il livello liquido e la misura di flusso.
2. Miniaturizzato (2.4kg) tutta la flangia di acciaio inossidabile per installazione facile
3. Collegamento di processo compatibile con altri prodotti per la misura ottimale.
4. Il solo sensore del mondo con la guaina della H-lega (tecnologia brevettata), raggiungendo freddo eccellente e stabilità termica.
5. Trasmettitore astuto con il computer di 16 bit.
6. I supporti migliorano alla tecnologia basata di controllo di campo e di fieldbus.
Tipo parametri tecnici livellati liquidi della flangia di NY-LT del trasmettitore
Applicazione tipica | liquido |
Uscita del segnale | Uscita 4-20mA radice lineare/quadrata CC + segnale di HART |
Materiale del diaframma | acciaio inossidabile 316, lega di Hastelloy C, di Monel e tantalio |
Grado di accuratezza | 0.5grade, 0.2grade |
Alimentazione elettrica | 24VDC |
Liquido di riempimento | Olio siliconico |
Giunto di flangia | 316 acciaio inossidabile, Hastelloy C, lega di Monel |
Aria/valvola di scarico | 316 acciaio inossidabile, Hastelloy C, lega di Monel |
Rapporto della gamma | 100:1 |
Pressione statica | 2.5MPa |
Livello di protezione | IP65 |
Grado protetto contro le esplosioni | Ll BT5 di Exd; Ll CT5 di Exia (facoltativo) |
