Dettagli:
|
| Modello: | NYRD702 | Ripetibilità: | ± 3mm |
|---|---|---|---|
| Risoluzione: | 1mm | Campionamento: | campioni/s di eco 55 |
| Segnale della corrente d'uscita: | 4-20mA | Livelli di esplosione: | EXiaIICT6 GA |
| Condizioni ambientali: | -40 ℃ ~ ℃ +80 | Frequenza: | 100MHZ-1.8GHZ |
| Evidenziare: | Trasmettitore livellato del radar di acciaio inossidabile,Trasmettitore livellato del radar a quattro vie,trasmettitore del livello di liquido del radar 20mA |
||

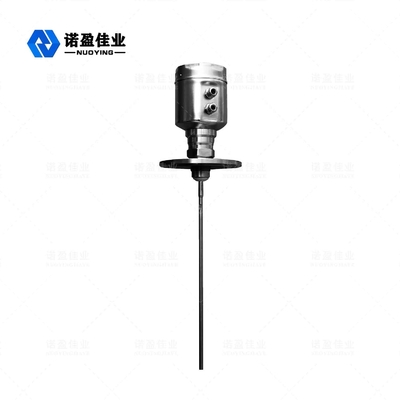

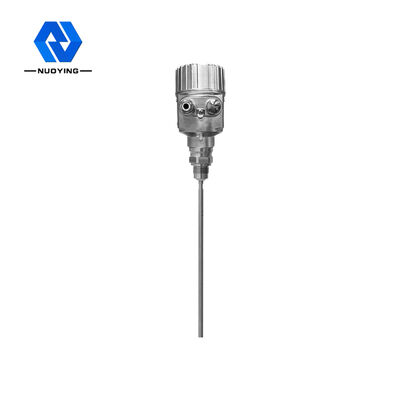

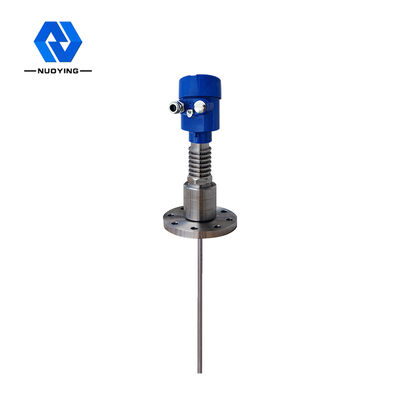

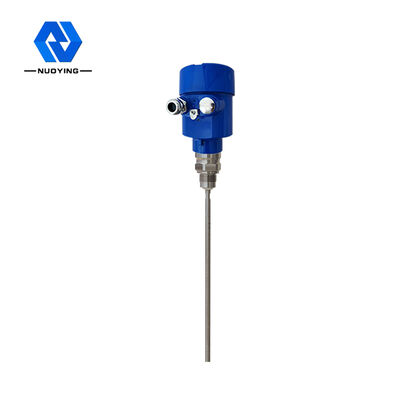

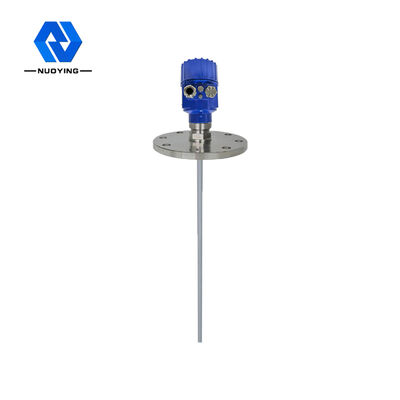

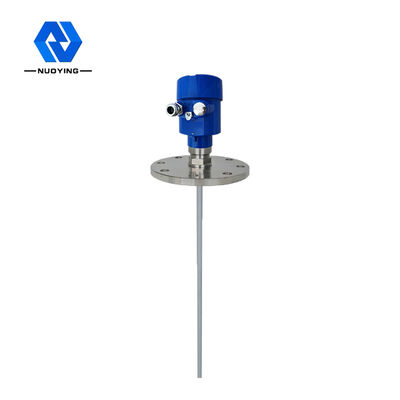

Trasmettitore livellato 4-20mA/HART del radar NYRD702 di acciaio inossidabile (bifilare/a quattro vie)
Trasmettitore livellato del radar NYRD702 di acciaio inossidabile
Il metro livellato del radar dell'onda guida è un metro livellato basato per principio di riflessione di dominio di tempo (TDR). Soggiorno a partire dalle esportazioni e dalle importazioni. L'impulso elettromagnetico delle propagazioni dell'indicatore di livello del radar lungo il cavo o la sonda d'acciaio alla velocità della luce. Per metallo e le latte di plastica, il metro non toccherà la parete interna del carro armato. Se il serbatoio metallico, indicatore di livello è installato nel centro del carro armato. La parte dell'impulso del metro livellato è riflessa per formare un eco e per ritornare al trasmettitore di impulso lungo lo stesso percorso. Il diagramma a destra mostra l'installazione a forma di bastoncino del radar, che pricipalmente è usata per la misura livellata liquida. La distanza fra il trasmettitore e la superficie del medium misurato è proporzionale al periodo di propagazione dell'impulso durante quel periodo e l'altezza livellata liquida è calcolata. Il sensore può essere installato nel centro del tetto, se il fondo del contenitore per il cono, può misurare nel fondo del carro armato.
Parametro tecnico del trasmettitore livellato del radar NYRD702 di acciaio inossidabile
| Parametri |
Frequenza: 100MHZ-1.8GHZ Campo di misura: - cavo: 0-30m; barretta, coassiale: 0-6m Velocità di risposta: 0.2S (secondo l'uso reale) Accuratezza: <0> |
| Interfaccia di comunicazione | Protocollo di comunicazione di HART |
| Ripetibilità | ± 3mm |
| Risoluzione | 1mm |
| Campionamento | campioni/s di eco 55 |
| Segnale della corrente d'uscita | 4-20mA/HART |
| Collegamento trattato |
Flangia DN50, DN80, DN100, DN150 |
| Pressione trattata | -1 ~ 40bar |
| Potere |
Potere: 24VDC (± 10%), tensione di ondulazione: 1Vpp Consumo di energia: 22.5mA massimo |
| Condizioni ambientali | -40 ℃ ~ ℃ +80 |
| Abitazione del grado di protezione | IP68 |
| Livelli di esplosione | EXiaIICT6 GA |
| Collegamento del cavo dell'uscita dell'alimentazione elettrica e del segnale di strumentazione |
Divisione del cavo schermato il due-centro Entrata del cavo: 2 M20 × 1,5 (il diametro dei cavi di 5 - 9mm) |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
