Dettagli:
|
| Modello: | NYCSUL-501 | Specificazione del relè: | 5A 250VAC/30VDC |
|---|---|---|---|
| Uscita corrente: | 4~20mA | Impiegati medi: | -45°C~ 95°C |
| Installazione: | flangia/supporto | Campo di misura: | liquido: 20~30m; solido: 10~15m |
| Risoluzione dell'esposizione: | 1cm | Carico dell'uscita: | 0~600Ω |
| Evidenziare: | Trasmettitore livellato liquido ultrasonico 20mA,Indicatore di livello liquido ultrasonico SS304,Indicatore di livello ultrasonico liquido |
||

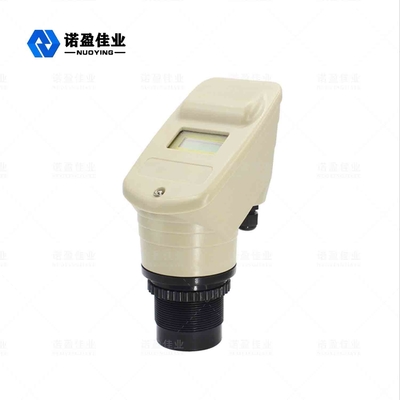

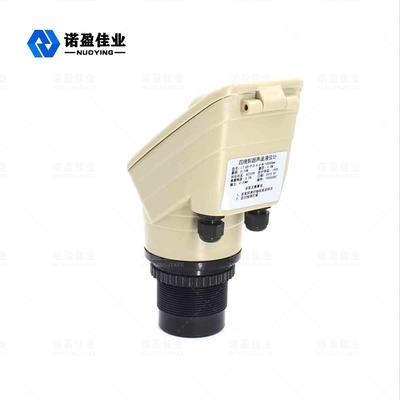

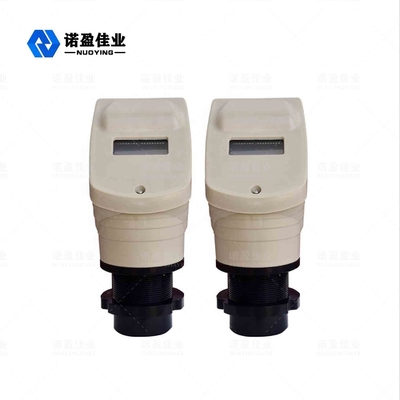

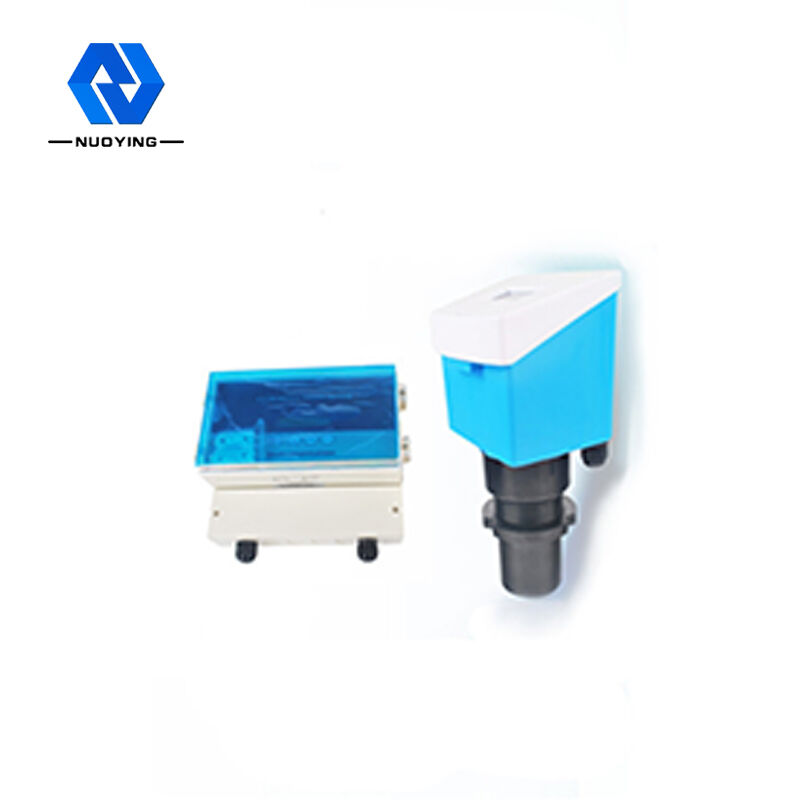

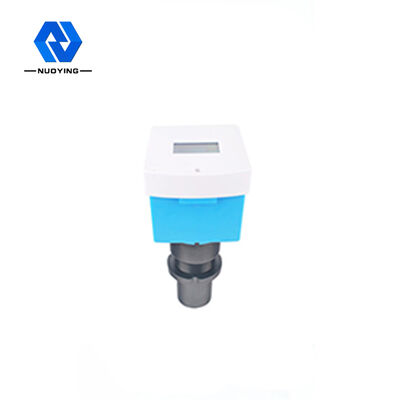

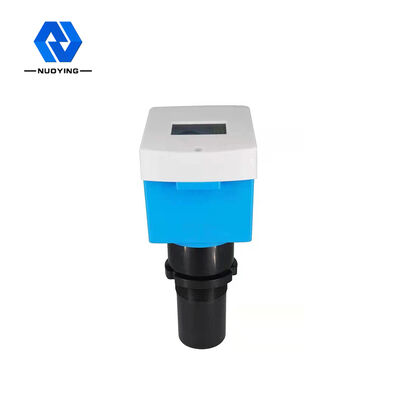

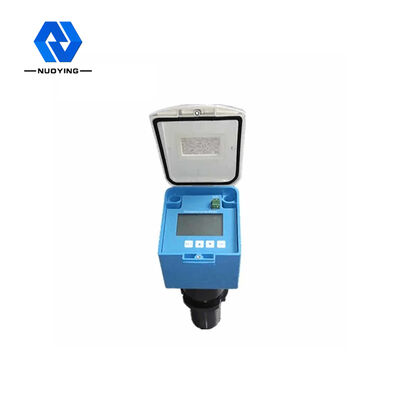

Trasmettitore livellato liquido livellato ultrasonico del trasmettitore 4~20mA di SS304 NYCSUL501
Trasmettitore livellato ultrasonico NYCSUL501
La misura livellata ultrasonica di NYCSUL è montata sopra la nave. Sotto il controllo dell'unità elettronica, la sonda emette l'impulso dell'onda ultrasonica al medium misurato. Il metro livellato ultrasonico è installato alla cima del contenitore. Sotto il controllo dell'unità elettronica, la sonda trasmette un fascio di impulso ultrasonico all'oggetto sotto il controllo dell'unità elettronica. L'onda sonora è riflessa dalla superficie del medium, una parte dell'eco della riflessione è ricevuta dalla sonda ed ha convertito in segnale elettrico. L'onda acustica è riflessa dalla superficie dell'oggetto. Alcuni degli echi riflessi sono ricevuti dalla sonda e sono convertiti in segnali elettrici. Dall'emissione dell'onda ultrasonica alla nuova ricezione, il tempo è proporzione diretta con distanza fra la sonda e il medium misurato. L'unità elettronica individua il tempo e calcola fuori la distanza easured secondo la velocità del suono conosciuta. Secondo la differenza di tempo fra la ritrasmissione e la ri-ricezione dell'onda ultrasonica e della velocità del suono conosciuta, il cambiamento del livello dell'oggetto è determinato. Il segnale di microonda è elaborato dall'apparecchio elettronico ed infine è trasformato nel segnale elettrico collegato per obiettare a livello. Usi la sottrazione per ottenere il valore della posizione media. È ampiamente usata in tubo aperto, nel serbatoio dell'olio, nella stazione di servizio, nella torre di acqua, in diga, nel canale aperto, nella differenza fra i livelli ecc.
Parametro tecnico del trasmettitore livellato ultrasonico NYCSUL501
| Nome di prodotto | Sensore livellato ultrasonico |
| Campo di misura | liquido: 20~30m; solido: 10~15m |
| Area cieca | 0.6m~0.8m |
| Precisione | 0,2% del campo di misura completo (nell'aria) |
| Risoluzione dell'esposizione | 1cm |
| Uscita corrente | 4~20mA |
| Risoluzione dell'uscita | 0,03% di campo di misura completo |
| Carico dell'uscita | 0~600Ω |
| Uscita del relè | controllo superiore limite inferiore e di limite |
| Specificazione del relè | 5A 250VAC/30VDC |
| Insieme di parametro | 3 bottoni di percezione |
| Impiegati medi | -45°C~ 95°C |
| Rilevazione del periodo | 1S |
| Installazione | flangia/supporto |
| Angolo d'apertura di Acousticwave | 8° (3db) |
| Campo di pressione | ±0.3MP |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
