Dettagli:
|
Applicazione tipica: | polvere del cemento, cenere volatile, cristallizzazione | accuratezza di misura: | 0.05%~0. 1%F.S |
---|---|---|---|
Interfaccia elettrica: | M20X1.5, % di ~NPT | Uscita del segnale: | 4… 20mA/HART/RS485/Modbus. |
grado pericoloso a prova di esplosiva: | ExialICT6 GA, | Alimentazioni elettriche: | 24VDC |
La pressione trattata: | -0. 1~1.0MPa, | Il collegamento trattato: | Filo, sostegno, flangia, morsetto sanitario (facoltativo) |
Evidenziare: | Sensore livellato del liquido del radar di Stiring della corrente,Trasmettitore livellato intelligente liquido del radar,Trasmettitore livellato liquido 26G del radar |

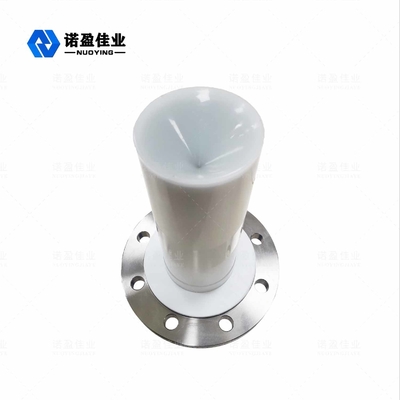

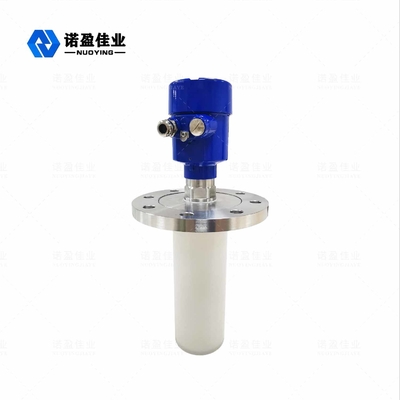

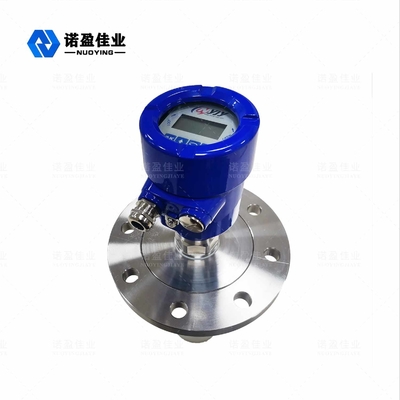

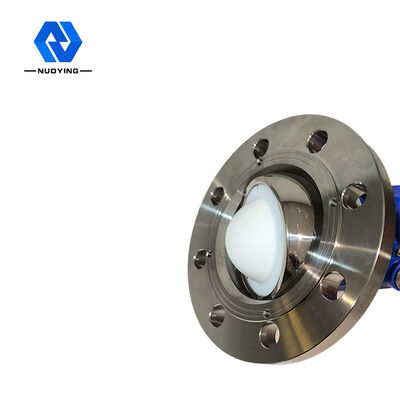

Trasmettitore livellato NYRD 86 del radar intelligente liquido altamente corrosivo di 26 G
Il principio di lavoro di trasmettitore livellato NYRD 86 del radar intelligente liquido altamente corrosivo di 26 G
I sensori livellati di serie del tester del radar (NYRD80X) sono 26GHz con la polvere del anti-cemento ed astuta, la cenere volatile, strumenti di misura del livello del radar di funzioni di cristallizzazione, misuranti la distanza massima fino a 80 metri. L'antenna più ulteriormente è ottimizzata ed i nuovi microprocessori veloci possono eseguire l'analisi del segnale dell'più alto tasso e l'elaborazione, permettendo al metro di essere utilizzato nei termini complessi di misura quali i carri armati della reazione ed il recipiente solido.
secondo la differenza di tempo ultrasonica dal invii ricevere e noto per determinare il livello di suono, segni di microonda è elaborata dalle attrezzature elettroniche ed infine è convertita in segnali elettrici relativi all'altezza dell'oggetto.
Dato della misura: superficie di tenuta del fondo o della flangia del filo.
Nota: Quando facendo uso della sincronizzazione del livello del radar, assicuri che il livello elevato materiale non possa entrare nell'area cieca di misura (l'area indicata nella D nella la figura).
Caratteristiche del progetto del trasmettitore livellato NYRD 86 del radar intelligente liquido altamente corrosivo di 26 G
◎L'area cieca di misurazione è più stretta, per la misura smallworking del sito inoltre raggiungerà i buoni risultati.
◎L'alto rapporto segnale-rumore, anche nel caso delle fluttuazioni può anche ottenere la prestazione migliore.
il caso delle fluttuazioni può anche ottenere la migliore prestazione di lavoro.
◎Ad alta frequenza, è la migliore scelta per la misurazione dei riferimenti costanti dielettrici solidi e bassi. Ad alta frequenza, è la migliore scelta per la misurazione dei media costanti dielettrici solidi e bassi.
◎L'area cieca di misurazione è più piccola, per la piccola misura del carro armato inoltre raggiungerà i buoni risultati.
◎L'alto rapporto segnale-rumore, anche nel caso delle fluttuazioni può anche ottenere la prestazione migliore.
il caso delle fluttuazioni può anche ottenere la prestazione migliore.
◎Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dell'isolatore solido e basso. Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso.
◎Più breve lunghezza d'onda, riflessione più premio sulle superfici solide propense.
Parametri tecnici del trasmettitore livellato NYRD 86 del radar intelligente liquido altamente corrosivo di 26 G
Applicazione tipica | Varia forte corrosione dei liquidi particolarmente |
modello del prodotto |
NYRD86 |
Forma dell'antenna
|
Bastone, goccia di acqua, piano, tromba, superficie gettata, lente
|
Materiale dell'antenna | PTFE, 304.316, PP, PFA |
campo di misura | 10m, 20m, 30m, 35m, 40m, 80m |
accuratezza della misura | 0.05%~0.1%F.S |
Tensione di alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
uscita del segnale |
4… 20mA/HART/RS485/Modbus… |
Temperatura trattata | -40~+130℃, - 40~+150℃, - 40~+260℃, - 40~+1200℃ |
Pressione trattata |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
legame di procedura | la filettatura, sostegno, la flangia, preme (facoltativo) |
Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
livelli di protezione | IP65, IP67, IP68 (facoltativi) |
classificazione protetta contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
