Dettagli:
|
| Interfaccia elettrica: | M20X1.5, % di ~NPT | La pressione trattata: | -0. 1~4. 0MPa |
|---|---|---|---|
| Applicazione tipica: | Temperatura resistente, liquido resistente e leggermente corrosivo di pressione | Gamma di Meaturing: | 30m |
| grado pericoloso a prova di esplosiva: | ExialICT6 GA | Forma dell'antenna: | Tipo di Antivari, tipo della goccia di acqua, tipo del piatto, tipo del corno, tipo della superficie |
| Il collegamento trattato: | Sostegno, flangia (facoltativa) | Temperatura trattata: | -40~250℃ |
| Evidenziare: | Metro livellato 26G del radar astuto,metro livellato del radar di prova dell'alimento 10m,Prodotti chimici corrosivi che collaudano lo strumento livellato del radar |
||

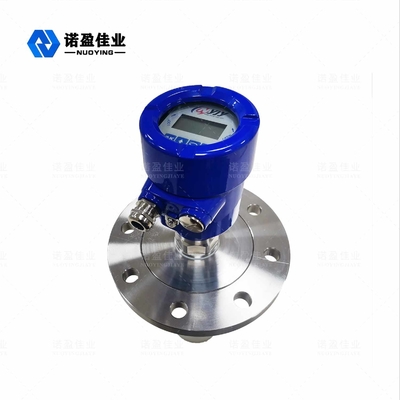

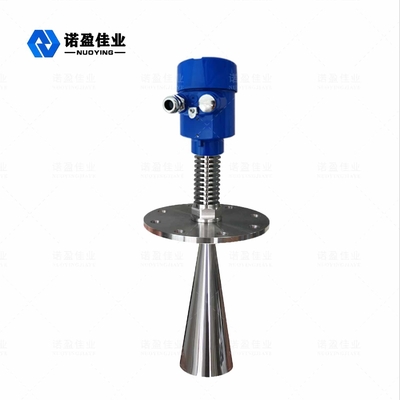

Metro livellato del radar astuto 26G di NYRD 806 per il liquido resistente e leggermente corrosivo pressione/di temperatura
Principio di funzionamento di metro livellato del radar astuto 26G di NYRD 806 per il liquido resistente e leggermente corrosivo pressione/di temperatura
I sensori livellati di serie del tester del radar (NYRD80X) sono strumenti di misura del livello ad alta frequenza del radar 26GHz, misuranti la distanza massima fino a 80 metri. L'antenna più ulteriormente è ottimizzata ed i nuovi microprocessori veloci possono eseguire l'analisi del segnale dell'più alto tasso e l'elaborazione, permettendo al metro di essere utilizzato nei termini complessi di misura quali i carri armati della reazione ed il recipiente solido.
secondo la differenza di tempo ultrasonica dal lancio da ricevere e conosciuto per determinare il livello di suono, i segnali di microonda sono elaborati dagli apparecchi elettronici ed infine sono convertiti in segnali elettrici relativi al livello dell'oggetto
Dato della misura: superficie di tenuta del fondo o della flangia del filo.
Nota: Quando facendo uso della sincronizzazione del livello del radar, assicuri che il livello elevato materiale non possa entrare nell'area cieca di misura (l'area indicata nella D nella la figura).
Caratteristiche del progetto del metro livellato del radar astuto 26G di NYRD 806 per il liquido resistente e leggermente corrosivo pressione/di temperatura
◎quasi immune a corrosione ed a schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
◎La dimensione dell'antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
◎L'ambiente serio della polvere ha poca influenza sul lavoro del metro livellato ad alta frequenza.
◎Più breve lunghezza d'onda, migliore riflessione sulle superfici solide propense.
◎L'angolo d'apertura è piccolo, l'energia è concentrata, che migliora l'abilità di eco ed è tendente evitare gli oggetti di interferenza.
◎L'area cieca di misurazione è più piccola, per la piccola misura del carro armato inoltre raggiungerà i buoni risultati.
◎L'alto rapporto segnale-rumore, anche nel caso delle fluttuazioni può anche ottenere la prestazione migliore.
il caso delle fluttuazioni può anche ottenere la prestazione migliore.
◎Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso. Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso.
Parametri tecnici del metro livellato del radar astuto 26G di NYRD 806 per il liquido resistente e leggermente corrosivo pressione/di temperatura
| Applicazione tipica | Temperatura resistente, liquido resistente e leggermente corrosivo di pressione |
|
modello del prodotto
|
NYRD806 |
| Forma dell'antenna | Bastone, goccia di acqua, piano, tromba, superficie gettata, lente |
| Materiale dell'antenna | 316 |
| campo di misura | 30m |
| accuratezza della misura | 0.05%~0.1%F.S |
| Tensione di alimentazione elettrica | 24VDC (bifilare, a quattro vie) |
| uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~+250 ℃ |
| Pressione trattata | -0.1~4.0 MPa, |
| legame di procedura | sostegno, flangia (facoltativa) |
| Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
| livelli di protezione | IP67 (facoltativo) |
| classificazione protetta contro le esplosioni | Exia II CT6 |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
