Dettagli:
|
| Applicazione tipica: | liquido nella forte corrosione, costante dielettrica bassa | Interfaccia elettrica: | M20×1.5 |
|---|---|---|---|
| MODELLO DEL PRODOTTO: | NYRD 701 | Forma dell'antenna: | Tipo di cavo, Rod Type |
| Materiale dell'antenna: | PTFE, 304 | Campionamento di eco: | 55 volte /s |
| Accuratezza di misura del campo di misura: | 30 m. /0.05 % ~ 0,1% F.S | Alimentazione elettrica: | 220VAC |
| Evidenziare: | metro livellato del radar di 30m Wave guida,Trasmettitore contattabile del radar di Wave guida,Trasmettitore livellato del forte radar liquido di corrosione |
||

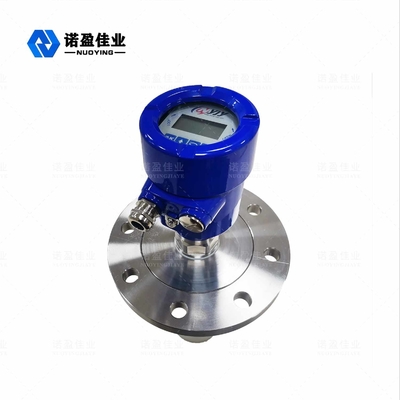

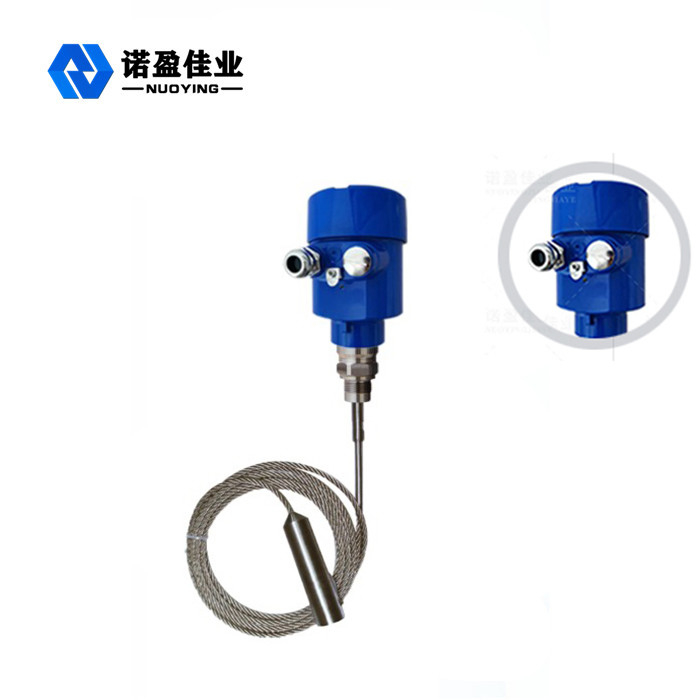

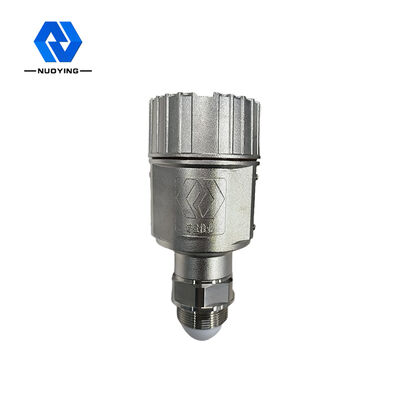

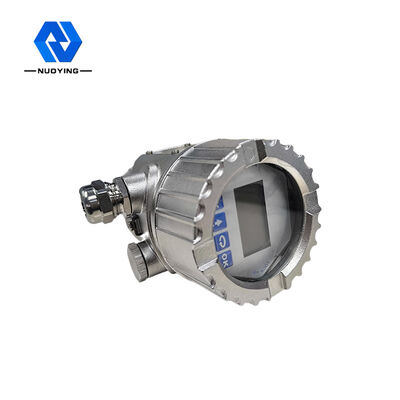

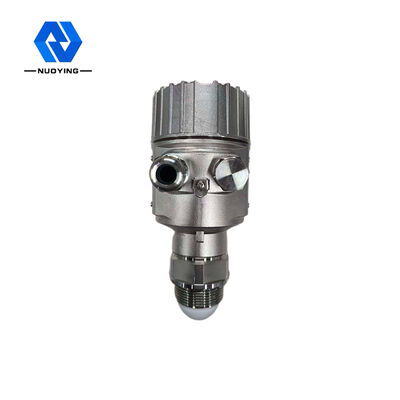

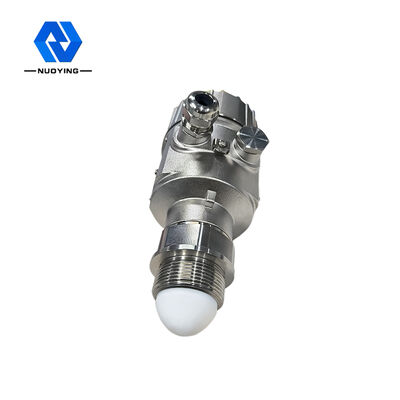

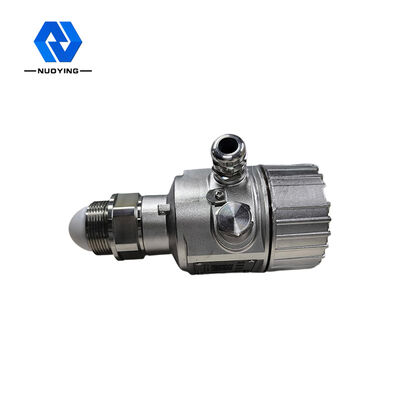

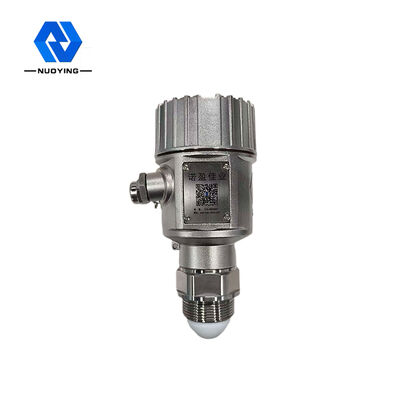

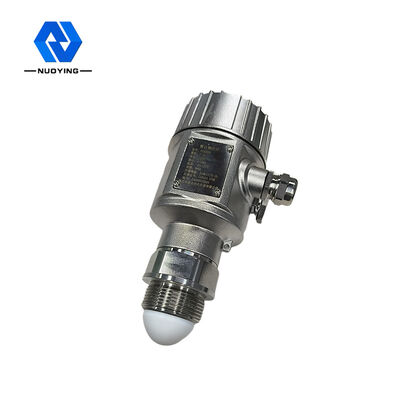

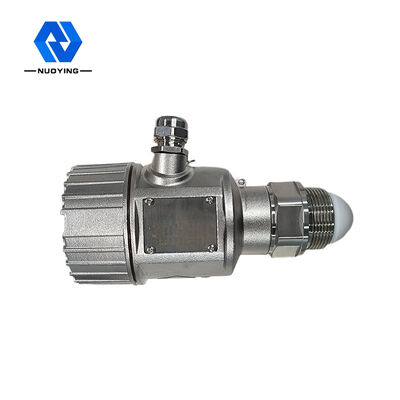

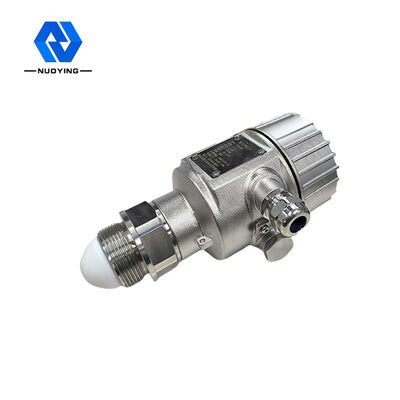

metro livellato Wave guida del radar contattabile di 30m per il forte liquido NYRD 701 di corrosione
Un principio di funzionamento di metro livellato Wave guida del radar contattabile di 30m per il forte liquido NYRD 701 di corrosione
L'impulso ad alta frequenza di microonda emesso dal radar dell'onda guida si propaga lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio) ed incontra il medium misurato. dovuto il cambiamento improvviso della costante dielettrica, causa la riflessione e una parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.
Processo introdotto
Il radar dell'onda guida è uno strumento di misura basato per principio di viaggio di tempo. L'onda di radar funziona alla velocità della luce ed il tempo di esercizio può essere convertito in segnale del livello dell'oggetto dai componenti elettronici. La sonda emette l'impulso e le propagazioni ad alta frequenza lungo la sonda della barretta o del cavo.
Processo di uscita
Entrando nell'altezza vuota E del carro armato (= zero), l'altezza completa F del carro armato (= gamma completa) ed alcuni parametri dell'applicazione, i parametri dell'applicazione adatteranno automaticamente il metro all'ambiente di misurazione, corrispondente all'uscita 4-20mA.
Lle caratteristiche del progetto del metro livellato Wave guida del radar contattabile di 30m per il forte liquido NYRD 701 di corrosione
◎Il metro del livello dell'oggetto del radar dell'onda guida adotta la tecnologia della trasformazione di microonda avanzata e la tecnologia della trasformazione unica di Echo Discovery Echo, la misura del contatto, l'alta accuratezza di misura, misura più accurata. Allo stesso tempo, il radar dell'onda guida non è colpito dall'ambiente esterno quali la temperatura e l'adesione medie.
◎La serie 70X ha guidato il metro del livello dell'oggetto del radar dell'onda è adatta per varie condizioni ed applicazioni di lavoro complesse dovuto i vari modi di collegamento e tipi trattati del modulo di rilevazione. Come: medium costante dielettrico ad alta temperatura, ad alta pressione e basso.
◎Il modo di lavoro di impulso, potere basso dell'emissione, può essere installato in vario metallo, nei contenitori del metalloide, in nessun danno al corpo umano e nell'ambiente.
Un parametro tecnico del metro livellato Wave guida del radar contattabile di 30m per il forte liquido NYRD 701 di corrosione
| Applicazione tipica | Liquido (forte corrosione, costante dielettrica bassa, adesione, temperatura elevata ed alta pressione, serpentina di riscaldamento incorporata, scala, piatto di galleggiamento ed altre occasioni complesse) |
| Polvere (cenere volatile, polvere del calcare, polvere del cemento, calcestruzzo ed altri media) | |
| Solido (piccole particelle, grano, ghiaia, sabbia ed altri media) | |
| Modello del prodotto | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
| Forma dell'antenna | Tipo di cavo, tipo della barretta, doppio tipo di cavo, doppio tipo della barretta, tipo del tubo di guida d'onda |
| Materiale dell'antenna | PTFE, 304, 316 |
| Campionamento di eco | 55 volte /s |
| Campo di misura | 6m, 30 m. |
| Accuratezza di misura | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Pressione trattata | -0.1~2.0MPa, - 0.1~4.0MPa |
| Collegamento trattato | Filo, sostegno, flangia, morsetto (facoltativo) |
| Interfaccia elettrica | M20×1.5, ½ «NPT |
| Grado di protezione | IP 65, IP 67, IP 68 (facoltativo) |
| Grado protetto contro le esplosioni | ExiaIICT6Ga, ExdIICT6Gb (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
