Dettagli:
|
| Campionamento di eco: | 55 volte /s | Campo di misura: | 5m |
|---|---|---|---|
| accuratezza di misura: | 0,05% ~ 0,1% F.S | Alimentazione elettrica: | Alimentazione elettrica 220VAC |
| Interfaccia elettrica: | M20×1.5, ½ «NPT | Grado di protezione: | IP 67 |
| Forma dell'antenna: | Tipo di Rod | Applicazione tipica: | serpentina di riscaldamento ad alta pressione e incorporata |
| Evidenziare: | Trasmettitore saggio 6m del livello di Wave guida,Tipo ad alta pressione trasmettitore di Gwr del livello,Trasmettitore livellato dell'anti radar di corrosione |
||

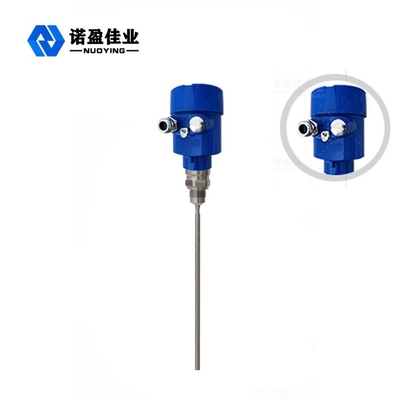

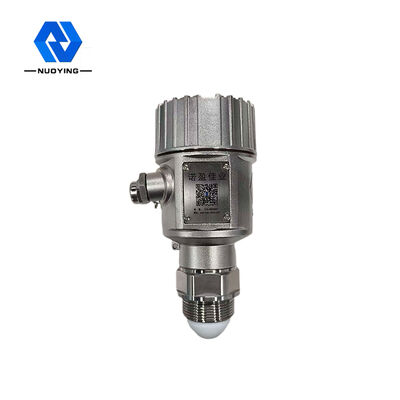

trasmettitore unico NYRD ad alta pressione 702 del livello di 5m Echo Discovery Guided Wave Radar
Un principio di funzionamento di trasmettitore unico NYRD ad alta pressione 702 del livello di 5m Echo Discovery Guided Wave Radar
L'impulso di microonda e dell'anticorrosivo emesso dal radar dell'onda guida si propaga lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio) ed incontra i media provati. dovuto il cambiamento improvviso della costante dielettrica, causa la riflessione e una parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.
Elaborazione introdotta
Il radar dell'onda guida è un fuoco dello strumento di misura per principio di viaggio di tempo. L'onda del radar funziona alla velocità della luce ed il tempo di esercizio può essere convertito in segnale del livello di scopo dai componenti elettronici. La sonda emette l'impulso di alto-frequenza & liquild e propagazioni lungo la sonda della barretta o del cavo.
Elaborazione di uscita
Entrando nell'altezza vuota E del carro armato (= zero), l'altezza completa F del carro armato (= gamma completa) ed alcuni parametri dell'applicazione, i parametri dell'applicazione adatteranno automaticamente il metro all'ambiente di misurazione, corrispondente all'uscita 4-20mA.
Lle caratteristiche del progetto del trasmettitore livellato NYRD ad alta pressione 702 Echo Discover y Wave guida del radar unico di 5m
◎Il metro del livello dell'oggetto del radar dell'onda guida è adatto a tecnologia della trasformazione di microonda avanzata ed a tecnologia della trasformazione unica di Echo Discovery Echo, contattanti la misura, misura di alta precisione, misura più accurata. Allo stesso tempo, il radar dell'onda guida non è colpito dall'ambiente esterno quali la temperatura e l'adesione medie.
◎La serie 70-X ha guidato il metro del livello dell'oggetto del radar dell'onda è adatta a condizioni e ad applicazioni di lavoro complicate versatili dovuto i modi di collegamento dei versprocess ed i generi del modulo di rilevazione. Come: medium costante dielettrico ad alta temperatura, alto-fatto pressione su e basso.
◎Il modo di lavoro di impulso, potere basso dell'emissione, può essere messo in vario corrosivo, nei contenitori del metalloide, in nessun danno al corpo umano e nell'ambiente.
Un parametro tecnico del trasmettitore unico NYRD ad alta pressione 702 del livello di 5m Echo Discovery Guided Wave Radar
| Applicazione tipica | Serpentina di riscaldamento incorporata liquida, scala, piatto di galleggiamento |
| Polvere del calcare della polvere, polvere del cemento | |
| Piccole particelle solide, grano, ghiaia, sabbia | |
| Modello del prodotto | NYRD702 |
| Forma dell'antenna | tipo del tubo di guida d'onda |
| Materiale dell'antenna | 316 |
| Campionamento di eco | 55 volte /s |
| Campo di misura | 5m |
| Accuratezza di misura | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24VDC (bifilare, a quattro vie), |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~ +250°C |
| Pressione trattata | -0.1~4.0MPa |
| Connectio trattato | flangia |
| Interfaccia elettrica | M20×1.5, ½ «NPT |
| Grado di protezione |
IP 65, IP 67 |
| Grado protetto contro le esplosioni |
ExdIICT6Gb |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
