Dettagli:
|
| Applicazione tipica: | polvere liquida e solida | MODELLO DEL PRODOTTO: | NYRD701 |
|---|---|---|---|
| Campionamento di eco: | 55 times/s | Temperatura trattata: | -40~ +130°C |
| Interfaccia elettrica: | M20×1.5, ½ «NPT | Pressione trattata: | (- 0.1~4) MPa |
| Grado protetto contro le esplosioni: | ExiaIICT6Ga | Forma dell'antenna: | singolo cavo, singola barretta |
| Evidenziare: | I microprocessori hanno guidato il trasmettitore livellato del radar di Wave,Sensore livellato guida polvere solida del radar,sensore livellato del liquido del radar 4MPa |
||

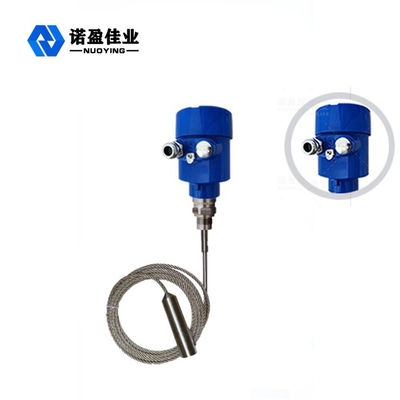

I microprocessori avanzati hanno guidato il metro livellato del radar di Wave per le applicazioni complesse
Principio di lavoro di metro livellato dei microprocessori del radar avanzato di Wave guida per le applicazioni complesse
L'impulso di microonda e dell'anticorrosivo emesso dal radar dell'onda guida si propaga lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio) ed incontra i media provati. dovuto il cambiamento improvviso della costante dielettrica, causa la riflessione e una parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.
Elaborazione introdotta
Il radartool dell'onda guida che è un equiptment di misurazione ha puntato sulla relazione del viaggio di tempo. I 701 filo & flangia che l'onda anti--Corrtsion ha guidato l'onda di radar funzionano alla velocità della luce ed il tempo commovente può essere convertito in segnale del livello di scopo dai componenti elettronici. La sonda saggia di fuctional del anf emette l'impulso e le propagazioni di alto-frequenza lungo la sonda della barretta o del cavo.
Elaborazione di uscita
Fornendo la posizione vuota come un'altezza E del carro armato (= zero), l'altezza completa F del carro armato (= gamma completa) ed alcuni parametri dell'applicazione, i parametri dell'applicazione e Dy regoleranno automaticamente il metro all'ambiente di misurazione, corrispondente all'uscita 4-20mA.
Caratteristiche del progetto del metro livellato dei microprocessori del radar avanzato di Wave guida per le applicazioni complesse
◎Il metro del livello dell'oggetto del radar dell'onda guida tenta la tecnologia della trasformazione di microonda avanzata e la tecnologia della trasformazione unica di Echo Discovery Echo, contattanti la misura, misura highly-accurated, misura più accurata. Oltre a, che è guidato il radar dell'onda non è colpito dall'ambiente esterno quali la temperatura e l'adesione medie.
◎La serie 70-X ha guidato il metro del livello dell'oggetto del radar dell'onda è adatta a condizioni e ad applicazioni di lavoro complicate versatili dovuto i modi di collegamento dei versprocess ed i tipi del modulo di rilevazione. Per esempio: medium costante dielettrico ad alta temperatura, alto-fatto pressione su e basso.
◎Il moder di lavoro di impulso, potere basso dell'emissione, può essere installato in una grande varietà di corrosivo, di contenitori del metalloide e di inossidabile non nessuna rigorosità al corpo umano ed ai dintorni intorno.
Parametro tecnico del metro livellato dei microprocessori del radar avanzato di Wave guida per le applicazioni complesse
| Applicazione tipica | Liquido (adesione, temperatura elevata ed alta pressione, serpentina di riscaldamento incorporata, scala, piatto di galleggiamento) |
| Polvere (cenere volatile, polvere del calcare) | |
| Solido (piccole particelle, grano, ghiaia, sabbia) | |
| Modello del prodotto | NYRD701 |
| Forma dell'antenna | Tipo di cavo, tipo della barretta, doppio tipo di cavo, doppio tipo della barretta, tipo del tubo di guida d'onda |
| Materiale dell'antenna | 304, 316 |
| Campionamento di eco | 55 volte /s |
| Campo di misura | 6m, 30 m. |
| Accuratezza di misura | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Pressione trattata | -0.1~2.0MPa, - 0.1~4.0MPa |
| Collegamento trattato | Filo, sostegno, flangia, morsetto (facoltativo) |
| Interfaccia elettrica | M20×1.5, ½ «NPT |
| Grado di protezione | IP 65, IP 67, IP 68 |
| Grado protetto contro le esplosioni | ExiaIICT6Ga, ExdIICT6Gb (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
