Dettagli:
|
| Applicazione tipica: | polvere liquida e solida | Campo di misura: | 5m |
|---|---|---|---|
| Frequenza: | 500MHz-1.8GHz | Forma dell'antenna: | Tipo di Rod |
| Precisione di misura: | ±10mm | Temperatura trattata: | -40~250℃ |
| Materiale di Shell: | Di alluminio e di plastica | Pressione trattata: | (- 0.1~4.0) MPa |
| Evidenziare: | Trasmettitore livellato guida resistente del radar di adesione,trasmettitore del livello di 5m Wave guida,Trasmettitore di Rod Type Radar Gwr Level |
||

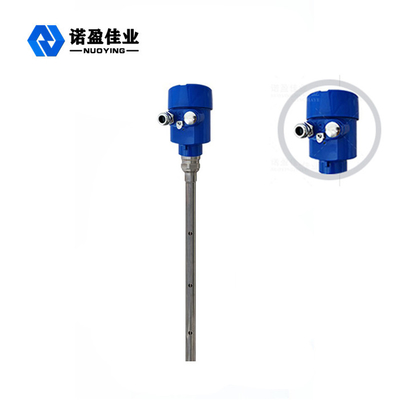

Resistente al metro livellato del radar di Wave guida di adesione con alta precisione di misura
Principio di lavoro di resistente al metro livellato del radar di Wave guida di adesione con alta precisione di misura
L'impulso di microonda e dell'anticorrosivo emesso dal radar dell'onda guida si propaga lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio) ed incontra i media provati. dovuto il cambiamento improvviso della costante dielettrica, causa la riflessione e una parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.
Caratteristiche del progetto di resistente al metro livellato del radar di Wave guida di adesione con alta precisione di misura
◎Il metro del livello dell'oggetto del radar dell'onda guida tenta la tecnologia della trasformazione di microonda avanzata e la tecnologia della trasformazione unica di Echo Discovery Echo, la misura contaczting, la misura highly-accurated, misura focued. Oltre a, che è guidato il radar dell'onda non è colpito dall'ambiente di applicazione esterno quali la temperatura e l'adesione medie.
◎La serie 70-X ha guidato il metro del livello dell'oggetto del radar dell'onda è adatta a condizioni di lavoro versatili e ad applicazioni complicate di deversity dovuto i modi di collegamento di vers ed i tipi trattati del modulo di rilevazione. Per esempio: alto medium costante dielettrico alto-fatto pressione su e minimo del riscaldamento.
◎Il moder di lavoro di impulso, potere basso dell'emissione, può essere installato in una grande varietà di corrosivo, di contenitori del metalloide e di inossidabile non nessuna rigorosità al corpo umano ed ai dintorni intorno.
Parametro tecnico di resistente al metro livellato del radar di Wave guida di adesione con alta precisione di misura
| Applicazione tipica | Liquido |
| Solido (polvere) | |
| Modello del prodotto | NYRD702 |
| Forma dell'antenna | tipo della barretta |
| Materiale dell'antenna | 316 |
| Campionamento di eco | 55 volte /s |
| Campo di misura | 5m |
| Accuratezza di misura | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~ °C +250 |
| Pressione trattata | -0.1~4.0MPa |
| Collegamento trattato | Filo, flangia (facoltativa) |
| Interfaccia elettrica | M20×1.5, ½ «NPT |
| Grado di protezione | IP 68 |
| Grado protetto contro le esplosioni | ExiaIICT6Ga, ExdIICT6Gb (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
