Dettagli:
|
Applicazione tipica: | Liquido costante dielettrico basso | Grado protetto contro le esplosioni: | Exia II CT6 GA, Exd II CT6 GB |
---|---|---|---|
Campo di misura: | 6M | Forma dell'antenna: | Tipo della metropolitana |
Precisione di misura: | 0.05%~0.1%F.S | Temperatura trattata: | -40~+250℃ |
Pressione trattata: | -0.1~4.0MPa | Uscita del segnale: | 4… 20mA/HART |
Evidenziare: | Constant Radar Level Switch dielettrico basso,Trasmettitore ad alta pressione del radar di Wave guida,Metro livellato 20mA del radar ad alta temperatura |

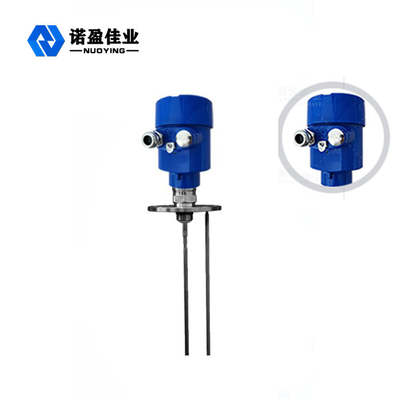

Dielettrico basso Constant Media di Wave guida del tester livellato ad alta pressione ad alta temperatura del radar
Principio di funzionamento di dielettrico basso Constant Media di Wave guida del tester livellato ad alta pressione ad alta temperatura del radar
L'impulso ad alta frequenza di microonda emesso dal radar della guida d'onda viaggia lungo l'assemblea di rilevazione (cavo d'acciaio o barretta d'acciaio). Quando il medium misurato è incontrato, i cambiamenti costanti dielettrici, causando la riflessione e la parte dell'energia di impulso è riflesso indietro. L'intervallo di tempo fra l'impulso emesso e l'impulso riflesso è direttamente proporzionale alla distanza del medium misurato.
Caratteristica del progetto del dielettrico basso Constant Media di Wave guida del tester livellato ad alta pressione ad alta temperatura del radar
◎il metro livellato del radar intelligente adotta la tecnologia della trasformazione di microonda avanzata e la tecnologia della trasformazione di eco di eco unico di scoperta. È nella misura del contatto, con alta precisione di misura e la misura più accurata. Allo stesso tempo, il radar dell'onda guida è resistente ad adesione e non è colpito dall'ambiente esterno quali la temperatura e l'adesione medie;
◎i vari modi di collegamento di processo e tipi di componenti di rilevazione fanno la serie 70X hanno guidato il metro del livello del radar dell'onda adatto per varie condizioni ed applicazioni di lavoro complesse. Come: media costanti dielettrici ad alta temperatura, ad alta pressione e bassi;
◎il modo di lavoro di impulso è adottato, il prodotto ha estremamente - potere basso dell'emissione e può essere installato in vari contenitori del metalloide e del metallo, inoffensivi al corpo umano ed all'ambiente.
Parametri tecnici del dielettrico basso Constant Media di Wave guida del tester livellato ad alta pressione ad alta temperatura del radar
Applicazione tipica | Liquido |
Liquido costante dielettrico basso | |
modello del prodotto | NYRD704 |
Forma dell'antenna | tipo del tubo |
Materiale dell'antenna |
PTFE, 304.316 |
Il campionamento di eco |
55 volte/s |
campo di misura | 6m |
Precisione di misura | 0.05%~0.1%F.S |
Alimentazione elettrica | 24VDC (due linea, linea quattro), 220VAC |
uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Temperatura trattata | -40~+250℃ |
Pressione trattata | -0.1~4.0MPa, |
Collegamento trattato | filettatura, flangia (facoltativa) |
Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
livelli di protezione | IP65, IP67, IP68 (selezionabili) |
Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici dell'utente
