Dettagli:
|
Applicazione tipica: | misura dell'interfaccia | Forma dell'antenna: | Rod |
---|---|---|---|
MODELLO DEL PRODOTTO: | NYCZ500 | Materiale dell'antenna: | 304, 316 |
Campo di misura: | 0-50~5000mm | Accuratezza di misurazione: | ±0.5mm |
Classe di protezione: | IP 65 (facoltativo) | Grado protetto contro le esplosioni: | ExiaIICT6Ga (facoltativo) |
Evidenziare: | Indicatore di livello liquido del radar,Sensore livellato liquido del radar magnetostrittivo,Trasmettitore livellato del radar IP65 |

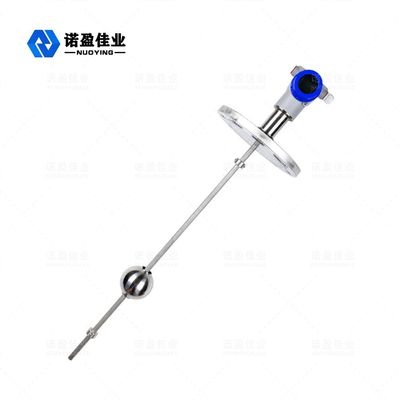

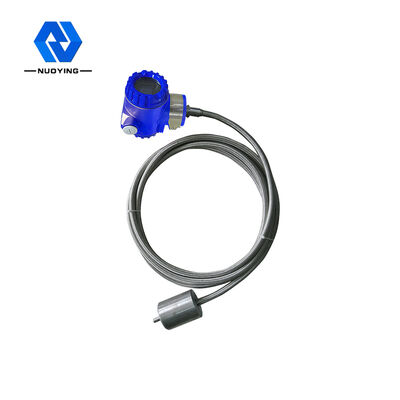

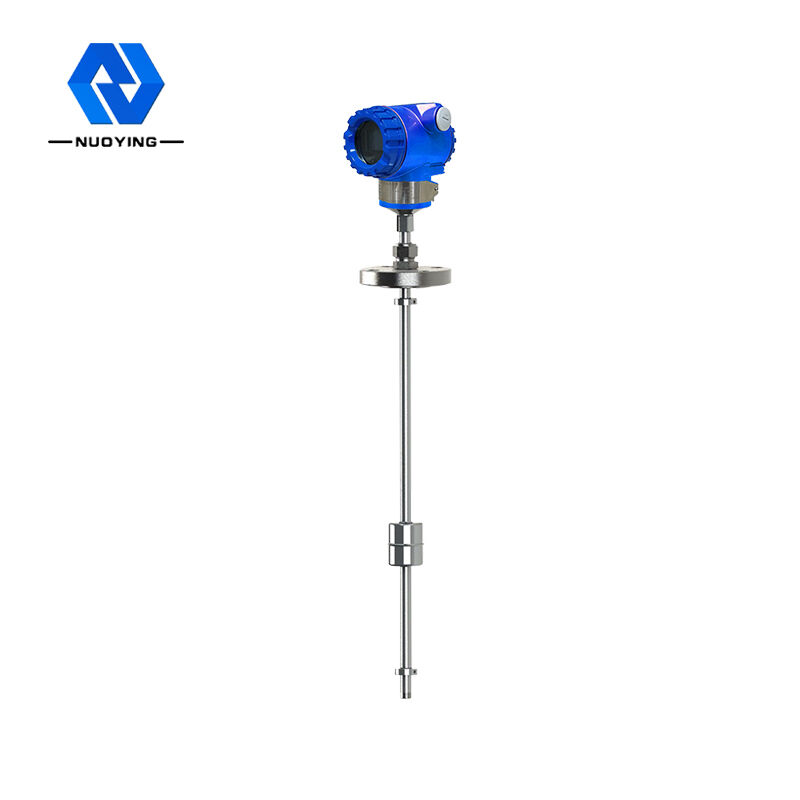

Metro livellato liquido magnetostrittivo di buona sicurezza di alta precisione
Principio di funzionamento liquido magnetostrittivo del tester livellato
Quando gli impianti liquidi magnetostrittivi del tester livellato, il generatore di impulsi nel magazzino elettronico spedisce un impulso iniziale. Quando l'impulso iniziale è trasmesso nel cavo della guida d'onda, un campo magnetico della rotazione è generato lungo la direzione del cavo della guida d'onda. Quando questo campo magnetico incontra il campo magnetico permanente nella palla di galleggiamento, un effetto magnetostrittivo è prodotto, inducente il cavo della guida d'onda a torcere per generare un'onda meccanica a velocità costante. Le propagazioni meccaniche dell'onda in due direzioni, l'onda meccanica che raggiunge l'estremità del metro campione è assorbita dall'ammortizzatore e l'onda meccanica trasmessa di nuovo alla direzione del magazzino elettronico è percepita dal meccanismo della raccolta di energia installato nel magazzino elettronico e convertito in impulsi di corrente corrispondenti, il meccanismo della raccolta di energia dopo la calcolazione della differenza di tempo fra i due impulsi, l'altezza del livello liquido misurato può essere misurata esattamente.
Parametro tecnico liquido magnetostrittivo del tester livellato
Alimentazione elettrica | 24VDC (facoltativo) |
Uscita del segnale | HART (facoltativo) |
Attività in corso | 4… 20mA |
Caratteristiche del carico | Quando l'uscita corrente, la resistenza di carico massimo è 600Ω; Uscita di tensione, la resistenza di carico massimo di 2mA |
Temperatura trattata | -40~+200°C |
Tempo di reazione | 0.2~5ms |
Pressione trattata | -0.1~10.0MPa |
Collegamento trattato | flangia (facoltativa) |
Risoluzione | ±1mm |
Classe di protezione | IP 67 (facoltativo) |
Grado protetto contro le esplosioni | ExiaIICT6Ga (si veda il certificato) |
