Dettagli:
|
Applicazione tipica: | Livello liquido e misura dell'interfaccia | Modelli del prodotto: | NYCZ500 |
---|---|---|---|
Il tipo di forma dell'antenna: | barretta del、 del cavo | Il materiale della forma dell'antenna: | 304、 316 |
Accuratezza della misura: | ±0.5mm | Pressione trattata: | -0,1 MPa ~10 |

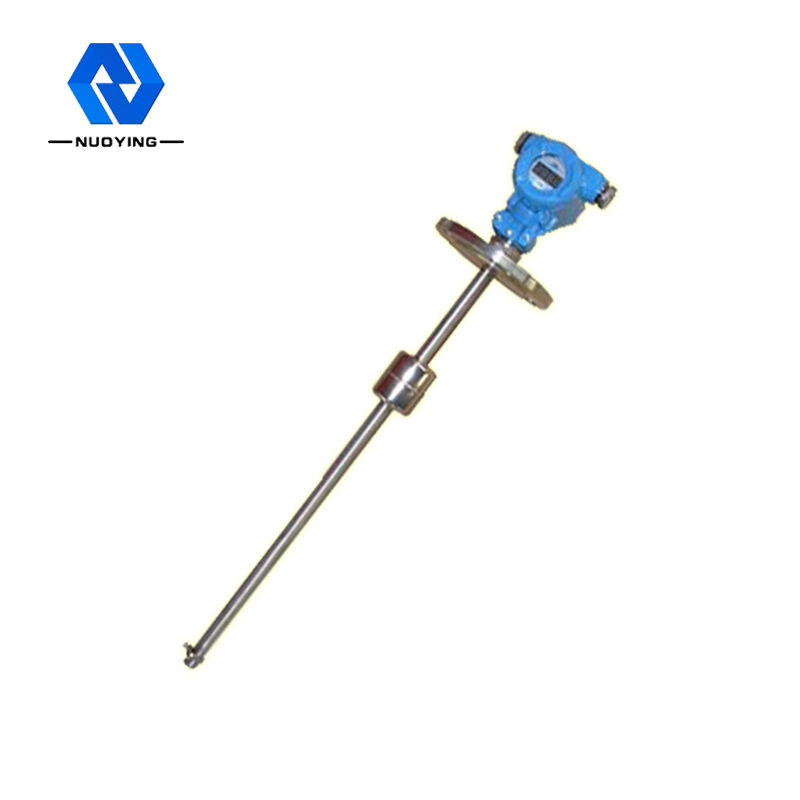

Collegamento trattato: | flangia (facoltativa)) | Grado protetto contro le esplosioni: | Exia II CT6Ga, Exd II CT6Gb (si veda il certificato per i dettagli) |
Evidenziare: | Indicatore di livello magnetostrittivo della flangia,Metro di Rod Type Magnetostrictive Liquid Level,Indicatore di livello liquido magnetostrittivo 0.5mm |
Installazione facile liquida magnetostrittiva del tester livellato di alta precisione
Principio di funzionamento di metro livellato liquido magnetostrittivo
Quando gli impianti liquidi magnetostrittivi del tester livellato, il generatore di impulsi nella camera elettronica spedisce un impulso di avviamento. Quando l'impulso di avviamento è trasmesso nel cavo della guida d'onda, una rotazione che il campo magnetico va in avanti lungo la direzione del cavo della guida d'onda è generata. Quando il campo magnetico incontra il campo magnetico permanente nella palla di galleggiamento, l'effetto magnetostrittivo è generato, inducente il cavo della guida d'onda a torcere per generare un'onda meccanica della velocità costante. Questa onda meccanica si propaga in due direzioni. L'onda meccanica che raggiunge l'estremità del metro campione è assorbita dall'ammortizzatore. L'onda meccanica trasmessa di nuovo alla direzione del recipiente elettronico è percepita dal meccanismo della raccolta di energia installato nel recipiente elettronico e convertito in impulsi di corrente corrispondenti. Il meccanismo della raccolta di energia poi calcola la differenza di tempo fra i due impulsi per misurare esattamente l'altezza del livello liquido misurato.
Caratteristica del progetto del metro livellato liquido magnetostrittivo
◎Più ampia applicabilità, con le forme multiple della sonda, le forme trattate multiple del collegamento, i materiali di costruzione multipli e la progettazione personalizzabile
◎forte affidabilità: poiché l'indicatore di livello liquido magnetostrittivo adotta il principio della guida d'onda, non c'è parte mobile meccanica, così non c'è attrito ed usura. L'intero convertitore è accluso in un tubo di acciaio inossidabile, che è senza contatto con il medium di misurazione. Il sensore funziona attendibilmente ed ha un tempo di impiego lungo
◎alta precisione: poiché gli impianti magnetostrittivi del tester del livello liquido con l'impulso della guida d'onda, lo spostamento misurato è determinato dalla misurazione dadel periodo dell'impulso di avviamento e dell'impulso di conclusione, in modo da dall'accuratezza di misura è alto e la risoluzione è migliore di 0,01% FS, che è difficile da raggiungere con altri sensori
◎alta sicurezza: il metro livellato liquido magnetostrittivo ha l'alta prestazione protetta contro le esplosioni, la sicurezza intrinseca e sicurezza di utilizzo protetta contro le esplosioni e ed è particolarmente adatto a misura delle materie prime chimiche e dei liquidi infiammabili. Non c'è necessità di aprire la copertura del carro armato durante la misura per evitare l'insicurezza della misura manuale.
◎il metro livellato liquido magnetostrittivo è facile da installare e facile mantenere: il metro livellato liquido magnetostrittivo è installato generalmente tramite l'orifizio di tubo attuale sulla canottiera sportiva, particolarmente adatta per l'installazione dei serbatoi sotterranei e dei serbatoi che sono stati messi in funzione e l'operazione normale non può essere colpita durante il processo di installazione
Parametri tecnici del metro livellato liquido magnetostrittivo
Applicazione tipica | Liquido, misura dell'interfaccia |
modello del prodotto |
NYCZ500 |
Forma dell'antenna |

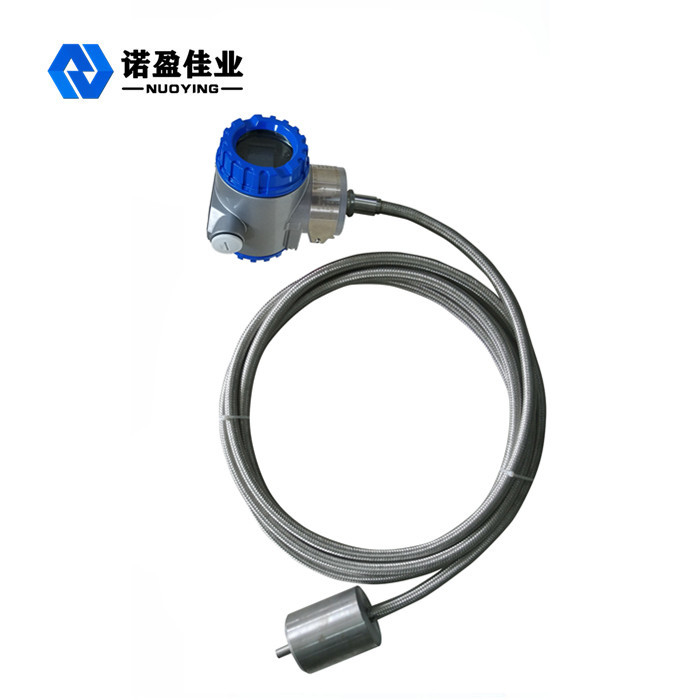

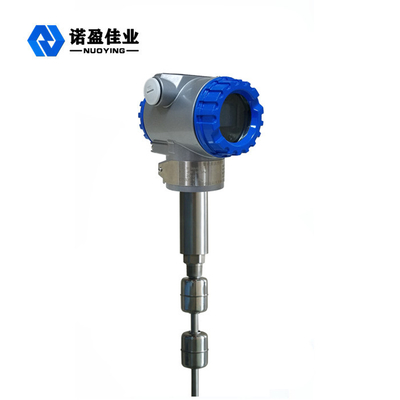

Cavo, tipo del palo |
Materiale dell'antenna |
304.316 |
campo di misura | 0-50m~5000mm (cavo: 25m) |
Precisione di misura | ±0.5mm |
Alimentazione elettrica | 24VDC (due linea, linea quattro), 220VAC |
uscita del segnale |
4… 20mA/HART/RS485/Modbus… |
Attività in corso |
4… 20mA |
Caratteristiche del carico | Quando la corrente è uscita, la resistenza di carico massimo è 600Ω; Quando la tensione è uscita, la resistenza di carico massimo è 2mA |
Temperatura trattata | -40~+200℃ |
tempo di reazione | 0.2~5ms |
Pressione trattata | -0.1~10.0MPa |
Collegamento trattato | filettatura, sostegno, flangia (selezionabile) |
rapporto di risoluzione | ±1mm |
livelli di protezione | IP65, IP67, IP68 (selezionabili) |
Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
