Dettagli:
|
| Applicazione tipica: | misura livellata liquida | Modelli del prodotto: | NYUHZ |
|---|---|---|---|
| Forma dell'installazione: | Il lato ha montato, cima montata | Materiale del corpo: | 304、 316 |
| Campo di misura: | 0~6m | Precisione di misura: | 、 ±20mm del、 ±10mm del、 ±5mm di ±3mm (facoltativo) |
| Densità media: | ≥0,425 g/cm3 | Differenza di densità: | ≥0.1g/cm3 |
| Evidenziare: | Il lato ha montato l'indicatore di livello della falda magnetica,Indicatore di livello 6m della falda magnetica liquida,Trasmettitore livellato magnetico solido |
||

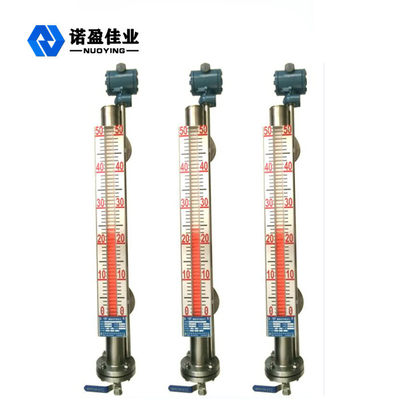

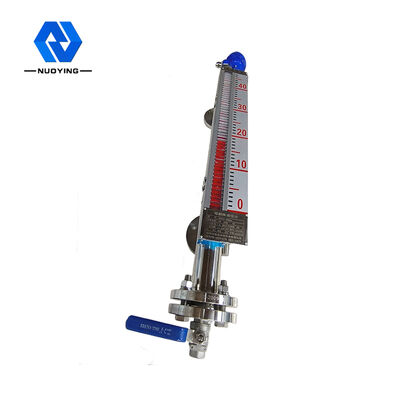

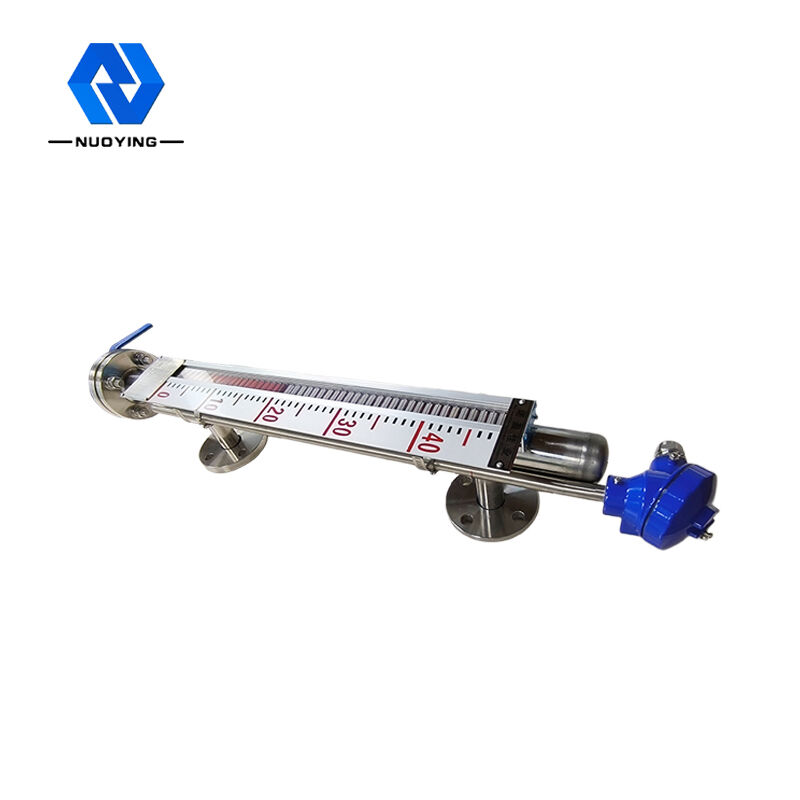

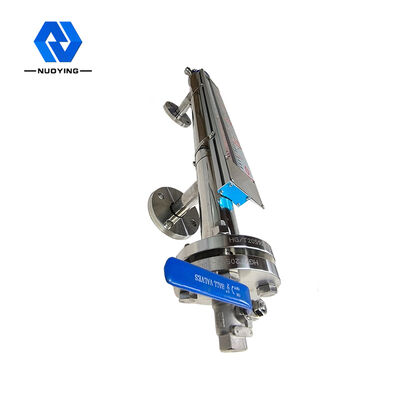

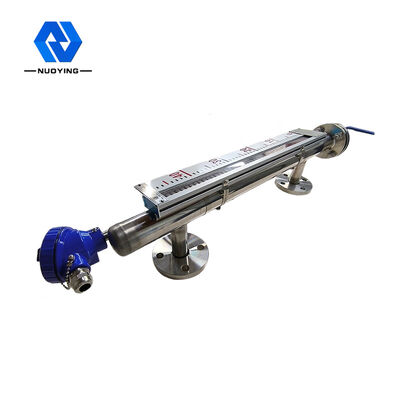

L'installazione multipla forma l'operazione stabile magnetica dell'indicatore di livello della falda
Principio di funzionamento di indicatore di livello della falda magnetica
Ogni indicatore di livello liquido della falda magnetica ha una cavità (chiamata tubo di misurazione o tubo principale) per l'accomodazione della palla di galleggiamento. La cavità forma un connettore con il contenitore con la flangia o altri metodi adatti del collegamento. Secondo il principio del trasmettitore, il livello liquido nei cambiamenti del contenitore su e giù, il livello liquido nella cavità ed il livello liquido nel contenitore sono alla stessa altezza, in modo da guida la palla di galleggiamento nella cavità per alzare ed abbassare ed aumenti e cadute con l'aumento e la caduta del livello liquido nel contenitore. Attualmente, non possiamo vedere il livello liquido, in modo da un'esposizione magnetica della colonna è installata fuori della cavità.
Caratteristica del progetto dell'indicatore di livello della falda magnetica
◎operazione solida ed affidabile, stabile semplice della struttura,
◎sul sito la scala di visualizzazione è chiara, colpendo e facile da leggere
◎può misurare ed indicare il livello liquido con liquido contaminato corrosivo, infiammabile, tossico, ad alta temperatura e agitato
◎le forme multiple dell'installazione e le forme del collegamento possono essere selezionate
◎campo di pressione di progettazione: vuoto completo a 10MPa
◎gamma di temperature di progettazione: - 160 ~ + ℃ 450
◎progettazione professionale per pressione e la temperatura speciali
Parametri tecnici dell'indicatore di livello della falda magnetica
| Applicazione tipica | Misura livellata liquida |
|
modello del prodotto |
NYUHZ |
| Forma dell'installazione | Il lato ha montato, cima montata |
| Materiale del corpo | 304.316 |
| campo di misura | 0~6m |
| Precisione di misura | ±3mm, ±5mm, ±10mm, ±20mm (selezionabili) |
| Densità media | ≥0.425g/cm3 |
| Differenza di densità | ≥0.1g/cm3 |
| Viscosità media | ≤0.4Pa.S |
| Uscita di controllo | 220VAC, 1A |
| Uscita della trasmissione | 4… 20mA (alimentazione elettrica 24VDC) |
| Temperatura trattata |
-50~+350℃ |
| Pressione trattata | -0.1~+16MPa |
| Collegamento trattato | flangia (selezionabile) |
| rapporto di risoluzione | ±1mm |
| livelli di protezione | IP65, IP67, IP68 (selezionabili) |
| Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
