Dettagli:
|
Applicazioni: | liquido, misura dell'interfaccia | Modello del prodotto: | NYCZ500 |
---|---|---|---|
Forma dell'antenna: | Linea tipo, tipo della barretta | Materiale dell'antenna: | 304, 316 |
Campo di misura: | 0-50~5000mm (tipo di cavo: 25 metri) | accuratezza di misura: | ±0.5mm |
Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… | ||
Evidenziare: | indicatore di livello magnetostrittivo dei materiali chimici 20mA,Indicatore di livello magnetostrittivo 5000mm,Linea tipo indicatore di livello liquido magnetostrittivo |
Sicurezza per accuratezza liquida magnetostrittiva ±0.5mm dell'indicatore di livello dei materiali chimici
Principio di funzionamento

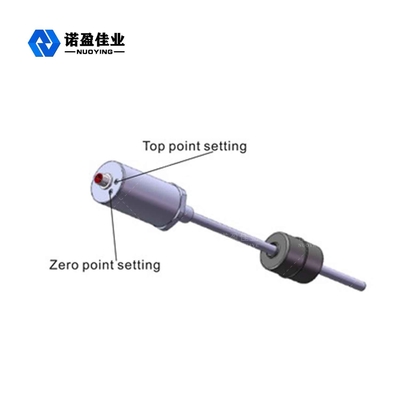

Il principio di lavoro dell'indicatore di livello magnetostrittivo è indicato nella la figura. I prodotti pricipalmente sono composti di metro campione, di magazzino elettronico e di palla di galleggiamento senza contatto messi sul metro campione. La barretta è fornita di un cavo magnetostrittivo (cavo di guida d'onda). La barretta è fatta del tubo non magnetico di acciaio inossidabile, che protegge molto bene il cavo di guida d'onda.
Quando l'indicatore di livello magnetostrittivo sta funzionando, il generatore di impulsi nella camera elettronica spedisce un impulso iniziale, che è trasmesso nel cavo di guida d'onda quando questo campo magnetico incontra il campo magnetico permanente nella palla di galleggiamento, l'effetto di magnetostrizione è generato, che fa la torsione del cavo di guida d'onda e genera una velocità costante onda meccanica. La trasmissione meccanica dell'onda in entrambe le direzioni, è arrivato all'estremità della barretta che l'onda meccanica è assorbita dall'ammortizzatore, di nuovo alla direzione dell'onda meccanica il deposito elettronico è stato installato in deposito elettronico può prendere le istituzioni percepite, traduce in impulso di corrente corrispondente, può selezionare sulle istituzioni per calcolare la differenza di tempo fra due impulsi, ha misurato l'altezza del livello liquido può essere misurata esattamente.
Caratteristica del progetto
* il più ampia applicabilità, là è varie forme della sonda, varie forme trattate del collegamento, vari materiali di costruzione, può essere progettazione su misura.
* forte affidabilità: perché l'indicatore di livello magnetostrittivo adotta il principio della guida d'onda, non c'è parte mobile meccanica, così non c'è attrito e nessun'usura. L'intero convertitore è accluso in tubo di acciaio inossidabile ed il medium di misurazione non è in contatto, il sensore funziona attendibilmente ed ha una lunga vita.
* alta precisione: perché l'indicatore di livello di magnetostrizione funziona con l'impulso della guida d'onda, lo spostamento misurato è determinato misurando il periodo dell'impulso di avviamento e concludendo l'impulso, in modo dall'accuratezza di misura è alta, la risoluzione è migliore di 0.01%FS, che è difficile da raggiungere con altri sensori.
* buona sicurezza: L'indicatore di livello magnetostrittivo ha l'alta prestazione protetta contro le esplosioni, la sicurezza di utilizzo di per sé sicura, particolarmente adatte protetti contro le esplosioni e a misura delle materie prime chimiche e dei liquidi infiammabili. Non è necessario da aprire il coperchio del carro armato durante la misura per evitare l'insicurezza della misura manuale.
* il metro livellato liquido magnetostrittivo è facile da installare e mantenere: il metro livellato liquido magnetostrittivo è installato generalmente attraverso il porto attuale del tubo del carro armato, particolarmente adatto ad installazione del serbatoio sotterraneo e del serbatoio in funzione e non può colpire la produzione normale nel processo di installazione.
Parametro tecnico
Applicazioni tipiche | liquido, misura dell'interfaccia |
Modello del prodotto | NYCZ500 |
Forma dell'antenna | linea tipo, tipo della barretta |
Materiale dell'antenna | 304, 316 |
Campo di misura | 0-50~5000mm (tipo di cavo: 25 metri) |
Accuratezza di misura | ±0.5mm |
Alimentazione elettrica | 24 VCC (due linee, quattro linee), 220 VCA |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Attività in corso | 4. 20mA |
Caratteristica del carico | uscita corrente, la resistenza di carico massimo 6009; All'uscita di tensione, la resistenza di carico massimo è 2mA |
Temperatura trattata | -40~ +200℃ |
Tempo di reazione | 0.2~5ms |
Pressione trattata | -0,1 a 10.0MPa |
Collegamento trattato | filo, sostegno, flangia (facoltativa) |
grado di protezione | IP65, IP67, IP68 (facoltativi) |
Grado protetto contro le esplosioni | ExiaCT6Ⅱ GA, Ⅱ CT6Gb di Exd (si veda il certificato per i dettagli) |
* nota: I prodotti possono essere personalizzati secondo i vostri requisiti specifici!
Per più dettagli del prodotto, contattimi prego! Ringrazi il you~
