Dettagli:
|
| Applicazione tipica: | misura livellata liquida | Modello del prodotto: | NYUHZ |
|---|---|---|---|
| Forma dell'installazione: | Il lato ha montato, cima montata | materiale principale: | 304、 316 |
| Campo di misura: | 0~6m | Accuratezza di misurazione: | 、 ±20mm del、 ±10mm del、 ±5mm di ±3mm (facoltativo) |
| Densità media: | ³ di ≥0.425g/cm | Differenza di densità: | ³ di ≥0.1g/cm |
| Evidenziare: | Trasmettitore livellato magnetico di misurazione della falda del carro armato,Indicatore di livello della falda magnetica resistente alla corrosione,Metro magnetico liquido del calibro |
||

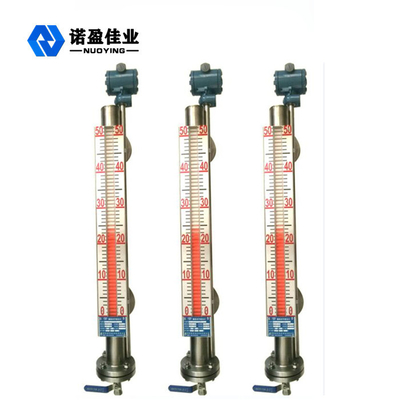

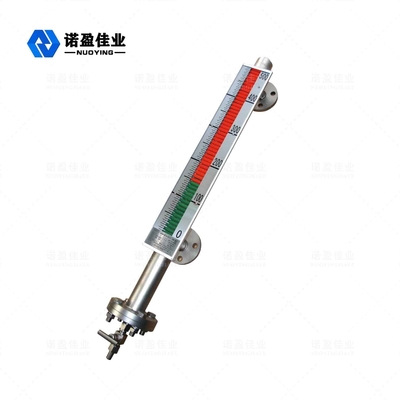

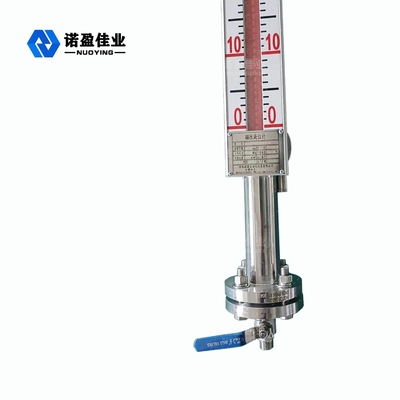

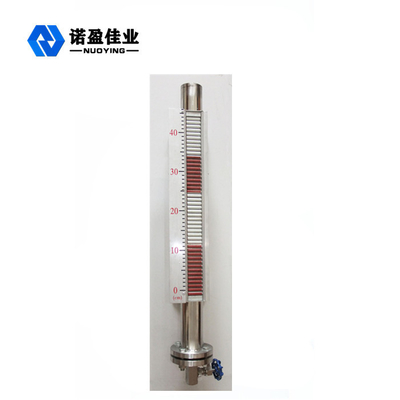

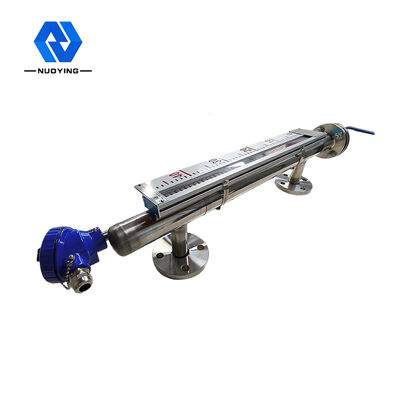

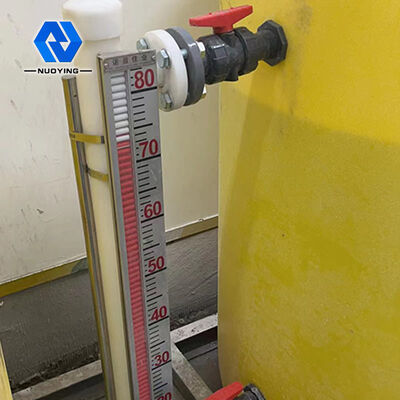

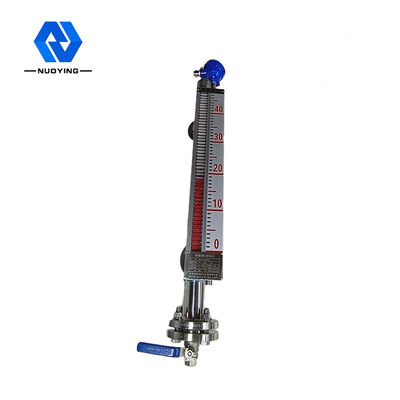

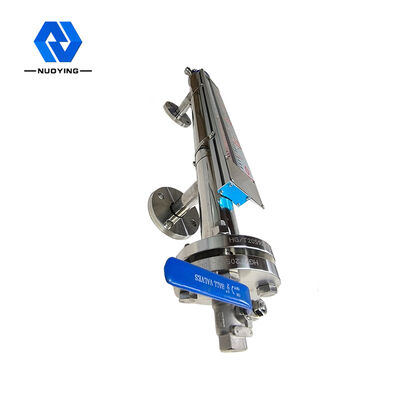

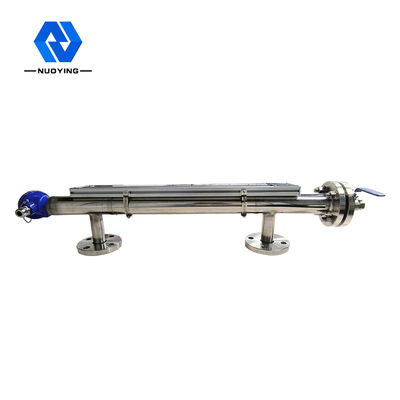

Metro livellato di misurazione della falda magnetica del carro armato per le occasioni resistenti alla corrosione liquide
Principio di funzionamento
L'indicatore di livello magnetico può essere utilizzato per tutti i tipi di torre, di carro armato, di carro armato, di contenitore e di caldaia sferica e l'altra rilevazione di di livello medio dell'attrezzatura. L'indicatore di livello magnetico può raggiungere l'alti sigillamento, prevenzione di perdita ed adatto ad occasioni ad alta temperatura, ad alta pressione, resistenti alla corrosione.
L'indicatore di livello magnetico ha una cavità per accomodare la palla di galleggiamento (ha chiamato il tubo di misurazione o il tubo principale), che è composta di connettore con il contenitore attraverso una flangia o l'altro collegamento adatto. Secondo il principio del connettore, con il cambiamento del livello liquido nel contenitore, la pagina nella cavità ed il livello liquido nel contenitore sono della stessa altezza, in modo da guida la palla di galleggiamento nella cavità per alzare ed abbassare ed aumenti e cadute con il livello liquido nel contenitore. Attualmente, non possiamo vedere il livello liquido, in modo da un'esposizione magnetica della colonna di vibrazione è installata fuori della cavità.

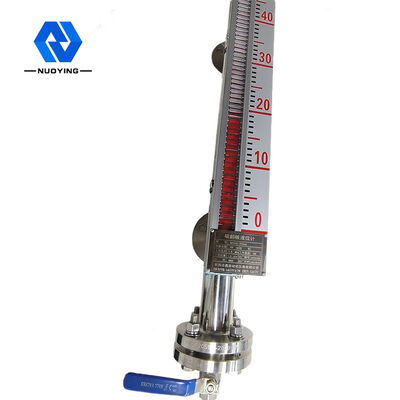

La palla di galleggiamento in liquido e fa parte del confine ha installato l'acciaio a magnete permanente, quando la fluttuazione di livello liquido misurata del contenitore, tubo dell'ontologia magnetica dell'indicatore di livello del galleggiante sta sollevando, galleggiante nei magneti permanenti dall'accoppiamento magnetico ad un indicatore di colonna magnetico, driver del ° di giro 180 della colonna rosso, bianco, quando gli aumenti del livello liquido, doppia colonna da bianco a rosso, quando le gocce del livello liquido, i cambiamenti della colonna da rosso a bianco e la giunzione rossa e bianca dell'indicatore è l'altezza reale del livello liquido dentro il contenitore, in modo da raggiungere un'indicazione chiara del livello liquido.
spina 1.Vent
tubo 2.Measuring
esposizione di vibrazione 3.Magnetic
colonna di vibrazione 4.Magnetic
5.Float
morsetto 6.Fixed
7.Signage
valvola 8.Drain
tubo 9.Sewage
flangia 10.Connection
Caratteristica del progetto
◎Operazione solida ed affidabile, stabile semplice della struttura.
◎La scala di visualizzazione del campo è chiara e vistosa e facile da leggere.
◎Può misurare ed indicare il livello di liquido con corrosivo, infiammabile, tossico, ad alta temperatura, mescolando l'inquinamento.

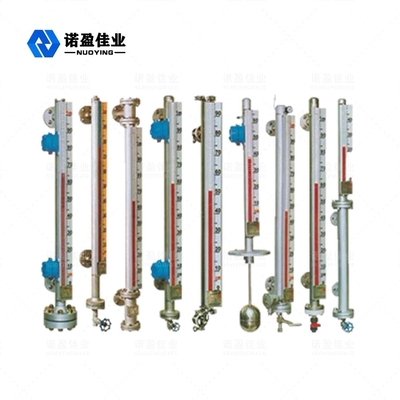

◎Le varie forme dell'installazione e le varie forme del collegamento possono essere selezionate.
◎Il campo di pressione progettato è vuoto completo a 10MPa.
◎Gamma di temperature di progettazione -160~+450℃.
◎Può essere progettato specialmente per pressione e la temperatura speciali.
Parametro tecnico
| Applicazione tipica | Misura livellata liquida |
| Modello del prodotto | NYUHZ |
| Forma dell'installazione | Il lato ha montato, cima montata |
| Materiale principale | 304.316 |
| Campo di misura | 0~6m |
| Accuratezza di misurazione | ±3mm, ±5mm, ±10mm, ±20mm (facoltativi) |
| Densità media | ³ di ≥0.425g/cm |
| Differenza di densità | ³ di ≥0.1g/cm |
| Viscosità media | ≤0.4Pa.S |
| Uscita di controllo | 220VAC, 1A |
| Trasmetta l'uscita | 4… 20mA (alimentazione elettrica 24VDC) |
| Temperatura trattata | -50~+350℃ |
| Pressione trattata | -0.1~+16MPa |
| Collegamento trattato | Flangia (facoltativa) |
| Risoluzione | 士 I millimetro |
| Classe di protezione | IP65, IP67, IP68 (facoltativi) |
| Grado protetto contro le esplosioni | ExiaCT6GaⅡ, Ⅱ CT6Gb di Exd (vedere il certificato) |
* nota: I prodotti possono essere personalizzati secondo i vostri requisiti specifici!
