Dettagli:
|
| Applicazione tipica: | Applicazione trattata complessa (corrosione di Stong) | Modello del prodotto: | NYRD805 |
|---|---|---|---|

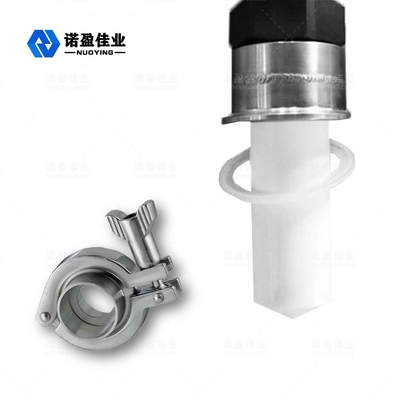

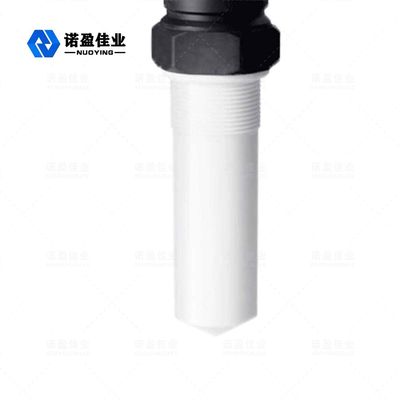

| Tipo dell'antenna: | tipo della barretta (PFTE) | Materiale dell'antenna: | 304, PTFE |
| Campo di misura: | 10m, 20m (su misura) | Temperatura trattata: | -40°C~+130°C (il °C above130 ha personalizzato) |
| Pressione trattata: | -0.1~0.3Mpa (su misura) | accuratezza di misura: | 0.05%~0.1% F.S |
| Evidenziare: | Non tipo trasmettitore del radar del contatto del livello,Sensore di Rod Type Radar Liquid Level,Metro livellato 26ghz del radar industriale |
||

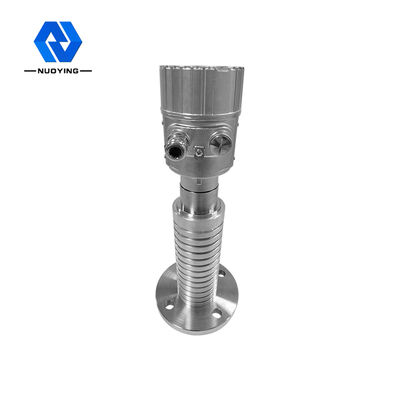

La struttura compatta facile installare il metro livellato del radar 26GHz non non contatta inquinamento Applicatons industriale
Metro livellato del radar anticorrosivo 26GHz non colpito dal principio di funzionamento di Adaptbility della schiuma ampiamente

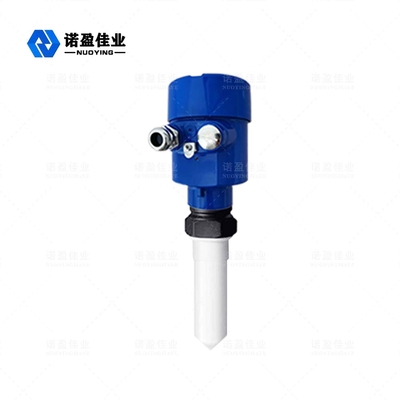

I sensori livellati del serie del tester NYRD80X del radar sono tipo ad alta frequenza strumenti di misura del radar 26GHz del livello, con un campo di misura massimo di 80 metri. L'antenna più ulteriormente è ottimizzata ed il nuovo microprocessore veloce può eseguire l'analisi del segnale e l'elaborazione ad un tasso più alto, di modo che lo strumento può essere utilizzato per alcuni termini complessi di misura quali il reattore ed il silo solido.
La sua antenna trasmette gli impulsi stretti di microonda, che sono trasmessi verso il basso tramite l'antenna. Quando l'onda di impulso raggiunge la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora. Il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale livellato (perché la velocità della propagazione di impulso è estremamente veloce, la durata dell'onda elettromagnetica per raggiungere l'obiettivo e per ritornare al ricevitore dopo la riflessione sono quasi istantanei).
caratteristica del progetto livellata del tester del radar 26GHz
◎Piccola dimensione dell'antenna, facile installare; Non radar del contatto, nessun'usura, nessun inquinamento.
◎Quasi esente da corrosione e da schiuma; Non è colpito dal cambiamento di densità, della temperatura e della pressione medie. Inoltre, forte polvere
l'ambiente ha poco impatto sul funzionamento del metro livellato ad alta frequenza.
◎Più breve lunghezza d'onda, migliore riflessione per superficie solida propensa.
◎Piccolo angolo d'apertura ed energia concentrata, che migliora il segnale di eco e contribuisce ad evitare l'interferenza.
◎L'area cieca di più piccola misura conduce alla prestazione migliore nella piccola misura del carro armato.
◎Alto rapporto segnale-rumore, anche nel caso delle fluttuazioni, può eseguire meglio.
◎Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso.
parametro livellato del prodotto del tester del radar 26GHz
| Applicazione tipica | Applicazione trattata complessa (corrosione di Stong) |
| Modello del prodotto | NYRD805 |
| Tipo dell'antenna | tipo della barretta, |
| Materiale dell'antenna | 304, 316, PP, PFA |
| Campo di misura | 10m, 20m, 30m, 35m, 40m, 80m |
| Accuratezza di misurazione | 0.05%~0.1% F.S |
| Temperatura trattata | ℃ 40~+130, - ℃ 40~+150, - 40~+26 ℃, 40~+℃ |
| Processo Presure | 0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa |
| Collegamento trattato | filo, sostegno, flangia, morsetto sanitario (facoltativo) |
| Interfaccia elettrica | M20 x 1,5, NPT di 1/2 " |
| Potere del rifornimento | 24VDC (bifilare, a quattro vie), 220VAC |
| Uscita del segnale | 4-20 mA /HART/RS485/Modbus.. |
| Grado di protezione | IP67, IP68 (facoltativi) |
| Grado protetto contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (dettagli in certificato) |
