Dettagli:
|
| Tipo della sonda: | Spacchi | Materiale della sonda: | PP/PVC/PTFE/304 (facoltativo) |
|---|---|---|---|
| Campo di misura: | 0-20m | Accuratezza di misura: | <0.25% (Range<20m) |
| Angolo di misurazione: | 10° | Temperatura trattata: | -20~+80℃ |
| Pressione trattata: | Pressione normale | Modo di esposizione: | Livello liquido, distanza (altezza vuota) |
| Evidenziare: | Trasmettitore livellato ultrasonico NYCSUL-502,Commutatore livellato ultrasonico spaccato 24VDC,Trasmettitore livellato liquido ultrasonico |
||

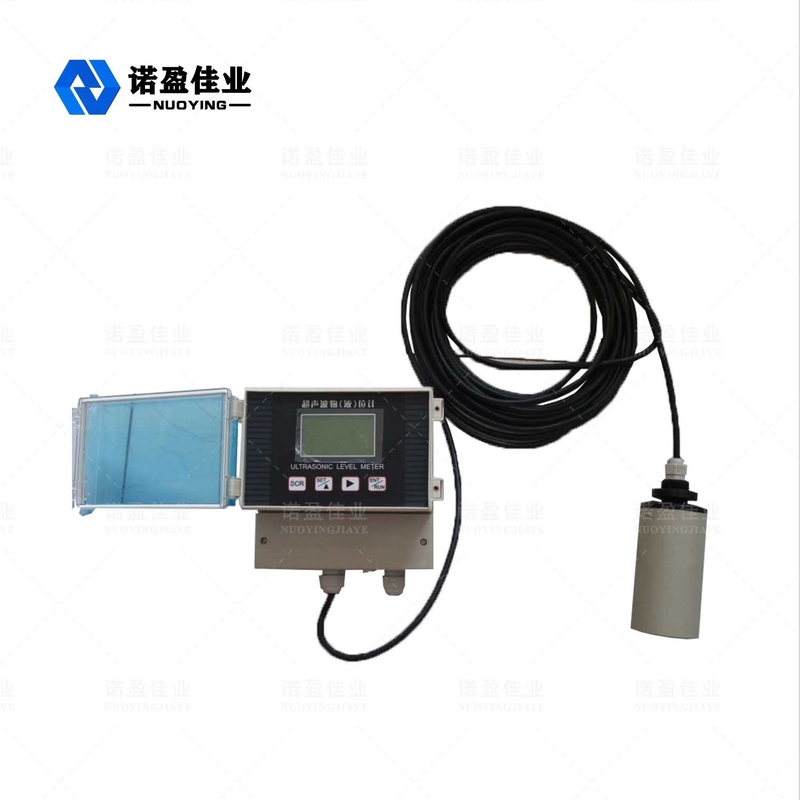

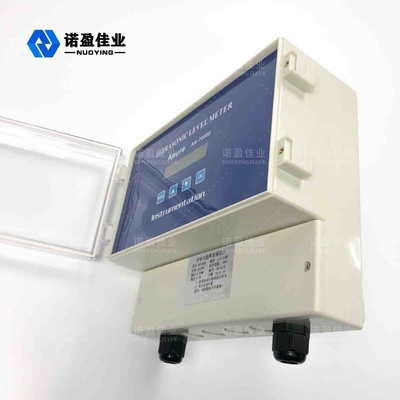

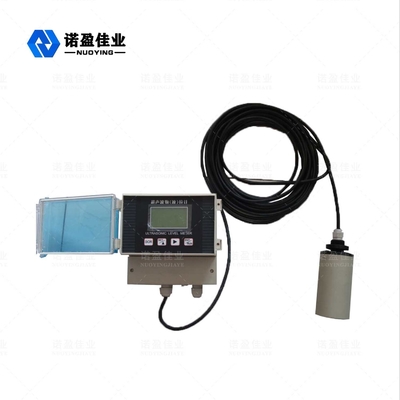

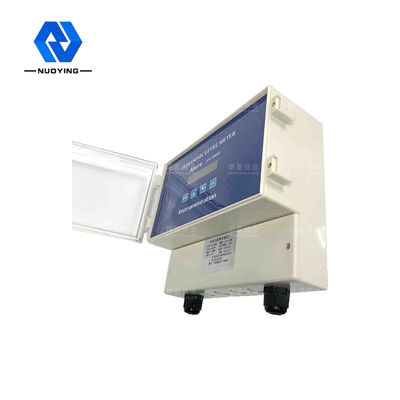

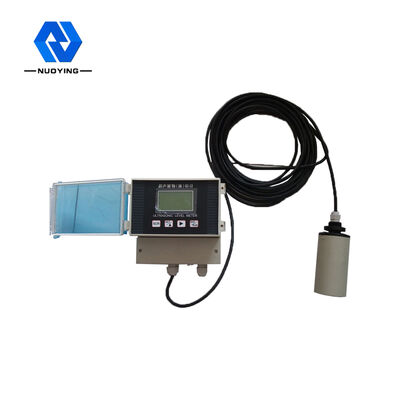

Commutatore livellato ultrasonico liquido spaccato di 24VDC NYCSUK-502 relativo al filo
Principio di funzionamento livellato ultrasonico del commutatore NYSCSUK-502

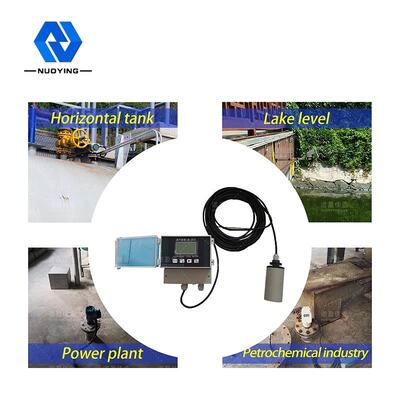

I combustibili, lubrificanti, prodotti chimici, antiparassitari ed alcune soluzioni acquose specifiche in sistemi commerciali di trasporto o di produzione industriale sono trasferite in serbatoi, in modo da è essenziali per tenere l'informazione ambientale (posizione, temperatura, livello liquido, pressione, ecc.) dei carri armati nell'intero sistema. Il commutatore livellato ultrasonico è installato sulla cima del contenitore. Sotto il controllo dell'unità elettronica, la sonda invia un fascio di impulso ultrasonico all'oggetto misurato. L'onda sonora è riflessa dalla superficie dell'oggetto e la parte dell'eco riflesso è ricevuta dalla sonda ed ha convertito in segnale elettrico.

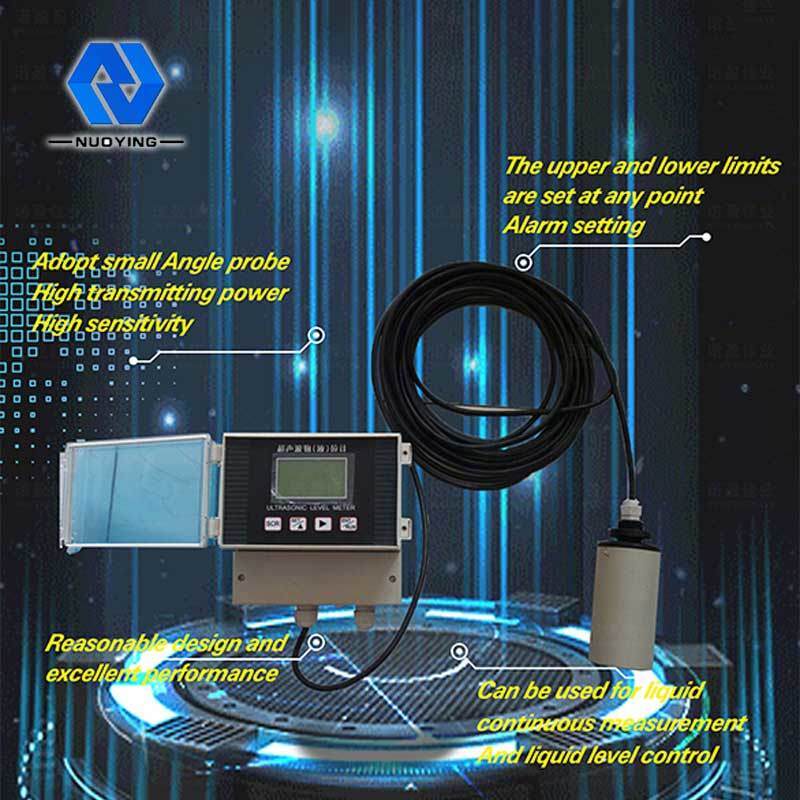

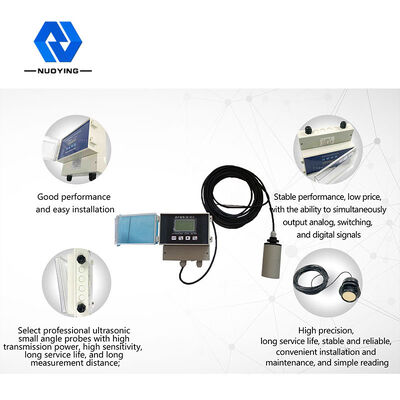

Caratteristica del progetto livellata ultrasonica del commutatore NYSCSUK-502
1. Progettazione ragionevole, prestazione eccellente, struttura semplice ed installazione conveniente.
2. L'ultrasonico adotta una piccola sonda di angolo, che ha l'alti potere e sensibilità della trasmissione.
3. alloggio 316L di acciaio inossidabile e cavo rivestito di Teflon®.
4. alta resistenza della corrosione e struttura chiusa ermeticamente, IP68.
Parametri tecnici del commutatore livellato ultrasonico NYSCSUK-502
| Applicazione tipica | Misura livellata liquida |
| Gamma di frequenza | 40KHz, 100KHz |
| Tipo della sonda | Integrato |
| Materiale della sonda | PP/PVC/PTFE/304 (facoltativo) |
| Campo di misura | 0~20m |
| Accuratezza di misura | <0.25% (Range<20m) |
| Angolo di misurazione | 10° |
| Alimentazione elettrica | 24VDC, 220VAC |
| Temperatura trattata | -20~+80℃ |
| Pressione trattata | Pressione normale |
| Collegamento trattato | Filo, flangia, montaggio del sostegno (facoltativo) |
| Uscita del segnale | 4… 20mA/HART/RS485… |
| Modo di esposizione | Livello liquido, distanza (altezza vuota) |
| Regolazione dell'uscita | Regolazione di limite superiore, regolazione limite inferiore |
| Esposizione | LCD |
| Materiale di Shell | Polipropilene/alluminio |
| Classe di protezione | IP67 |
| Grado protetto contro le esplosioni | ExiaCT6Ⅱ GA |
