Dettagli:
|
Applicazione tipica: | Liquido | Modello di prodotto: | NYCZ500 |
---|---|---|---|
Metodo di installazione: | Superiore montato | Campo di misura: | 0-50~5000mm (tipo di cavo: 25m) |
Accuratezza di misurazione: | +0.5mm | Temperatura trattata: | - Una temperatura ambiente di 40~+200 ℃: - influenza di temperatura di 40~+80 ℃: ℃ del ± 0,5 |
Pressione trattata: | -0.1~+10.0MPa | Connessione: | Infili, flangi, inquadri (facoltativo) |
Evidenziare: | Misuratore di livello magnetostrittivo industriale,misuratore di livello del liquido magnetostrittivo montato in alto |
Applicabilità più ampiaMisuratore di livello del liquido magnetostrittivo Forte affidabilitàApplicazioni industriali
Eccellente sicurezzaMisuratore di livello del liquido magnetostrittivo facile da installare e mantenerePrincipio operativo

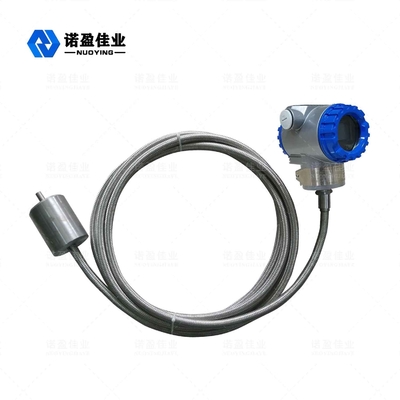

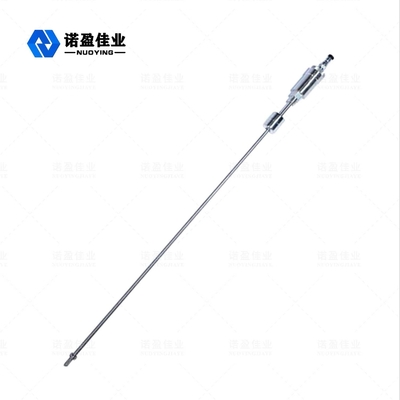

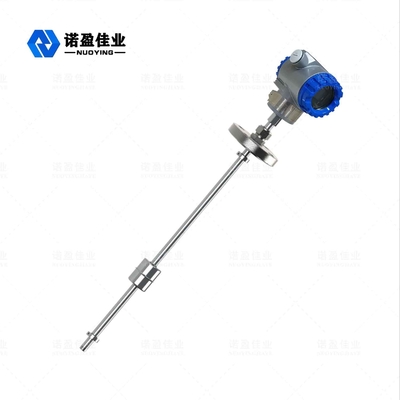

Come mostra l'immagine, il misuratore di livello del liquido magnetostrittivo è formato da un'asta di misurazione, una camera elettronica e una sfera galleggiante senza contatto alloggiata sull'asta di misurazione.
Il filo magnetostrittivo (filo per onde guidate) è installato nell'asta di misurazione.L'asta di misurazione è realizzata in tubo di acciaio inossidabile amagnetico, che protegge il filo dell'onda guidata.Quando lo strumento è in funzione, il generatore di impulsi nella camera elettronica emette un impulso di partenza che trasmette attraverso il filo, genera un campo magnetico rotante in movimento.Quando questo campo magnetico incontra il campo magnetico permanente nella sfera galleggiante, genera un effetto di allungamento magnetostrittivo, che fa attorcigliare il filo dell'onda guidata e generare un'onda meccanica a velocità costante che trasmette in due direzioni.L'onda meccanica che raggiunge l'estremità dell'asta di misura viene assorbita dalla serranda.L'onda meccanica che ritrasmette alla camera elettronica viene rilevata dal dispositivo di raccolta dell'energia installato nella camera elettronica e quindi convertita nel corrispondente impulso di corrente.Il dispositivo di rilevamento dell'energia calcola la differenza di tempo tra i due impulsi per fornire una misurazione accurata del livello del liquido.
Misuratore di livello del liquido magnetostrittivoCaratteristica di design
◎ Applicabilità più ampia, con una varietà di moduli sonda, moduli di connessione al processo e materiali di produzione, che possono essere personalizzati.
◎ Forte affidabilità: poiché l'indicatore di livello del liquido magnetostrittivo adotta il principio della guida d'onda.L'intero convertitore è racchiuso in un tubo di acciaio inossidabile, che non è a contatto con il mezzo di misura.Il sensore funziona in modo affidabile e ha una lunga durata.
◎ Alta precisione: poiché l'indicatore di livello del liquido magnetostrittivo funziona con l'impulso della guida d'onda, lo spostamento misurato viene determinato misurando il tempo dell'impulso iniziale e dell'impulso finale durante il lavoro, quindi l'accuratezza della misurazione è elevata e la risoluzione è migliore dello 0,01% FS, che è una precisione difficile da ottenere con altri sensori.
◎ Eccellente sicurezza: l'indicatore di livello del liquido magnetostrittivo ha elevate prestazioni antideflagranti, è intrinsecamente sicuro e sicuro da usare ed è particolarmente adatto per la misurazione di materie prime chimiche e liquidi infiammabili.Non è necessario aprire il coperchio del serbatoio durante la misurazione per evitare l'insicurezza della misurazione manuale.
◎ L'indicatore di livello magnetostrittivo è di facile installazione e manutenzione: l'indicatore di livello magnetostrittivo è generalmente installato attraverso l'apertura della tubazione esistente sulla sommità del serbatoio, particolarmente adatto per l'installazione di serbatoi di accumulo interrati e serbatoi di accumulo che sono stati messi in esercizio, e può non pregiudica la normale produzione durante il processo di installazione.
Misuratore di livello del liquido magnetostrittivo Parametro del prodotto
Applicazione tipica | liquido |
Modello di prodotto | NYCZ500 |
Materiale dell'asta della sonda | 304, 316 (facoltativo) |
Campo di misura | 0-50~5000 mm (tipo di cavo: 25 m) |
Precisione di misurazione | +0,5 mm |
Temperatura di processo | - 40~+200 ℃ Temperatura ambiente: - 40~+80 ℃ Influenza della temperatura: ± 0,5 ℃ |
Tempo di risposta | 0,2 ~ 5 ms |
Pressione di processo | -0,1~+10,0MPa |
Connessione al processo | filettatura, flangia, staffa (opzionale) |
Interfaccia elettrica | M20 x 1,5, G3/4'' |
Fornire energia | 24 V CC, 220 V CA (opzionale) |
Uscita del segnale | 4... 20mA/HART/RS485 |
Visualizza in loco | LCD (opzionale) |
Grado di protezione | IP65 |
Grado a prova di esplosione | Exia II CT6 (dettagli nel certificato) |
Misuratore di livello del liquido magnetostrittivoApplicazione del prodotto
Misura e controllo del livello di liquidi in ambito industriale
Controllo del livello del liquido di processo chimico Controllo del livello del liquido del serbatoio farmaceutico
Monitoraggio del livello dell'acqua della diga di controllo del serbatoio di alimenti e bevande
Misura e controllo dell'interfaccia olio-acqua per il trattamento dell'acqua potabile e delle acque reflue
Altre misure di livello del liquido e controllo del sistema di gestione della misurazione nella stazione di servizio
