Dettagli:
|
| Diametro:: | DN6-DN2000 | Alimentazione elettrica:: | 24 V CC |
|---|---|---|---|
| Precisione:: | ±0.2%, ±0.5% | Temperatura ambiente:: | -25℃~60℃ |
| Applicazione:: | Liquido conduttivo, fango | Uscita del segnale:: | 4~20 m. A, RS 485, HART, MODBUS |
| grado di protezione:: | IP65, IP67 | Temperatura media:: | - 40℃ ~+ 130℃ |
| Evidenziare: | Trasmettitore di flusso elettromagnetico tipo liquame,misuratore di portata elettromagnetico 24VDC,misuratore di portata elettromagnetico anti-interferenza |
||

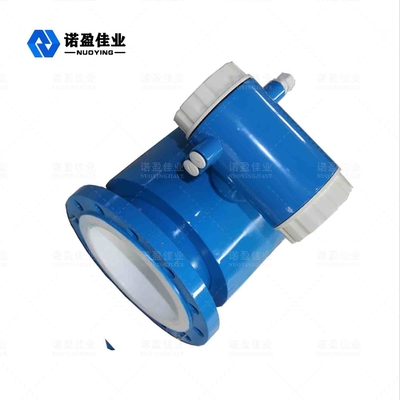

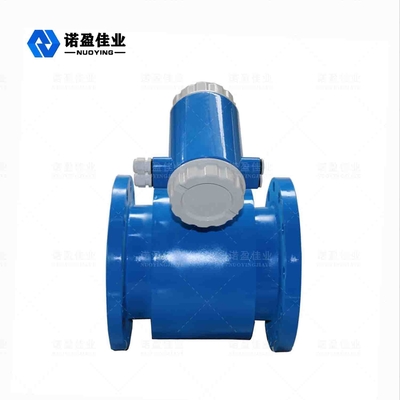

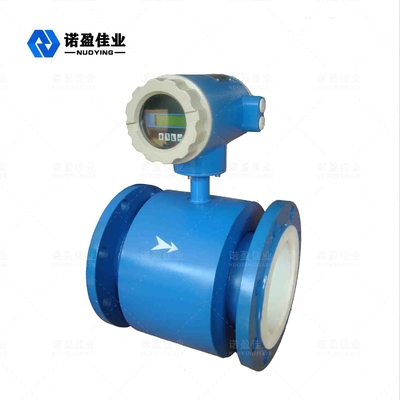

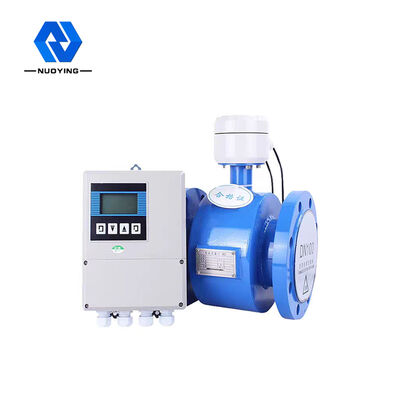

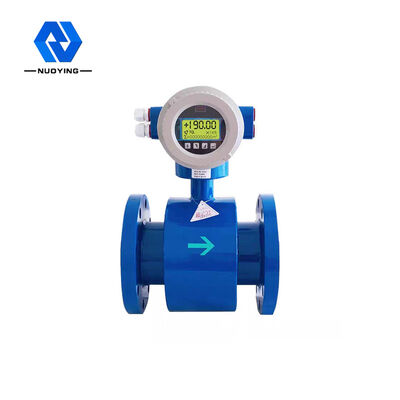

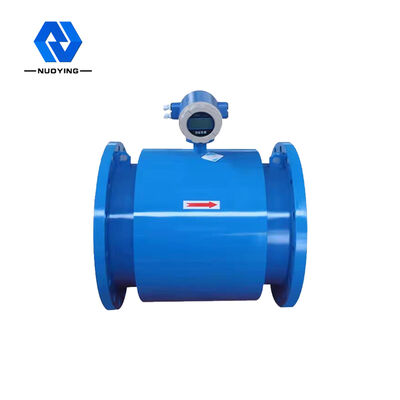

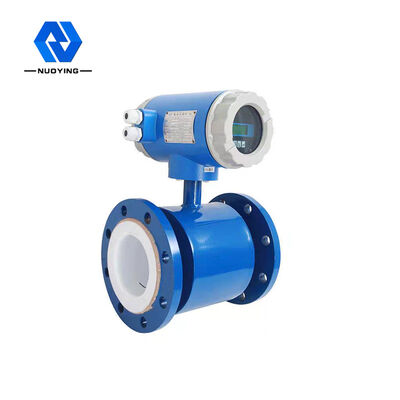

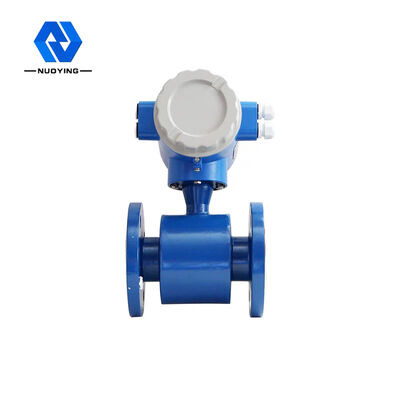

Misuratore di portata elettromagnetico tipo liquame
Il misuratore di portata elettromagnetico tipo liquame NYLL-JY è un misuratore di portata elettromagnetico dedicato alla misurazione di liquami, liquami minerali, acqua e liquami di carbone.Misurazione ad alta precisione.Il prodotto adotta la modalità di eccitazione ad alta frequenza o doppia frequenza,Ampia copertura per soddisfare i requisiti di vari fluidi conduttivi,che migliora efficacemente la capacità del segnale di rumore anti-slurry, una buona stabilità, un funzionamento conveniente e la concentrazione di misurazione può raggiungere il 5% ~ 60%.Alta velocità di calcolo, forte capacità anti-interferenza, misurazione affidabile e alta precisione. Nessun flusso di resistenza e parti attive nel tubo di misurazione, particolarmente adatto per flusso bifase liquido e solido, come: polpa, fango, liquame minerale, acqua e la misurazione del liquame di carbone, la concentrazione del liquame e il rapporto di qualità possono raggiungere il 40% e il normale intervallo di variazione è inferiore al 5%.
Misuratore di portata elettromagnetico tipo liquame Parametri tecnici
| mostrare | display digitale o caratteri, importo totale, percentuale, informazioni di allarme, ecc. | |
| Calcolatore cumulativo interno | Per il flusso diretto totale, il flusso inverso totale e il flusso netto possono ottenere un calcolo cumulativo a 10 bit. | |
| temperatura | -25℃~60℃ | |
| Norma di protezione | IP65 | |
| Tensione di alimentazione |
corrente alternata: CA (100 ~ 230) ± 15% V, 47 ~ 440 Hz, il consumo energetico massimo è 80 W; corrente continua: DC11 ~ 40 V, il consumo energetico massimo è 80 W. |
|
| produzione | Uscita volumetrica analogica | Con 4~20 m A/resistenza di carico di 650, l'uscita della quantità di simulazione a due vie è divisa in flusso diretto e quantità di simulazione di flusso inverso. |
| Doppia uscita impulsiva | Può riflettere il flusso in avanti e inverso, per un'onda quadra da 0 ~ 2000 Hz o un segnale di impulso a larghezza di impulso fissa. Parametri come la frequenza di ripetizione dell'impulso, la frequenza di taglio e la larghezza dell'impulso sono tutti programmati in modo programmatico. La frequenza può essere impostata da 1 a 2000, H z e qualsiasi valore intero nell'intervallo. Quando il transistor di uscita isolato è acceso, la corrente è 150 m A e la tensione aperta < 35 V. | |
| Doppia uscita allarme | È possibile programmare i seguenti parametri: flusso superiore e inferiore, rilevamento del controllo del traffico aereo;condizioni di errore;flusso avanti/indietro;polarità (aperto / spento) entro il campo specificato, impulso (frequenza) entro il campo specificato;frequenza di interruzione dell'impulso, ecc. Quando il transistor di uscita protetto dall'uscita di isolamento è acceso, la corrente è di 150 m A, in modo che in questo momento possa essere generata una tensione di 0 V. La tensione a circuito aperto è <35 V. | |
|
ingresso |
Calcolatore cumulativo a chiusura chiusa isolato dall'esterno. (Nota: non isolato da impulso e allarme) Isolamento nel volume analogico, volume impulso/segnale di allarme e massa, la tensione di isolamento è 500 V CC. | |
|
configurazione |
La configurazione è salvata in una memoria non volatile (disponibile generalmente per 10 anni). I valori preimpostati dall'utente stesso possono essere modificati. | |
| auto diagnosi | Il convertitore può confermare che l'hardware è normale e può effettuare la diagnosi dei guasti, ad esempio un guasto dell'azionamento della bobina, ecc. | |
| Impostazione della portata | Intervallo di misurazione della portata equivalente alla percentuale di portata massima (12 m/s), che può essere modificata. | |
| intercambiabilità |
Il convertitore è completamente disponibile in modo intercambiabile con i sensori MFD di vario calibro. Il convertitore può essere configurato sul campo. La sostituzione del convertitore non pregiudica le caratteristiche del sistema. |
|
| Sigillo scatola di contorno | M 20 * 1.5 Manicotto di tenuta. Può essere descritto sui requisiti speciali dell'utente. | |
| tempo costante | Tutti sono programmabili da 1 secondo a 120 secondi. | |
| Visualizza la direzione |
Direzione di visualizzazione di un tipo di corpo: con la scelta di un misuratore di portata elettromagnetico integrato, la direzione visualizzata dal convertitore non è facilmente osservabile a causa della direzione della tubazione, che può essere soddisfatta scegliendo la direzione di visualizzazione (cioè orizzontale o verticale) |
|
| classificazione anti-pericolo | Exdmib II CT6 | |
| mostrare | Configurazione completa: le unità ingegneristiche sono opzionali, come il rapporto di flusso, l'unità di flusso, tutte le uscite, ecc. | |
| Rilevamento del controllo del traffico aereo: assicura la visualizzazione "0" durante il controllo del traffico aereo. | ||
| Intercambiabilità: il convertitore/sensore è intercambiabile senza compromettere le prestazioni. | ||
| Autodiagnosi: assicurarsi che il convertitore e il sensore funzionino correttamente. | ||
| Modalità test: è possibile testare diverse funzioni di uscita e display anche senza il collegamento del sensore. | ||
