Dettagli:
|
| Precisione:: | ±0.5%R, ±1%R (sotto DN200) | Flusso Rate Range:: | 0.5-10m/s |
|---|---|---|---|
| Umidità ambientale:: | 5%~95% | Uscita del segnale:: | 4-20m |
| Diametro nominale:: | 15~800mm | grado di protezione:: | IP65, può essere personalizzato fino a IP67 |
| Più alta temperatura media: | +80℃ | Grado di protezione: | Tipo separato IP68, IP65 |
| Evidenziare: | NYLL-CH Trasmettitore di flusso elettromagnetico,misuratore di portata elettromagnetico da 15 mm,trasmettitore di flusso elettromagnetico in acciaio inossidabile |
||

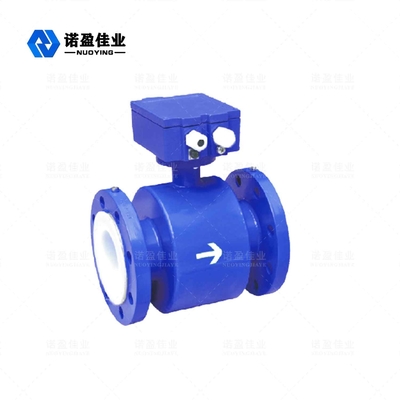

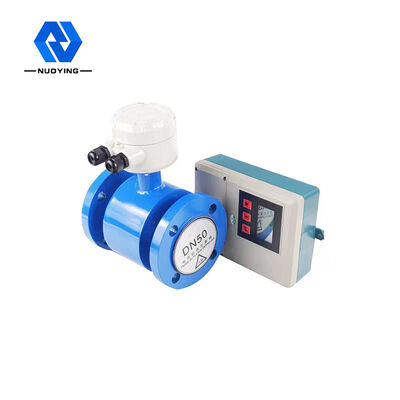

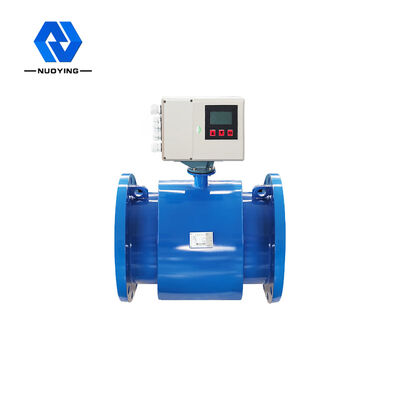

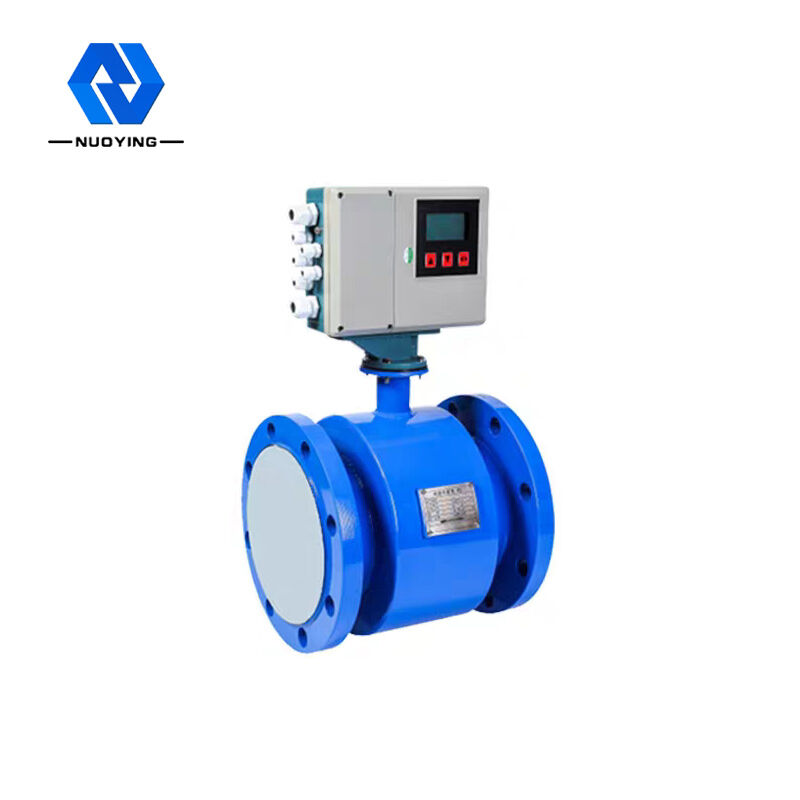

Trasmettitori di flusso elettromagnetico di NYLL-CH acciaio inossidabile di 800mm - di 15mm

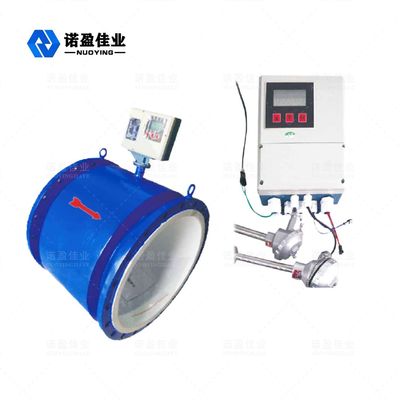

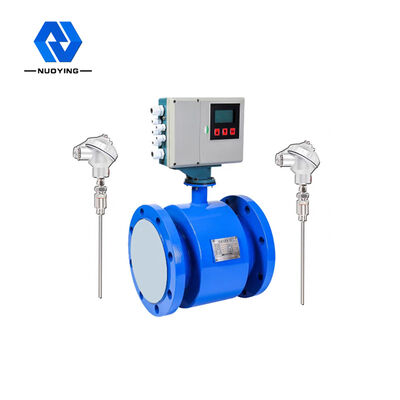

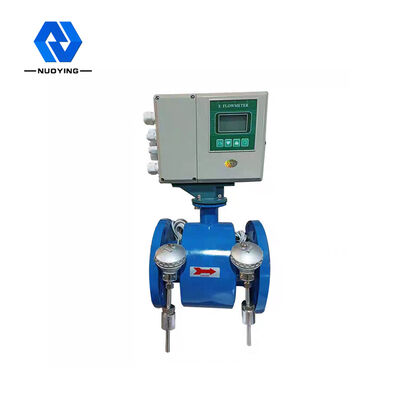

Contatore di calore elettromagnetico di NYLL-CH
Il metro elettromagnetico di energia termica di serie di NYLL-CH è un metro di misurazione per la misurazione del calore liberato dal liquido del calore caricato in un sistema di trasferimento di calore. Usa un'alta precisione, l'alta affidabilità del misuratore di portata elettromagnetico come misura di flusso, facendo uso di un'alta precisione, l'alta stabilità della resistenza termica del platino per fare la misura della temperatura, di modo che il metro di energia termica ha una prestazione molto eccellente di misura. Può essere ampiamente usato nella misura delle zone residenziali civili, degli edifici per uffici, delle imprese e delle istituzioni del riscaldamento centrale, del riscaldamento, del condizionamento d'aria e dell'altro calore.
Parametri tecnici elettromagnetici del contatore di calore di NYLL-CH
|
Norma Diametro nominale Gamma di portata Accuratezza Conducibilità media |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800mm 0.5-10m/s ±0.5%R, ±1%R (sotto DN200) Il valore teorico ≥5uS/cm, il valore reale ≥30uS/cm di uso. |
|||
| Pressione nominale | 1.0MPa standard | Optional1.6MPa | 2.5MPa facoltativo | 4.0MPa facoltativo |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Temperatura ambiente |
Sensore Tipo integrato |
0℃ - 或 di +80℃ - 25℃ - 或 +70-+250℃ di +120℃ -10℃ - +55℃ |
||
|
Più alto medium temperatura |
Tipo integrato | +80℃ | ||
|
Tipo separato |
Allineare del neoprene (CR) | +80℃ | ||
| Gomma di silicone (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) Allineare di PTFE (F4) Rivestimento del propilene di Polyfluoroethylene (F46) |
或 +120℃ di +80℃ | |||
|
Consumo di energia di tensione di potere di dimensione del porto del cavo del segnale in uscita Modo di comunicazione Gli elettrodi groundelectrodematerial della forma dell'elettrodo di Signalelectrodeand numerano la flangia di collegamento della flangia di collegamento |
4 -20mA; impulso/frequenza di 2kHz (difetto), SKHz (massimo): M20*1. 5 (giunto acqua di nylon standard della prova, giunto protetto contro le esplosioni facoltativo del metallo) 110/220VAC (100-240VAC), 50Hz/60Hz; 24VDC ±10% ≤20W RS -485, supporto MODBUS standard - protocollo di RTU, protocollo di HART, GPRS Acciaio inossidabile 316L, Hastelloy C, Hastelloy B, titanio, tantalio, platino L'inter tipo inserito, tipo inserito esterno elettrodi deve essere personalizzato 3-4 elettrodi standard (2 elettrodi di misurazione, 十 elettrodi colleganti), configurati dal calibro In conformità con il GB9119 standard nazionale (può essere personalizzato secondo le esigenze degli utenti) in conformità con il GB9119 standard nazionale (può essere personalizzato secondo le esigenze degli utenti) |
|||
| Messa a terra del materiale a massa dell'anello | Acciaio inossidabile, molibdeno-contenente acciaio inossidabile | |||
| DN15-DN450 | Acciaio inossidabile lCr18Ni9Ti (acciaio inossidabile austenitico normale SUS321) | |||
| Abitazione del materiale | Il acciaio al carbonio standard, acciaio inossidabile deve essere personalizzato | |||
| Grado di protezione | Tipo separato IP68, IP65 | |||
| Tipo integrato IP65 | ||||
Caratteristiche del progetto elettromagnetiche del contatore di calore di NYLL-CH
◎La resistenza termica PT1000 è usata per la misura della temperatura ed il misuratore di portata elettromagnetico per la misura di flusso, con l'alta prestazione stabile ed affidabile ed eccellente di accuratezza di misura.
◎Il tubo di misura non ha parti della resistenza, nessun danno di pressione, non colpito da cattiva qualità dell'acqua.
◎La gamma misurata di flusso è ampia e la portata può essere fissata da 0,5 m/s a 10m/s.
◎L'esposizione LCD della lampadina del grande schermo in tutto il cinese, può essere letta chiaramente alla forte luce ed a nessuna luce.
◎Ha la funzione simultanea dell'esposizione del tasso cumulativo del calore, della portata cumulativa, del tasso istantaneo del calore, della portata istantanea, della temperatura della presa di acqua, della temperatura efluenta dell'acqua e di altri dati.
◎Il metodo di correzione termico del calore di entalpia con il mutamento di temperatura casuale è adottato per assicurare la misura accurata alle temperature dell'acqua differenti.
◎Con MODBUS, HART, GPRS, uscita di comunicazione digitale di PROFIBUS, conveniente per la comunicazione a distanza. Funzione della protezione di parola d'ordine, non potete modificare i parametri di lavoro senza una parola d'ordine.
