Dettagli:
|
| Applicazione tipica: | Misura livellata liquida dell'interfaccia | Modelli del prodotto: | NYCZ 500 |
|---|---|---|---|
| Il tipo di forma dell'antenna: | Cavo | Il materiale della forma dell'antenna: | 316 |
| Accuratezza della misura: | ± 0.5mm | Pressione trattata: | -0,1 ~10MPa |
| Connessione al processo: | Flangia | Grado protetto contro le esplosioni: | Exia II CT6Ga |

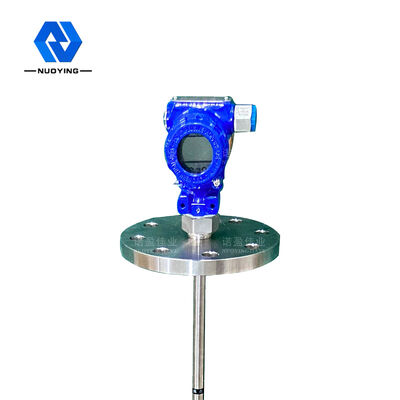

| Evidenziare: | Trasmettitore di livello magnetostrittivo a flangia,indicatore di livello magnetostrittivo a cavo |
||

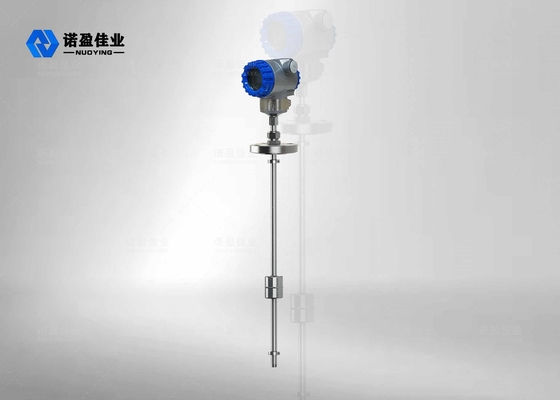

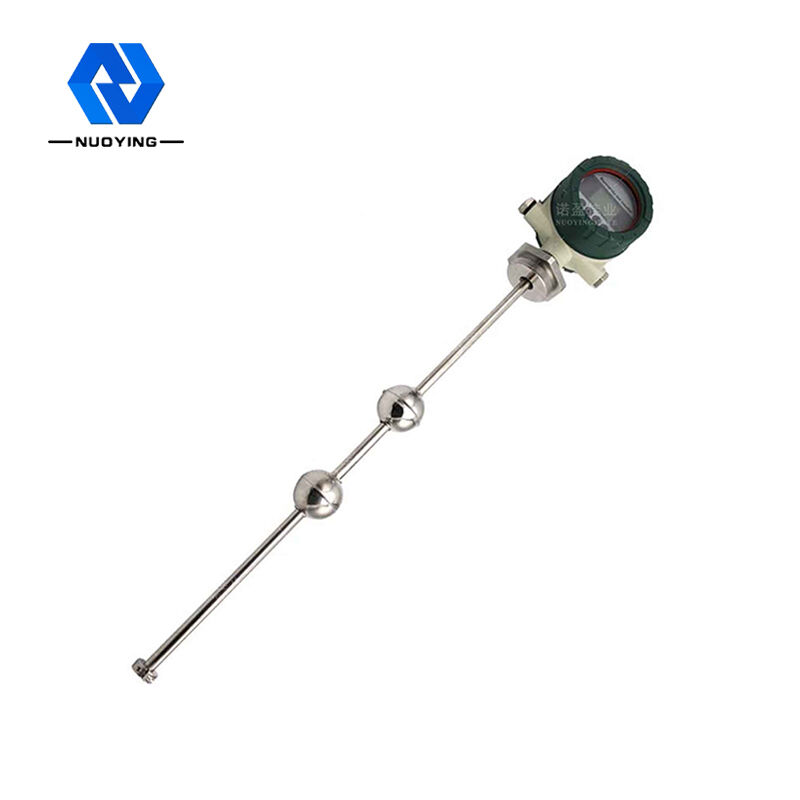

Indicatore di livello magnetostrittivo ad alta affidabilità per la misura di liquidi
Principio di funzionamento di Indicatore di livello magnetostrittivo ad alta affidabilità per la misura di liquidi
Il misuratore di livello del liquido magnetostrittivo, il compartimento elettronico emette un generatore di impulsi iniziale, l'impulso iniziale nella trasmissione del filo della guida d'onda, produce un campo magnetico rotante lungo la direzione del filo della guida d'onda, quando il campo magnetico con la sfera galleggiante del campo magnetico permanente quando si sono incontrati, magnetostrittivo effetto, nella torsione del filo della guida d'onda per produrre un'onda meccanica a velocità costante.La trasmissione dell'onda meccanica in entrambe le direzioni, arrivata all'estremità dell'asta l'onda meccanica viene assorbita dall'ammortizzatore, torna nella direzione dell'onda meccanica il magazzino elettronico è stato installato nel magazzino elettronico può captare le istituzioni percepite, si traduce nel corrispondente impulso di corrente , può raccogliere le istituzioni per calcolare la differenza di tempo tra due impulsi, l'altezza del livello del liquido può essere misurata con precisione.
Caratteristica di design di Indicatore di livello magnetostrittivo ad alta affidabilità per la misura di liquidi
◎Applicabilità più ampia, con più forme di sonda, più moduli di connessione al processo, più materiali di produzione e design personalizzabile
◎ forte affidabilità: poiché l'indicatore di livello del liquido magnetostrittivo adotta il principio della guida d'onda, non vi è alcuna parte mobile meccanica, quindi non vi è attrito e usura.L'intero convertitore è racchiuso in un tubo di acciaio inossidabile, che non è a contatto con il mezzo di misura.Il sensore funziona in modo affidabile e ha una lunga durata
◎ alta precisione: poiché il misuratore di livello del liquido magnetostrittivo funziona con l'impulso in guida d'onda, lo spostamento misurato viene determinato misurando il tempo dell'impulso di inizio e dell'impulso di fine, quindi l'accuratezza della misurazione è elevata e la risoluzione è migliore dello 0,01% FS, che è difficile da ottenere con altri sensori
◎ alta sicurezza: il misuratore di livello del liquido magnetostrittivo ha elevate prestazioni antideflagranti, sicurezza intrinseca e antideflagrante, uso sicuro ed è particolarmente adatto per la misurazione di materie prime chimiche e liquidi infiammabili.Non è necessario aprire il coperchio del serbatoio durante la misurazione per evitare l'insicurezza della misurazione manuale.
◎ misuratore di livello del liquido magnetostrittivo è di facile installazione e di facile manutenzione: il misuratore di livello del liquido magnetostrittivo è generalmente installato attraverso l'orifizio della tubazione esistente sulla sommità della vasca, particolarmente adatto per l'installazione di serbatoi di accumulo interrati e serbatoi di accumulo che sono stati messi in funzione e il normale funzionamento non può essere influenzato durante il processo di installazione
parametri tecnicidel misuratore di livello del liquido magnetostrittivo
| Applicazione tipica | Liquido, misurazione dell'interfaccia |
|
Modello di prodotto |
NYCZ500 |
|
Forma dell'antenna |
Cavo, tipo a palo |
|
Materiale dell'antenna |
304.316 |
| campo di misura | 0-50 m~5000 mm (cavo: 25 m) |
| Precisione di misura | ±0,5 mm |
| Alimentazione elettrica | 24 V CC (due linee, quattro linee), 220 V CA |
|
uscita del segnale |
4...20mA/HART/RS485/Modbus... |
| Corrente di lavoro |
4…20 mA |
| Caratteristiche del carico | Quando viene emessa la corrente, la massima resistenza di carico è 600Ω;Quando viene emessa la tensione, la resistenza di carico massima è di 2 mA |
| Temperatura di processo | -40~+200℃ |
| tempo di risposta | 0,2 ~ 5 ms |
| Pressione di processo | -0.1~10.0MPa |
| Connessione al processo | filettatura, staffa, flangia (selezionabile) |
| rapporto di risoluzione | ± 1 mm |
| livelli di protezione | IP65, IP67, IP68 (selezionabile) |
| Grado antideflagrante | Exia II CT6 Ga,Exd II CT6 Gb(Vedi certificato per i dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
