Dettagli:
|
Applicazione tipica: | misura dell'interfaccia | Modelli del prodotto: | NY CZ500 |
---|---|---|---|
Il tipo di forma dell'antenna: | Rod | Il materiale della forma dell'antenna: | 304 |
Accuratezza della misura: | ±0.5 millimetro | Pressione trattata: | -0,1 MPa ~10,0 |
Connessione al processo: | Sostegno | Grado protetto contro le esplosioni: | Exia II CT 6 |
Evidenziare: | Misuratore di livello del liquido magnetostrittivo 24VDC,misuratore di livello del liquido magnetostrittivo con display LCD,indicatore di livello magnetostrittivo della staffa |

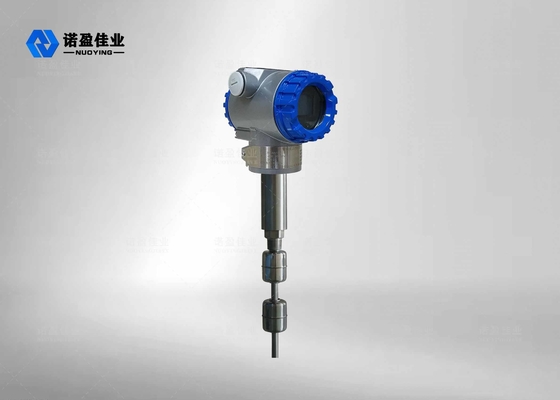

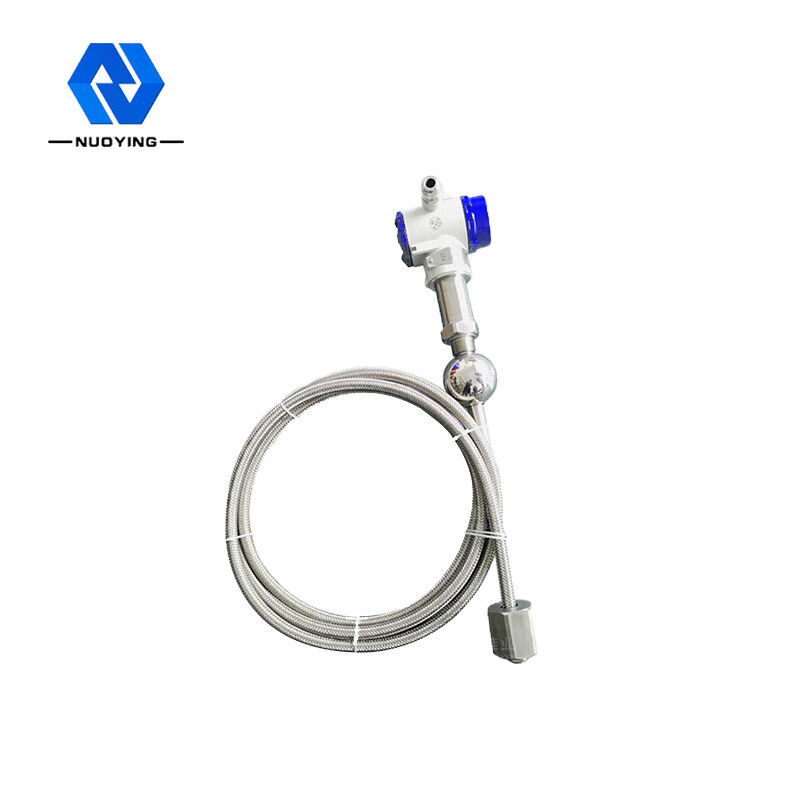

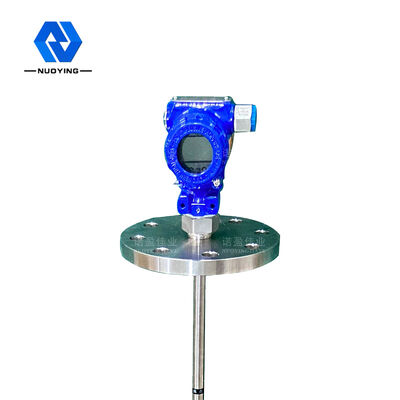

Misuratore di livello del liquido magnetostrittivo 24VDC con display LCD
Principio di funzionamento diMisuratore di livello del liquido magnetostrittivo 24VDC con display LCD
L'indicatore di livello del liquido magnetostrittivo è composto principalmente da tre parti: trasmettitore elettronico, sfera galleggiante e asta di rilevamento.Durante il lavoro, la sfera galleggiante sale o scende con il livello del liquido lungo il condotto.La sfera galleggiante è dotata di un magnete permanente e forma un campo magnetico attorno ad essa;il trasmettitore elettronico invia periodicamente un impulso di corrente, detto impulso iniziale, che si propaga lungo la linea magnetostrittiva., attorno ad esso si genera anche un campo magnetico durante il movimento discendente;nel momento in cui i due campi magnetici si incontrano si genera una forza di torsione che agisce sulla linea magnetostrittiva per formare un impulso di ritorno.L'impulso viaggia verso l'alto a velocità fissa e viene ricevuto dal trasmettitore elettronico.Utilizzando il principio dell'effetto Weidmann (il principio di funzionamento della magnetostrizione) e per mezzo della moderna tecnologia elettronica avanzata, l'altezza del livello del liquido può essere misurata con precisione misurando l'intervallo di tempo tra l'impulso iniziale e l'impulso di ritorno.L'indicatore di livello del liquido prodotto con questo metodo è il prodotto più accurato, semplice, stabile, affidabile e maturo nel campo della misurazione del livello del liquido.Soprattutto nell'ambiente comune come il range ridotto, la temperatura normale e la pressione normale, presenta vantaggi unici ed è incomparabile con altri metodi di misurazione.
Caratteristica di designdiMisuratore di livello del liquido magnetostrittivo 24VDC con display LCD
◎Applicabilità più ampia, con più forme di sonda, più moduli di connessione al processo, più materiali di produzione e design personalizzabile
◎forte affidabilità: poiché l'indicatore di livello del liquido magnetostrittivo adotta il principio della guida d'onda, non c'è parte mobile meccanica, quindi non c'è attrito e usura.L'intero convertitore è racchiuso in un tubo di acciaio inossidabile, che non è a contatto con il mezzo di misura.Il sensore funziona in modo affidabile e ha una lunga durata
◎alta precisione: poiché il misuratore di livello del liquido magnetostrittivo funziona con l'impulso in guida d'onda, lo spostamento misurato è determinato misurando il tempo dell'impulso di inizio e dell'impulso di fine, quindi l'accuratezza della misurazione è elevata e la risoluzione è migliore dello 0,01% FS, che è difficile da ottenere con altri sensori
◎alta sicurezza: il misuratore di livello del liquido magnetostrittivo ha elevate prestazioni antideflagranti, sicurezza intrinseca e antideflagrante, uso sicuro ed è particolarmente adatto per la misurazione di materie prime chimiche e liquidi infiammabili.Non è necessario aprire il coperchio del serbatoio durante la misurazione per evitare l'insicurezza della misurazione manuale.
◎il misuratore di livello del liquido magnetostrittivo è di facile installazione e di facile manutenzione: il misuratore di livello del liquido magnetostrittivo è generalmente installato attraverso l'apertura della tubazione esistente sulla sommità del serbatoio, particolarmente adatto per l'installazione di serbatoi di accumulo interrati e serbatoi di accumulo che sono stati messi in esercizio, e il normale funzionamento non può essere influenzato durante il processo di installazione
parametri tecnicidiMisuratore di livello del liquido magnetostrittivo 24VDC con display LCD
Applicazione tipica | Liquido, misurazione dell'interfaccia |
Modello di prodotto |
NYCZ500 |
Forma dell'antenna |
Cavo, tipo a palo |
Materiale dell'antenna |
304.316 |
campo di misura | 0-50 m~5000 mm (cavo: 25 m) |
Precisione di misura | ±0,5 mm |
Alimentazione elettrica | 24 V CC (due linee, quattro linee), 220 V CA |
uscita del segnale |
4...20mA/HART/RS485/Modbus... |
Corrente di lavoro |
4…20 mA |
Caratteristiche del carico | Quando viene emessa la corrente, la massima resistenza di carico è 600Ω;Quando viene emessa la tensione, la resistenza di carico massima è di 2 mA |
Temperatura di processo | -40~+200℃ |
tempo di risposta | 0,2 ~ 5 ms |
Pressione di processo | -0.1~10.0MPa |
Connessione al processo | filettatura, staffa, flangia (selezionabile) |
rapporto di risoluzione | ± 1 mm |
livelli di protezione | IP65, IP67, IP68 (selezionabile) |
Grado antideflagrante | Exia II CT6 Ga,Exd II CT6 Gb(Vedi certificato per i dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
