Dettagli:
|
Applicazione tipica: | Liquido | Modelli del prodotto: | NYCZ5 00 |
---|---|---|---|
Il tipo di forma dell'antenna: | Tipo di cavo | Il materiale della forma dell'antenna: | 304 o 316 |
Accuratezza della misura: | ± 0.5mm | Pressione trattata: | -0,1 ~ MPa 10,0 |
Connessione al processo: | filo (facoltativo) | Grado protetto contro le esplosioni: | Exia II CT6 (facoltativo) |
Evidenziare: | Misuratore di livello del liquido magnetostrittivo da 20 mA,indicatore di livello magnetostrittivo da 0 |

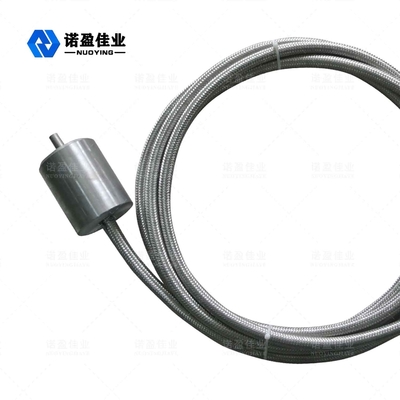

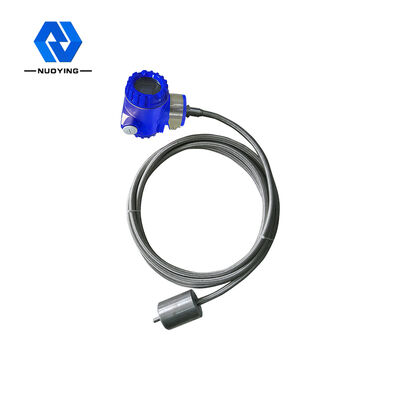

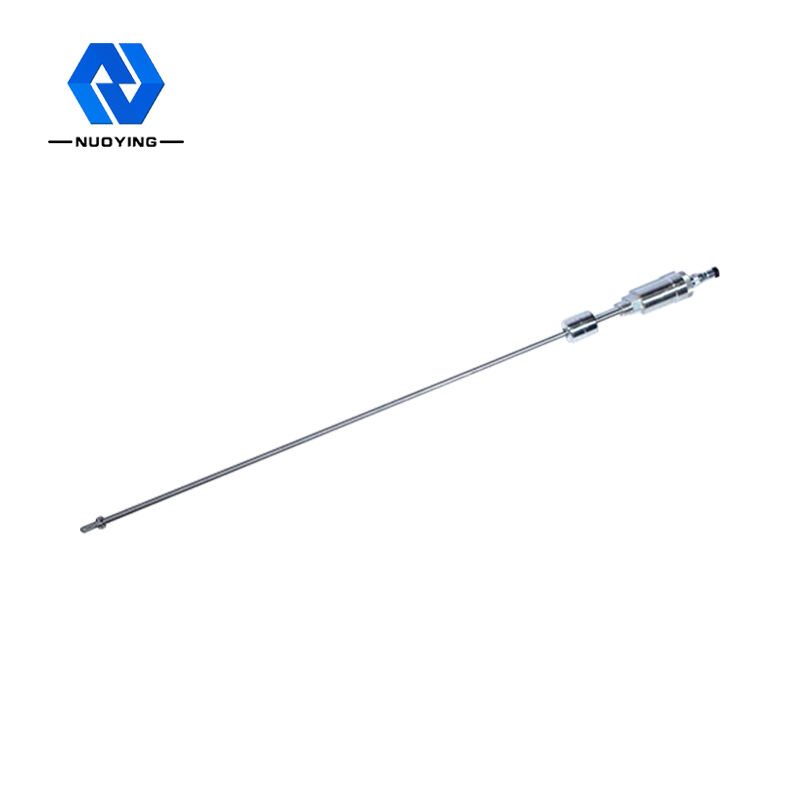

Misuratore di livello del liquido magnetostrittivo da 4-20 mA con alta precisione di 0,5 mm
Principio di funzionamento diMisuratore di livello del liquido magnetostrittivo da 4-20 mA con alta precisione di 0,5 mm
All'esterno dell'asta di misurazione del sensore dell'indicatore di livello del liquido magnetostrittivo è presente un galleggiante, che può muoversi su e giù lungo l'asta di misurazione al variare del livello del liquido.All'interno del galleggiante è presente una serie di anelli magnetici permanenti.Quando il campo magnetico della corrente impulsiva incontra il campo magnetico dell'anello magnetico generato dal galleggiante, il campo magnetico attorno al galleggiante cambia in modo che il filo guida d'onda in materiale magnetostrittivo generi un impulso d'onda torsionale nella posizione del galleggiante.Il filo della guida d'onda viene restituito e rilevato dal meccanismo di rilevamento.Misurando la differenza di tempo tra la corrente dell'impulso e l'onda torsionale, è possibile determinare con precisione la posizione del galleggiante, ovvero la posizione della superficie del liquido.I vantaggi tecnici dell'indicatore di livello del liquido magnetostrittivo: l'indicatore di livello del liquido magnetostrittivo è adatto per la misurazione del livello del liquido del livello del liquido pulito con requisiti di alta precisione e l'accuratezza può raggiungere 1 mm e l'accuratezza dell'ultimo prodotto può raggiungere 0,1 mm .Gli indicatori di livello magnetostrittivi possono essere utilizzati anche per misurare l'interfaccia tra due liquidi diversi.Il design antideflagrante è adatto per occasioni pericolose.Il design intelligente del circuito elettronico può calcolare il volume;l'unica parte mobile è il galleggiante e la manutenzione è estremamente bassa.
Caratteristica di designdiMisuratore di livello del liquido magnetostrittivo da 4-20 mA con alta precisione di 0,5 mm
◎Applicabilità più ampia, con più forme di sonda, più moduli di connessione al processo, più materiali di produzione e design personalizzabile
◎forte affidabilità: poiché l'indicatore di livello del liquido magnetostrittivo adotta il principio della guida d'onda, non c'è parte mobile meccanica, quindi non c'è attrito e usura.L'intero convertitore è racchiuso in un tubo di acciaio inossidabile, che non è a contatto con il mezzo di misura.Il sensore funziona in modo affidabile e ha una lunga durata
◎alta precisione: poiché il misuratore di livello del liquido magnetostrittivo funziona con l'impulso in guida d'onda, lo spostamento misurato è determinato misurando il tempo dell'impulso di inizio e dell'impulso di fine, quindi l'accuratezza della misurazione è elevata e la risoluzione è migliore dello 0,01% FS, che è difficile da ottenere con altri sensori
◎alta sicurezza: il misuratore di livello del liquido magnetostrittivo ha elevate prestazioni antideflagranti, sicurezza intrinseca e antideflagrante, uso sicuro ed è particolarmente adatto per la misurazione di materie prime chimiche e liquidi infiammabili.Non è necessario aprire il coperchio del serbatoio durante la misurazione per evitare l'insicurezza della misurazione manuale.
◎il misuratore di livello del liquido magnetostrittivo è di facile installazione e di facile manutenzione: il misuratore di livello del liquido magnetostrittivo è generalmente installato attraverso l'apertura della tubazione esistente sulla sommità del serbatoio, particolarmente adatto per l'installazione di serbatoi di accumulo interrati e serbatoi di accumulo che sono stati messi in esercizio, e il normale funzionamento non può essere influenzato durante il processo di installazione
parametri tecnicidiMisuratore di livello del liquido magnetostrittivo da 4-20 mA con alta precisione di 0,5 mm
Applicazione tipica | Liquido, misurazione dell'interfaccia |
Modello di prodotto |
NYCZ500 |
Forma dell'antenna |
Cavo, tipo a palo |
Materiale dell'antenna |
304.316 |
campo di misura | 0-50 m~5000 mm (cavo: 25 m) |
Precisione di misura | ±0,5 mm |
Alimentazione elettrica | 24 V CC (due linee, quattro linee), 220 V CA |
uscita del segnale |
4...20mA/HART/RS485/Modbus... |
Corrente di lavoro |
4…20 mA |
Caratteristiche del carico | Quando viene emessa la corrente, la massima resistenza di carico è 600Ω;Quando viene emessa la tensione, la resistenza di carico massima è di 2 mA |
Temperatura di processo | -40~+200℃ |
tempo di risposta | 0,2 ~ 5 ms |
Pressione di processo | -0.1~10.0MPa |
Connessione al processo | filettatura, staffa, flangia (selezionabile) |
rapporto di risoluzione | ± 1 mm |
livelli di protezione | IP65, IP67, IP68 (selezionabile) |
Grado antideflagrante | Exia II CT6 Ga,Exd II CT6 Gb(Vedi certificato per i dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
