Dettagli:
|
| Applicazione tipica: | Liquido o interfaccia | Modelli del prodotto: | NY-CZ500 |
|---|---|---|---|
| Il tipo di forma dell'antenna: | tipo della barretta o del cavo | Il materiale della forma dell'antenna: | 304/316 |
| Accuratezza della misura: | ± 0,5 millimetri | Pressione trattata: | -0,1 ~ 10.0MPa |
| Connessione al processo: | flangia, filo | Grado protetto contro le esplosioni: | Exia II CT6 (facoltativo) |
| Evidenziare: | Indicatore di livello magnetostrittivo liquido 24VDC,Indicatore di livello magnetostrittivo filettato,Trasmettitore di livello magnetostrittivo CZ500 |
||

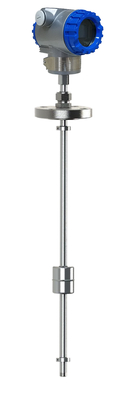

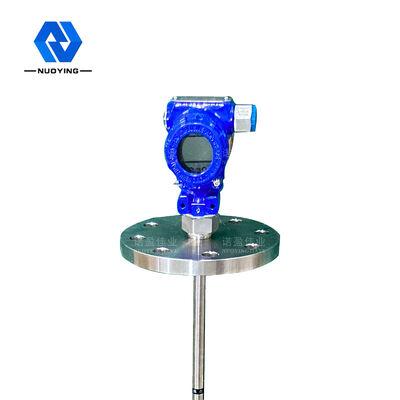

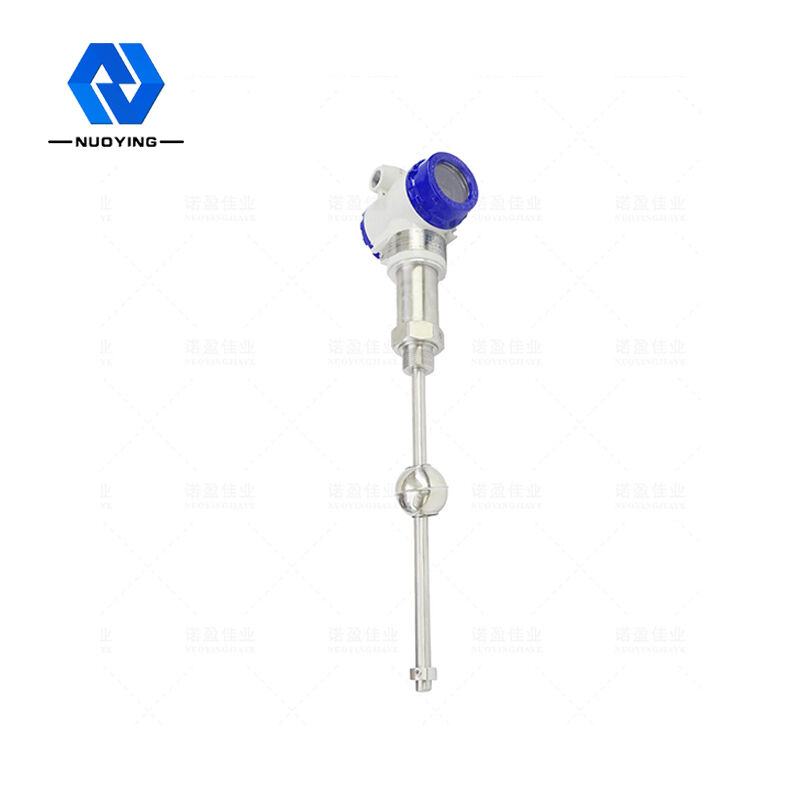

24VDC Indicatore di livello magnetostrittivo a due fili per la misura di liquidi
Principio di funzionamento di24VDC Indicatore di livello magnetostrittivo a due fili per la misura di liquidi
L'indicatore di livello magnetostrittivo è composto da tre parti: l'asta di rilevamento, l'unità del circuito e il galleggiante.Durante la misurazione, l'unità del circuito genera un impulso di corrente che viaggia lungo il filo magnetostrittivo e genera un campo magnetico a forma di anello.C'è un galleggiante all'esterno dell'asta di rilevamento e il galleggiante si muove su e giù lungo l'asta di rilevamento al variare del livello del liquido.Poiché nel galleggiante è installato un set di magneti permanenti, il galleggiante genera contemporaneamente un campo magnetico.Quando il campo magnetico attuale incontra il campo magnetico fluttuante, viene generato un impulso di "torsione" o impulso di "ritorno".Convertire la differenza di tempo tra l'impulso di "ritorno" e l'impulso di corrente in un segnale di impulso, in modo da calcolare la posizione effettiva del galleggiante e misurare il livello del liquido.
Caratteristica di designdi 24VDC Indicatore di livello magnetostrittivo a due fili per la misura di liquidi
◎Applicabilità più ampia, con più forme di sonda, più moduli di connessione al processo, più materiali di produzione e design personalizzabile
◎forte affidabilità: poiché l'indicatore di livello del liquido magnetostrittivo adotta il principio della guida d'onda, non c'è parte mobile meccanica, quindi non c'è attrito e usura.L'intero convertitore è racchiuso in un tubo di acciaio inossidabile, che non è a contatto con il mezzo di misura.Il sensore funziona in modo affidabile e ha una lunga durata
◎alta precisione: poiché il misuratore di livello del liquido magnetostrittivo funziona con l'impulso in guida d'onda, lo spostamento misurato è determinato misurando il tempo dell'impulso di inizio e dell'impulso di fine, quindi l'accuratezza della misurazione è elevata e la risoluzione è migliore dello 0,01% FS, che è difficile da ottenere con altri sensori
◎alta sicurezza: il misuratore di livello del liquido magnetostrittivo ha elevate prestazioni antideflagranti, sicurezza intrinseca e antideflagrante, uso sicuro ed è particolarmente adatto per la misurazione di materie prime chimiche e liquidi infiammabili.Non è necessario aprire il coperchio del serbatoio durante la misurazione per evitare l'insicurezza della misurazione manuale.
◎il misuratore di livello del liquido magnetostrittivo è di facile installazione e di facile manutenzione: il misuratore di livello del liquido magnetostrittivo è generalmente installato attraverso l'apertura della tubazione esistente sulla sommità del serbatoio, particolarmente adatto per l'installazione di serbatoi di accumulo interrati e serbatoi di accumulo che sono stati messi in esercizio, e il normale funzionamento non può essere influenzato durante il processo di installazione
parametri tecnicidiMisuratore di livello del liquido magnetostrittivo da 4-20 mA con alta precisione di 0,5 mm
| Applicazione tipica | Liquido, misurazione dell'interfaccia |
|
Modello di prodotto |
NYCZ500 |
|
Forma dell'antenna |
Cavo, tipo a palo |
|
Materiale dell'antenna |
304.316 |
| campo di misura | 0-50 m~5000 mm (cavo: 25 m) |
| Precisione di misura | ±0,5 mm |
| Alimentazione elettrica | 24 V CC (due linee, quattro linee), 220 V CA |
|
uscita del segnale |
4...20mA/HART/RS485/Modbus... |
| Corrente di lavoro |
4…20 mA |
| Caratteristiche del carico | Quando viene emessa la corrente, la massima resistenza di carico è 600Ω;Quando viene emessa la tensione, la resistenza di carico massima è di 2 mA |
| Temperatura di processo | -40~+200℃ |
| tempo di risposta | 0,2 ~ 5 ms |
| Pressione di processo | -0.1~10.0MPa |
| Connessione al processo | filettatura, staffa, flangia (selezionabile) |
| rapporto di risoluzione | ± 1 mm |
| livelli di protezione | IP65, IP67, IP68 (selezionabile) |
| Grado antideflagrante | Exia II CT6 Ga,Exd II CT6 Gb(Vedi certificato per i dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
