Dettagli:
|
| Applicazione tipica: | Liquido | Modelli del prodotto: | NYUH-Z |
|---|---|---|---|
| Forma dell'installazione: | Montato o superiore laterale montato | Materiale corporeo: | 304 o 316 |
| Campo di misura: | 0~6 m. | Precisione di misura: | ±3mm |
| Densità media: | ≥0.425 g/cm3 | Differenza di densità: | ≥0,1 g/cm3 |
| Evidenziare: | Indicatore di livello a falda magnetica con flangia,indicatore di livello a falda magnetica per misurazione di liquidi,indicatore di livello a galleggiante magnetico da 6 m |
||

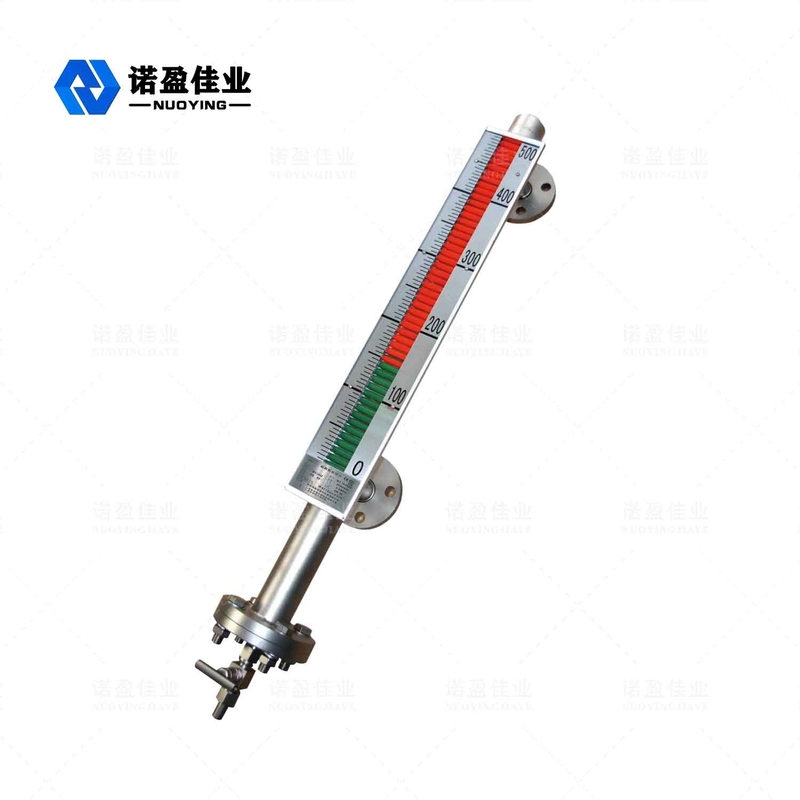

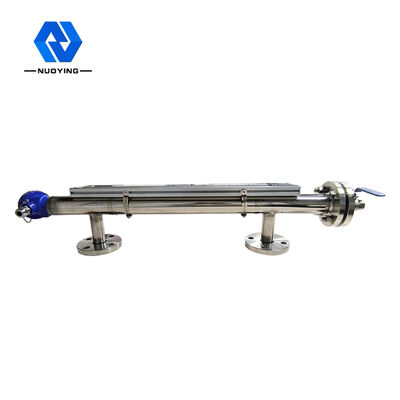

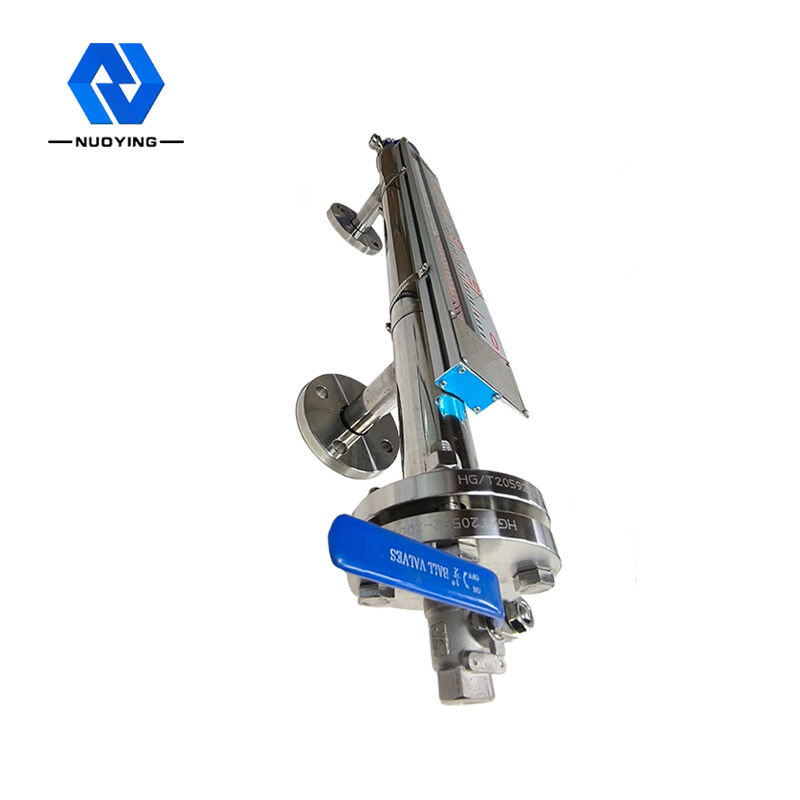

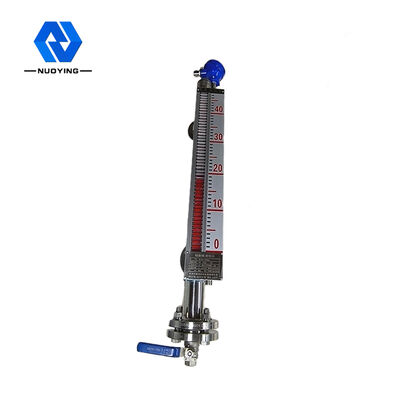

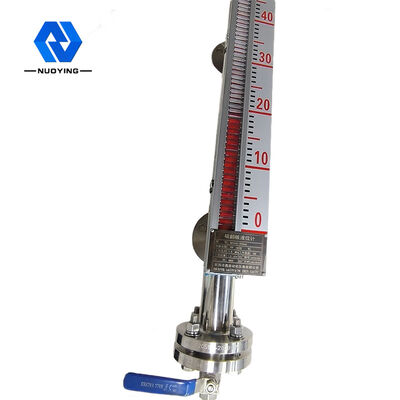

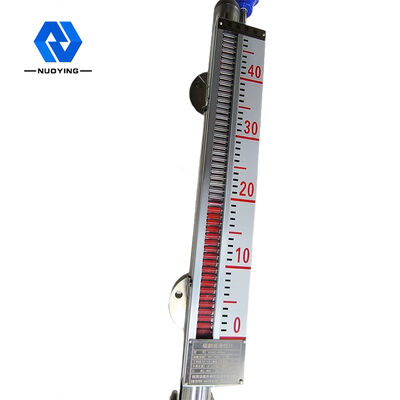

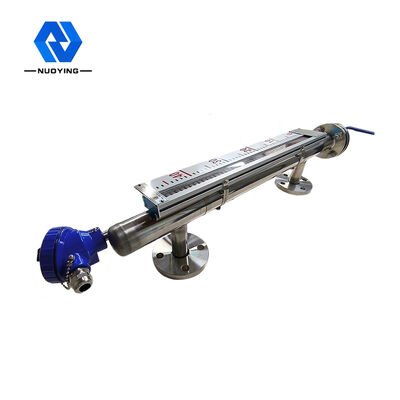

Indicatore di livello a falda magnetica con flangia da 6 m per la misurazione di liquidi
Principio di funzionamento diIndicatore di livello a falda magnetica con flangia da 6 m per la misurazione di liquidi
L'indicatore di livello a flap magnetico è sviluppato sulla base del principio della galleggiabilità (legge di Archimede) combinato con l'accoppiamento magnetico.Quando il livello del liquido nel contenitore misurato sale e scende, anche il galleggiante nel tubo principale dell'indicatore di livello sale e scende e il galleggiante L'acciaio magnetico permanente all'interno viene trasmesso all'indicatore in loco (righello) tramite accoppiamento magnetico, che fa ruotare la colonna girevole gialla, nera (o rossa e bianca).Quando il livello del liquido aumenta, la colonna girevole passa da bianca a rossa.Quando il livello del liquido scende, la colonna girevole passa dal rosso al bianco.La giunzione del rosso e del bianco dell'indicatore è l'altezza effettiva dell'indicatore di livello medio nel contenitore.
Caratteristica di designdiIndicatore di livello a falda magnetica con flangia da 6 m per la misurazione di liquidi
◎struttura semplice, funzionamento solido e affidabile, stabile
◎la scala di visualizzazione in loco è chiara, sorprendente e di facile lettura
◎può misurare e indicare il livello del liquido con liquido contaminato corrosivo, infiammabile, tossico, ad alta temperatura e agitato
◎è possibile selezionare più moduli di installazione e moduli di connessione
◎campo di pressione di progetto: vuoto completo fino a 10 MPa
◎intervallo di temperatura di progetto: - 160 ~ + 450 ℃
◎design professionale per pressioni e temperature speciali
parametri tecnicidiIndicatore di livello a falda magnetica con flangia da 6 m per la misurazione di liquidi
| Applicazione tipica | Misura del livello del liquido |
|
Modello di prodotto |
NYUHZ |
| Modulo di installazione | Montato lateralmente, montato in alto |
| Materiale corporeo | 304.316 |
| campo di misura | 0~6 m |
| Precisione di misura | ±3mm,±5mm, ±10mm, ±20mm (selezionabile) |
| Densità media | ≥0,425 g/cm3 |
| Differenza di densità | ≥0,1 g/cm3 |
| Viscosità media | ≤0.4Pa.S |
| Uscita di controllo | 220 V CA, 1 A |
| Uscita di trasmissione | 4...20mA (alimentazione 24VDC) |
| Temperatura di processo |
-50~+350℃ |
| Pressione di processo | -0,1~+16MPa |
| Connessione al processo | flangia (selezionabile) |
| rapporto di risoluzione | ± 1 mm |
| livelli di protezione | IP65, IP67, IP68 (selezionabile) |
| Grado antideflagrante | Exia II CT6 Ga,Exd II CT6 Gb(Vedi certificato per i dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
