Dettagli:
|
| Applicazione tipica: | Misurazione liquida | Modelli del prodotto: | NYU HERTZ |
|---|---|---|---|
| Forma dell'installazione: | lato montato | Materiale corporeo: | 304 |
| Campo di misura: | 0~ 6 m. | Precisione di misura: | ±3 millimetro |
| Densità media: | ≥0. 425 g/cm3 | Differenza di densità: | ≥0. 1 g/cm3 |
| Evidenziare: | Indicatore di livello con flap magnetico montato in alto,trasmettitore di livello magnetico con flap,indicatore di livello con flap magnetico da 6 m |
||

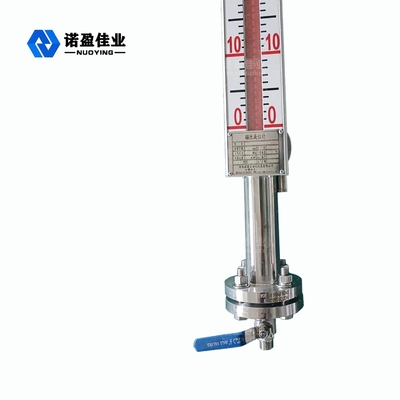

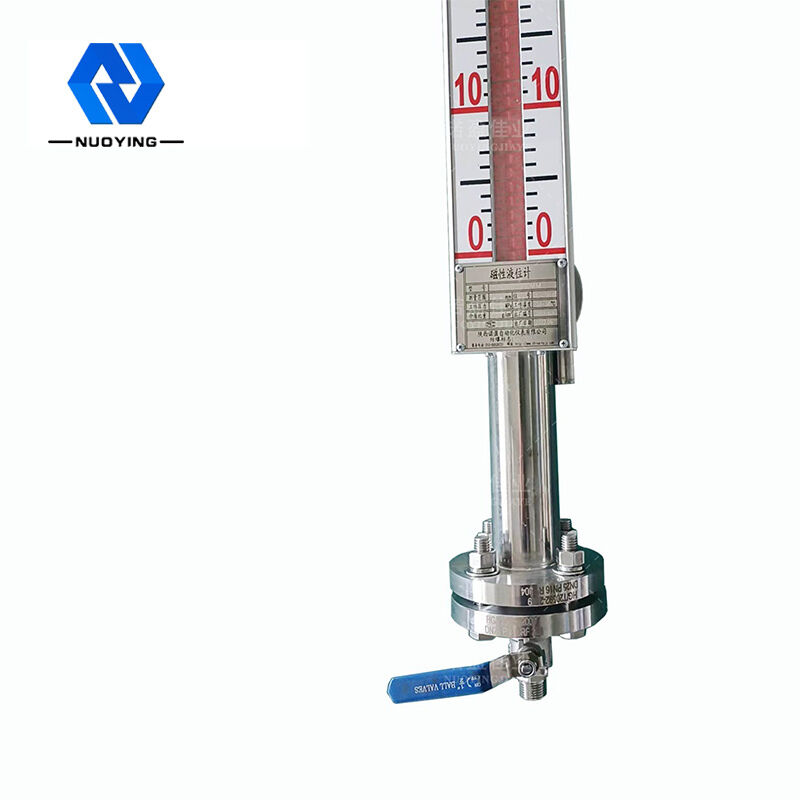

Indicatore di livello con aletta magnetica montato in alto con elevata precisione
Principio di funzionamento diIndicatore di livello con aletta magnetica montato in alto con elevata precisione
L'indicatore di livello a ribalta magnetica si basa sul principio del connettore e dell'accoppiamento magnetico per realizzare la misurazione in tempo reale del livello del liquido.Quando il livello del liquido nel recipiente misurato sale e scende, anche il galleggiante magnetico nel galleggiante salirà e scenderà.L'acciaio magnetico permanente nel galleggiante spinge l'aletta magnetica all'esterno del galleggiante a ruotare di 180 ° attraverso l'accoppiamento magnetico.I due lati dell'aletta sono dipinti con colori diversi (solitamente rosso e bianco) per indicare la posizione del livello del liquido.Generalmente, quando il livello del liquido nel contenitore sale, l'aletta vira dal bianco al rosso.Quando il livello del liquido nel contenitore scende, l'aletta passa dal rosso al bianco.La giunzione rossa bianca dell'indicatore è l'altezza effettiva del livello del liquido nel contenitore, in modo da ottenere una misurazione accurata del livello del liquido.
Caratteristica del designdiIndicatore di livello con aletta magnetica montato in alto con elevata precisione
◎struttura semplice, funzionamento solido e affidabile, stabile
◎la scala di visualizzazione in loco è chiara, sorprendente e di facile lettura
◎può misurare e indicare il livello del liquido con liquido contaminato corrosivo, infiammabile, tossico, ad alta temperatura e agitato
◎è possibile selezionare più moduli di installazione e moduli di connessione
◎campo di pressione di progetto: vuoto totale fino a 10 MPa
◎intervallo di temperatura di progetto: - 160 ~ + 450 ℃
◎design professionale per pressioni e temperature speciali
parametri tecnicidiIndicatore di livello con aletta magnetica montato in alto con elevata precisione
| Applicazione tipica | Misura del livello del liquido |
|
Modello di prodotto |
NYUHZ |
| Modulo di installazione | Montaggio laterale, montaggio superiore |
| Materiale corporeo | 304,316 |
| campo di misura | 0~6 m |
| Precisione di misura | ±3mm,±5mm, ±10mm, ±20mm (selezionabile) |
| Densità media | ≥0,425 g/cm3 |
| Differenza di densità | ≥0,1 g/cm3 |
| Media viscosità | ≤0.4Pa.S |
| Uscita di controllo | 220 V CA, 1 A |
| Uscita trasmissione | 4...20mA(alimentazione 24VDC) |
| Temperatura di processo |
-50~+350℃ |
| Pressione di processo | -0.1~+16MPa |
| Connessione al processo | flangia (selezionabile) |
| rapporto di risoluzione | ±1 mm |
| livelli di protezione | IP65, IP67, IP68 (selezionabile) |
| Grado antideflagrante | Exia II CT6 Ga, Exd II CT6 Gb (vedi certificato per dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
