Dettagli:
|
| Applicazione tipica: | Livello liquido | Modelli del prodotto: | NY-UHZ |
|---|---|---|---|
| Forma dell'installazione: | Superiore montato | Materiale corporeo: | 316 |
| Campo di misura: | 0~ 6,0 m. | Precisione di misura: | ±3 millimetro |
| Densità media: | ≥ 0,425 g/cm3 | Differenza di densità: | ≥ 0,1 g/cm3 |
| Evidenziare: | Indicatore di livello a lembo magnetico liquido,indicatore di livello a lembo magnetico 20mA |
||

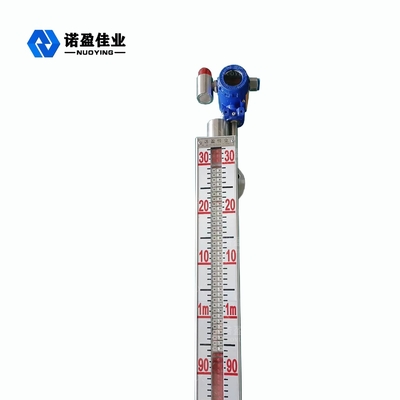

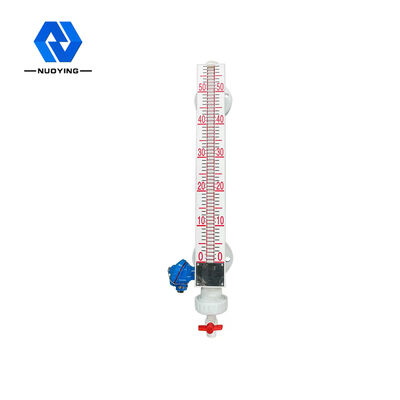

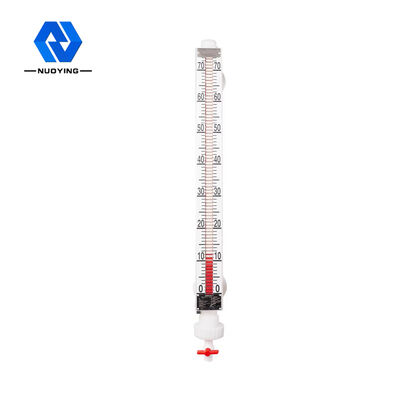

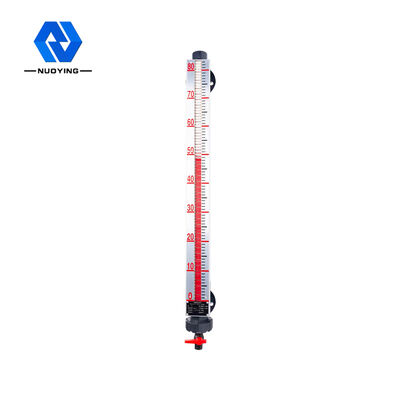

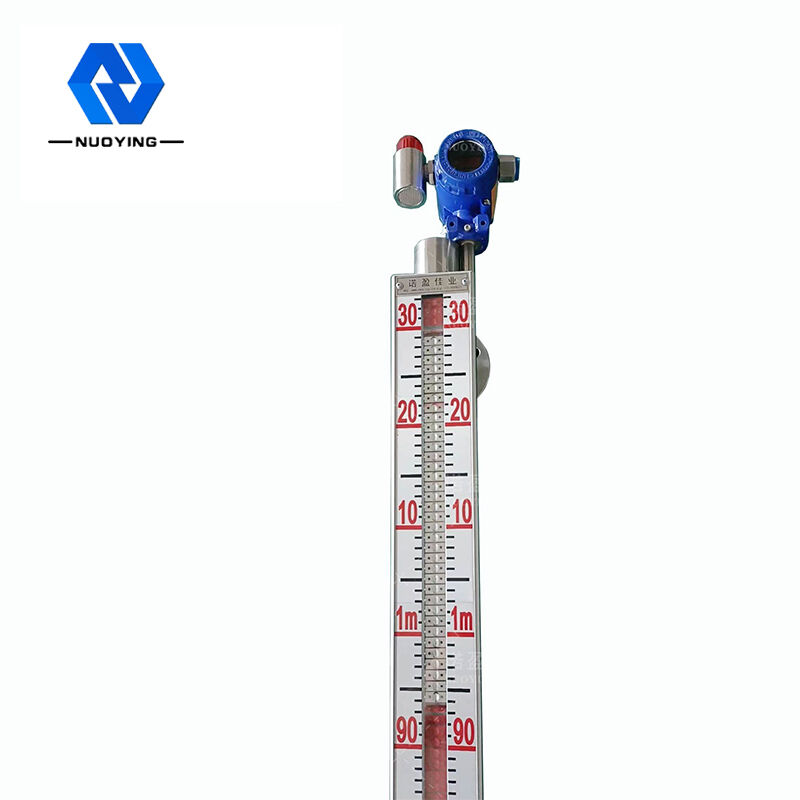

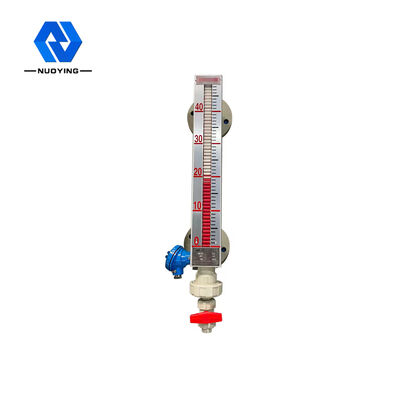

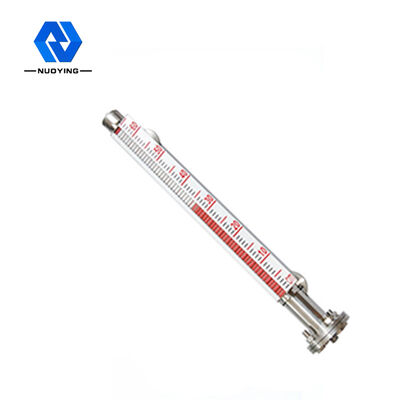

4-20mA Indicatore di livello con flap magnetico montato lateralmente
Principio di funzionamento di4-20mA Indicatore di livello con flap magnetico montato lateralmente
Il misuratore di livello a ribalta magnetica (noto anche come misuratore di livello a galleggiante magnetico) è sviluppato sulla base del principio della galleggiabilità e dell'accoppiamento magnetico.Quando il livello del liquido nel contenitore misurato sale e scende, anche il galleggiante magnetico nel tubo del corpo dell'indicatore di livello del liquido sale e scende, e il magnete permanente nel galleggiante viene trasmesso all'indicatore a colonna magnetica tramite accoppiamento magnetico, guidando il colonne capovolte rosse e bianche per capovolgere di 180 °, quando il livello del liquido aumenta, la colonna capovolta cambia da bianco a rosso e quando il livello del liquido scende, la colonna capovolta cambia da rosso a bianco e la giunzione rossa e bianca dell'indicatore è l'altezza effettiva del livello del liquido all'interno del contenitore, in modo da ottenere un livello del liquido limpido.istruire.
Caratteristica del designdi4-20mA Indicatore di livello con flap magnetico montato lateralmente
◎struttura semplice, funzionamento solido e affidabile, stabile
◎la scala di visualizzazione in loco è chiara, sorprendente e di facile lettura
◎può misurare e indicare il livello del liquido con liquido contaminato corrosivo, infiammabile, tossico, ad alta temperatura e agitato
◎è possibile selezionare più moduli di installazione e moduli di connessione
◎campo di pressione di progetto: vuoto totale fino a 10 MPa
◎intervallo di temperatura di progetto: - 160 ~ + 450 ℃
◎design professionale per pressioni e temperature speciali
parametri tecnicidi4-20mA Indicatore di livello con flap magnetico montato lateralmente
| Applicazione tipica | Misura del livello del liquido |
|
Modello di prodotto |
NYUHZ |
| Modulo di installazione | Montaggio laterale, montaggio superiore |
| Materiale corporeo | 304,316 |
| campo di misura | 0~6 m |
| Precisione di misura | ±3mm,±5mm, ±10mm, ±20mm (selezionabile) |
| Densità media | ≥0,425 g/cm3 |
| Differenza di densità | ≥0,1 g/cm3 |
| Media viscosità | ≤0.4Pa.S |
| Uscita di controllo | 220 V CA, 1 A |
| Uscita trasmissione | 4...20mA(alimentazione 24VDC) |
| Temperatura di processo |
-50~+350℃ |
| Pressione di processo | -0.1~+16MPa |
| Connessione al processo | flangia (selezionabile) |
| rapporto di risoluzione | ±1 mm |
| livelli di protezione | IP65, IP67, IP68 (selezionabile) |
| Grado antideflagrante | Exia II CT6 Ga, Exd II CT6 Gb (vedi certificato per dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
