Dettagli:
|
| Flusso Rate Range: | 0.5-10m/s | Diametro nominale: | 15~800mm |
|---|---|---|---|
| Temperatura ambiente: | -25℃ - +120℃ | Grado di protezione: | IP68, IP65 |
| Precisione: | ±0.5%R, ±1%R (sotto DN200) | uscita del segnale: | 4-20m |
| umidità ambientale: | 5%~95% | Tipo separato: | PTFE (PFA) |
| Evidenziare: | Misuratore di portata elettromagnetico dell'acqua da 2,5 MPa,misuratore di portata elettromagnetico dell'acqua NYLL-CH |
||

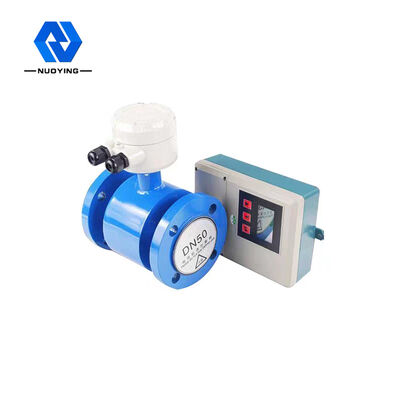

NYLL-CH 1.6MPa 2.5Mpa Mag Misuratore di portata d'acqua Diametro nominale elettromagnetico

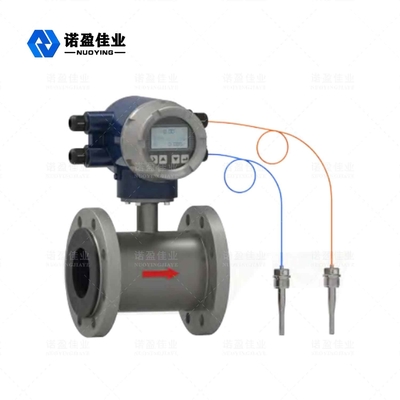

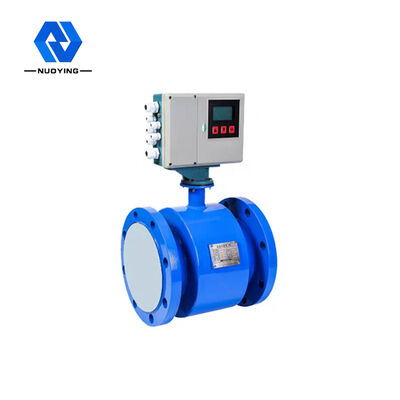

Misuratore di calore elettromagnetico NYLL-CHr

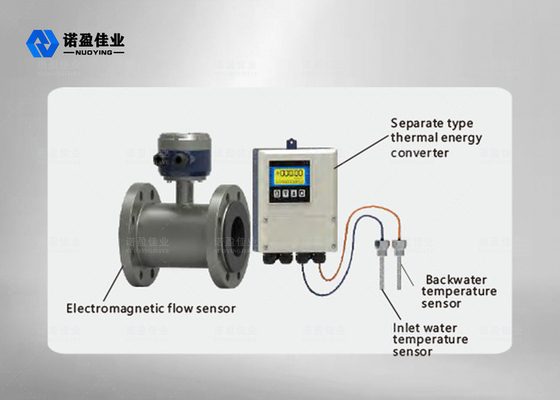

Il contatore di calore elettromagnetico NYLL-CH è progettato per l'applicazione speciale dell'energia distribuita intelligente e della stazione di scambio termico, in grado di misurare direttamente il flusso, il freddo e il calore.Non necessita di totalizzatore di flusso aggiuntivo e Pt1000.È facile da installare a basso costo.Il sensore di flusso elettromagnetico viene utilizzato come misuratore di calore elettromagnetico per rilevare la portata del fluido termovettore e presenta le caratteristiche di alta precisione, ampia gamma di applicazioni e calibrazione online comoda e semplice.
Misuratore di calore elettromagnetico NYLL-CHrParametri tecnici
|
Standard Diametro nominale Intervallo di portata Precisione Media conducibilità |
JB/T 9248-2015/GB/T32224 -2015/CJ128 -2007 15~800 mm 0,5－10 m/s ±0,5%R, ±1%R (sotto DN200) Il valore teorico ≥5uS/cm, il valore di utilizzo effettivo ≥30uS/cm. |
|||
| Pressione nominale | Standard 1.0MPa | Opzionale 1,6 MPa | 2,5 MPa opzionale | 4.0MPa opzionale |
| DN15-DN800 | DN15-DN800 | DN15-DN600 | DN15-DN50 | |
| Temperatura ambiente |
Sensore Tipo integrato |
0℃ - +80℃或-25℃ - +120℃或 +70-+250℃ -10℃ - +55℃ |
||
|
Medio più alto temperatura |
Tipo integrato | +80℃ | ||
|
Tipo separato |
Fodera in neoprene (CR) | +80℃ | ||
| Gomma siliconica (FVMQ) | -20-+250℃ | |||
|
PTFE (PFA) Rivestimento in PTFE (F4) Rivestimento in polifluoroetilene propilene (F46) |
+80℃或+120℃ | |||
|
Segnale di uscita Dimensioni porta cavo Tensione di alimentazione Consumo di energia Modalità di comunicazione Materiale elettrodo di segnale e elettrodo di terra Forma elettrodo Numero elettrodi Flangia di connessione Flangia di connessione |
4 -20 mA;impulso/frequenza 2kHz (predefinito), SKHz (Max): M20*1.5 (giunto standard in nylon impermeabile, giunto in metallo antideflagrante opzionale) 110/220 V CA (100-240 V CA), 50 Hz/60 Hz; 24 V CC ±10% ≤20W RS-485, supporto standard MODBUS - protocollo RTU, protocollo HART, GPRS Acciaio inossidabile 316L, Hastelloy C, Hastelloy B, titanio, tantalio, platino Gli elettrodi di tipo inserito tra quelli inseriti all'esterno devono essere personalizzati Standard 3-4 elettrodi (2 elettrodi di misura, 十a elettrodi di messa a terra), configurati per calibro In linea con lo standard nazionale GB9119 (può essere personalizzato in base alle esigenze dell'utente) In linea con lo standard nazionale GB9119 (può essere personalizzato in base alle esigenze dell'utente) |
|||
| Materiale dell'anello di messa a terra | Acciaio inossidabile, acciaio inossidabile contenente molibdeno | |||
| DN15-DN450 | Acciaio inossidabile lCr18Ni9Ti (acciaio inossidabile austenitico normale SUS321) | |||
| Materiale dell'alloggiamento | Acciaio al carbonio standard, l'acciaio inossidabile deve essere personalizzato | |||
| Grado di protezione | Tipo separato IP68, IP65 | |||
| Tipo integrato IP65 | ||||
Misuratore di calore elettromagnetico NYLL-CHrPrestazione Parametri
| Alimentazione elettrica | Sensore di temperatura 220VAC/24VDC Pt1000 |
| Modalità di comunicazione | RS-485 Precisione della misurazione della temperatura ±Q1°C |
| Protocollo di comunicazione | Modbus- RTUBACnet Media temperatura 2-180°C |
| Massima distanza di comunicazione | 400 m Intervallo di differenza di temperatura 2K-80K |
| Grado di precisione | Grado 2 Memorizzazione dei dati Dati storici per 18 mesi |
| Luogo di installazione | Tubo di ingresso, tubo di ritorno sono opzionali Temperatura ambiente -10°C-60°C |

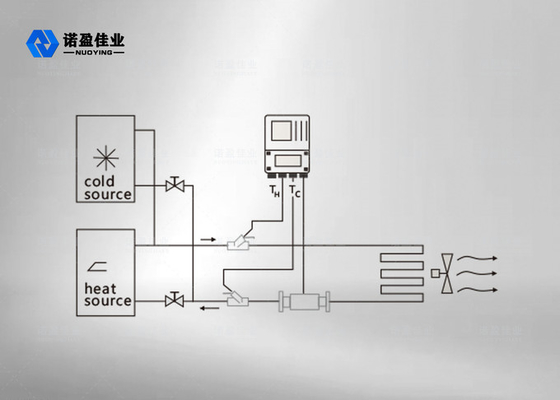

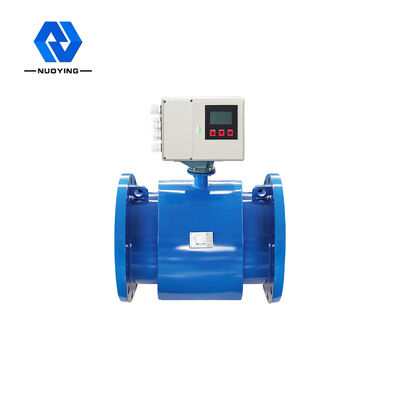

Misuratore di calore elettromagnetico NYLL-CHr Principio di funzionamento
L'acqua calda (acqua fredda) fornita da una fonte di calore fluisce in un sistema di scambio termico (radiatore, scambiatore di calore o sistema complesso composto da essi) a una temperatura più alta (inferiore) e defluisce a una temperatura più bassa (più alta). Durante questo processo, il calore viene rilasciato o assorbito all'utenza attraverso lo scambio termico (Nota: questo processo include il processo di scambio energetico dell'impianto di riscaldamento e dell'impianto di raffrescamento).
Quando l'acqua scorre attraverso il sistema di scambio termico, la quantità di calore rilasciata o assorbita dal sistema viene calcolata e visualizzata dal calcolatore, in base alla portata gτi1ven del sensore di flussoτ1sor e alla temperatura del controcorrente data dal sensore di temperatura pτ0aerato, e il tempo che passa il flusso d'acqua.
Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ
Q:la quantità di calore rilasciata o assorbita dall'impianto,Jor kWh;Qm: la massa d'acqua che scorre attraverso il contatore di calore, kg/h;
Qv;la portata volumetrica dell'acqua che scorre attraverso il contatore di calore, m3/h;P: la densità dell'acqua che scorre attraverso il contatore di calore, kg/ms;
△h: differenza di entalpia dell'acqua alla temperatura di ingresso e di uscita del sistema di scambio termico, J/kg;
T: ora, h;
Misuratore di calore elettromagnetico NYLL-CHr Caratteristiche del progetto

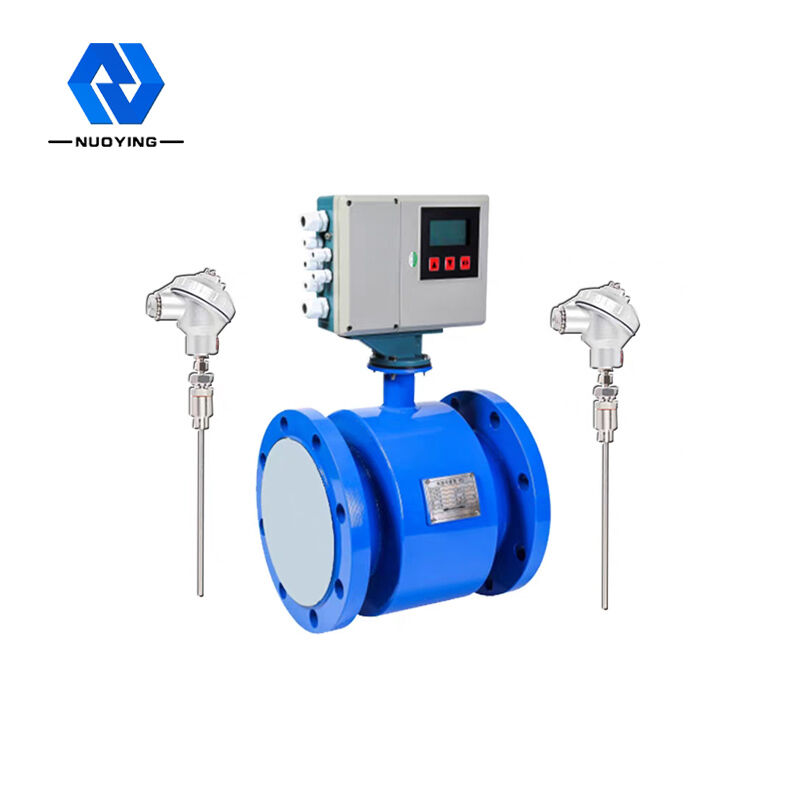

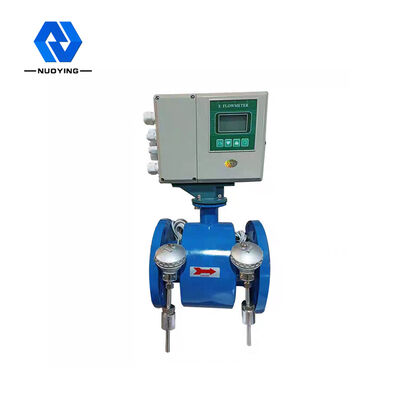

◎ Misura del freddo e del caldo: il convertitore ha la funzione di misurare direttamente il freddo e il caldo, ed è dotato di 2 Pt1000 standard.Non necessita di essere dotato di totalizzatore di flusso freddo e caldo per facilitare l'installazione e ridurre i costi di acquisto e installazione.
Alta affidabilità: dopo rigorosi test come EMC, sicurezza, alta e bassa temperatura, che sono superiori agli standard nazionali GB/T17616, GB/2423, GB/T16499.
◎ Risposta rapida: utilizza 32BitMCU, 24BitADC e algoritmo di filtraggio ottimizzato, risposta rapida, dati di misurazione accurati e stabili, adatti per la misurazione e il controllo quando l'attrezzatura è abbinata.
◎ Elettrodo di messa a terra: tecnologia brevettata NONCON, che forma l'equilibrio di misurazione nella sezione di misurazione ed elimina gli errori di misurazione causati da una scarsa messa a terra per garantire l'accuratezza della misurazione a lungo termine.Non è necessario che sia dotato di un anello di messa a terra per ridurre i costi di materiale e installazione.
◎ Tecnologia IP68 separata: utilizzare una tecnologia di progettazione IP68 particolarmente dettagliata, utilizzare uno speciale sigillante IP68 importato, un cavo IP68 speciale e un design di tenuta IP68 multiplo per prevenire la condensazione del sensore IP68 separato.
◎ Alto rapporto segnale-rumore: il sensore utilizza la tecnologia ad alto rapporto segnale-rumore.Il convertitore utilizza componenti e tecnologia di progettazione a bassa rumorosità e alta precisione per facilitare la misurazione della portata minima.
◎ Design a bassa potenza;design ottimizzato del circuito di eccitazione, il consumo di energia è ridotto di oltre 3 volte rispetto ai misuratori di portata elettromagnetici convenzionali e può ottenere un risparmio energetico in un gran numero di applicazioni.
◎ Display cinese: utilizza lo schermo LCD con display cinese per una facile comprensione e funzionamento
◎ Tecnologia di alimentazione ottimizzata: utilizzare un design di alimentazione ottimizzato, una tecnologia matura e affidabile, un'elevata efficienza di conversione e un uso affidabile a lungo termine.
◎ Cablaggio rapido: utilizzare la morsettiera della migliore marca internazionale, che è veloce, conveniente e affidabile, per garantire misurazioni stabili e affidabili a lungo termine.
◎ Segnale di uscita: dotato di standard RS-485, (4-20) mA, frequenza/impulso, risposta di uscita rapida e la porta è dotata di misure di protezione come la protezione contro i fulmini.
