Dettagli:
|
| Campo di misura: | 0~20m (integrato) | Pressione trattata: | -0.1~0.1MPa |
|---|---|---|---|
| Connessione al processo: | Flangia | uscita del segnale: | 4… 20 mA |
| Modalità display: | Livello liquido (altezza dell'aria) | Uscita stabilita: | Tomaia e regolazione limite inferiore |
| livelli di protezione: | IP65、 IP68 del、 IP67 (facoltativo) | Grado protetto contro le esplosioni: | Exia II CT6 GA |
| Evidenziare: | Sensore di livello ad ultrasuoni con flangia,indicatore di livello ad ultrasuoni di grande potenza di trasmissione |
||

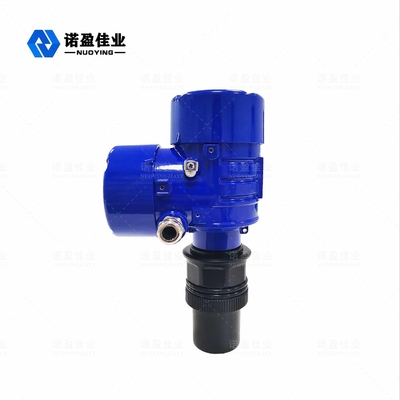

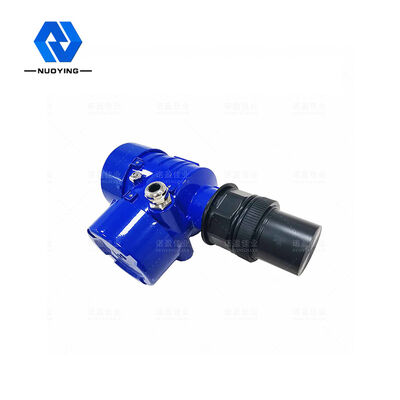

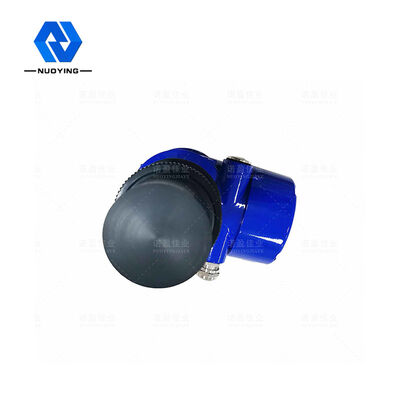

Indicatore di livello ad ultrasuoni a flangia con grande potenza di trasmissione
Principio di funzionamento diIndicatore di livello ad ultrasuoni a flangia con grande potenza di trasmissione
Il misuratore di livello ad ultrasuoni è installato sulla parte superiore del contenitore.Sotto il controllo dell'unità elettronica, la sonda emette un raggio di impulsi ultrasonici verso l'oggetto da misurare.L'onda sonora viene riflessa dalla superficie dell'oggetto e alcuni degli echi riflessi vengono ricevuti dalla sonda e convertiti in segnali elettrici.La differenza di tempo per essere ri-ricevuto e la velocità nota del suono vengono utilizzate per determinare il cambiamento del livello del materiale.Il segnale a microonde viene elaborato dal dispositivo elettronico e infine convertito in un segnale elettrico relativo al livello del materiale.

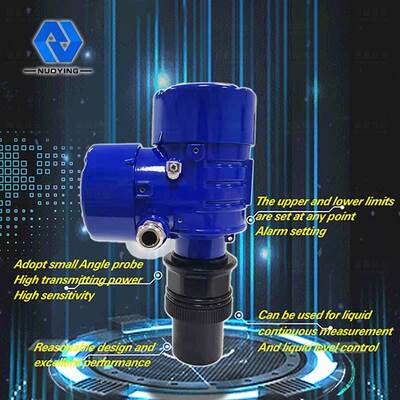

Caratteristica del designdiIndicatore di livello ad ultrasuoni a flangia con grande potenza di trasmissione
◎ la sonda ad angolo piccolo è adottata per l'onda ultrasonica, con grande potenza di trasmissione e alta sensibilità
◎ impostazione del limite superiore e inferiore e impostazione dell'allarme in qualsiasi momento, può essere utilizzata per la misurazione continua del liquido e il controllo del livello del liquido
◎ design ragionevole, prestazioni eccellenti, struttura semplice, installazione conveniente, ecc
parametri tecnicidiIndicatore di livello ad ultrasuoni a flangia con grande potenza di trasmissione

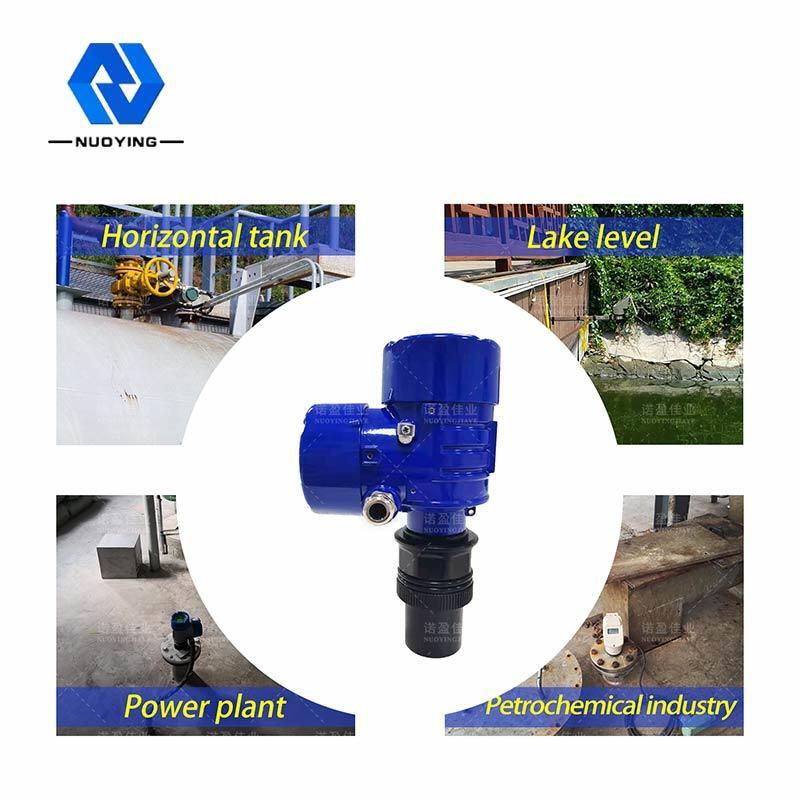

| TApplicazione tipica | Liquido (senza agitazione, schiuma, volatilizzazione, ecc.) |
| Modelli di prodotto | NYCSUL-502 |
| Il tipo di sonda |
Integrato, diviso |
| Il materiale dell'antenna | polipropilene, PVC, 304 |
| Campo di misura | 0~ 20M (integrato), 0~40m (separato), |
| Precisione della misurazione | <0,25% (portata < 20 m), <0,5% (portata > 20 m) |
| La temperatura di processo | 3M, 20M |
| Precisione della misurazione | 0,05% ~ 0,1% F.S |
| La temperatura di processo | -20~ +70C |
| Pressione di processo | -0.1 ~ 0.1 MPa, (pressione atmosferica) |
| Interfaccia elettrica | M20×1.5,½"NPT |
| Classe di protezione | IP65, IP67, IP68 (opzionale) |
| Connessione al processo | Flangia |

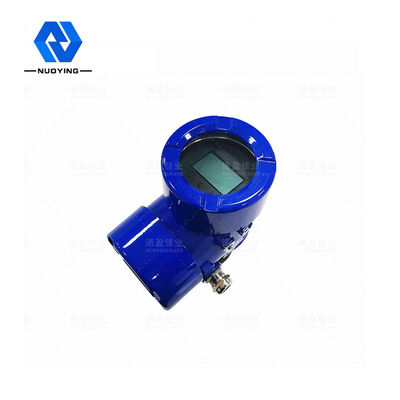

| Modalità display | Livello del liquido, distanza (altezza dell'aria) |
| Imposta l'uscita | Impostazione del limite superiore, impostazione del limite inferiore |
| Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
| Grado antideflagrante | Exia II CT6 Ga, Exd II CT6 Gb (vedi certificato per dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
