Dettagli:
|
| Applicazione tipica: | Liquido (non che non si mescola.) | Modelli del prodotto: | NYCSUL-503 |
|---|---|---|---|
| Il tipo della sonda: | Corpo, corpo spaccato, protetto contro le esplosioni, anticorrosivo, anticorrosivo | Il materiale della forma dell'antenna: | PP, PVC, PTFE |
| Accuratezza della misura: | <0> | Pressione trattata: | -0,1 ~=0.1 MPa (pressione atmosferica) |
| Connessione al processo: | Flangia | Grado protetto contro le esplosioni: | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato) |
| Evidenziare: | Indicatore di livello ad ultrasuoni PTFE,sensore di livello ad ultrasuoni con impostazione allarme,trasmettitore di livello ad ultrasuoni con flangia |
||

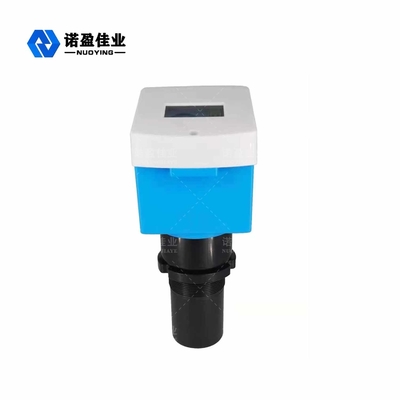

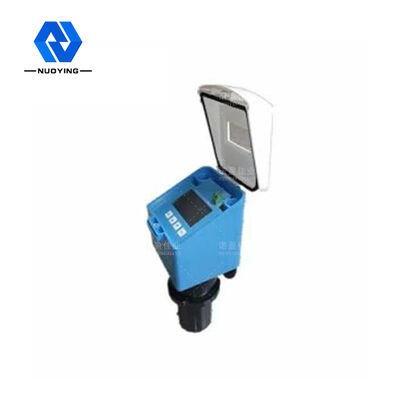

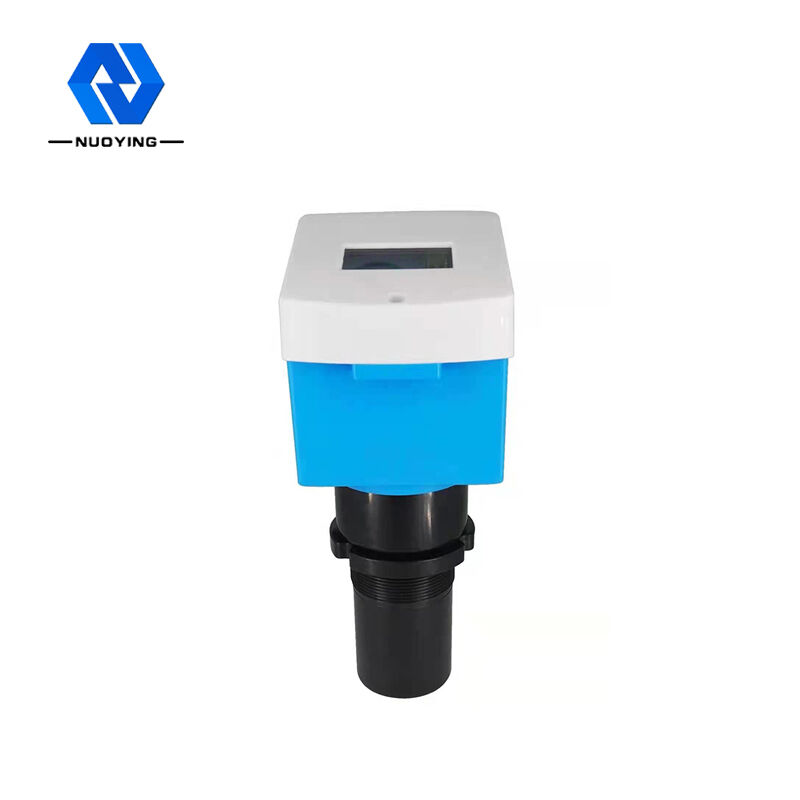

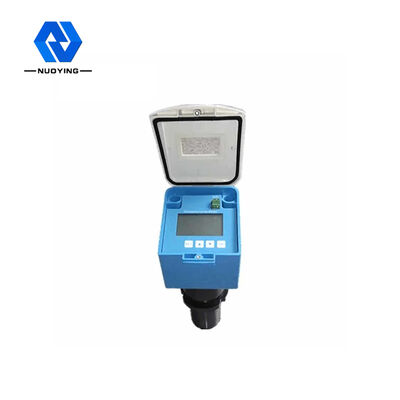

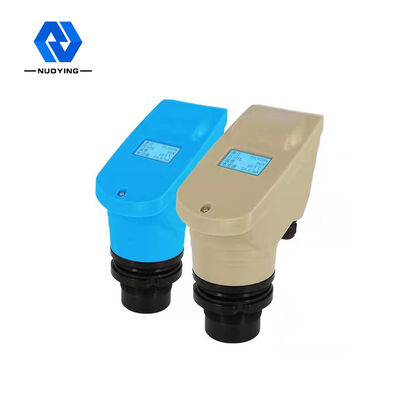

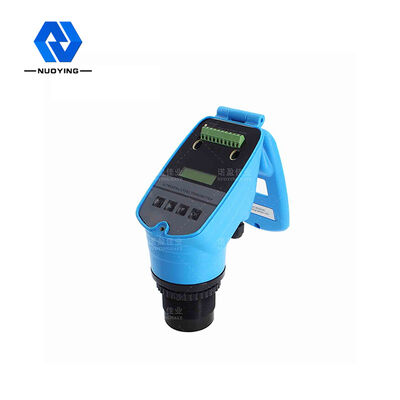

Allarme per indicatore di livello ad ultrasuoni NYCSUL ad alta sensibilità che si imposta in qualsiasi punto
Il principio di lavorodi allarme per indicatore di livello ad ultrasuoni NYCSUL ad alta sensibilità che imposta su qualsiasi Ponit
Il principio di funzionamento del misuratore di livello a ultrasuoni è che il trasduttore a ultrasuoni (sonda) emette un'onda sonora pulsata ad alta frequenza quando incontra la superficie del materiale misurato (materiale) e viene riflessa e ripiegata.L'eco riflesso viene ricevuto dal trasduttore e convertito in un segnale elettrico.Il tempo di propagazione dell'onda sonora È proporzionale alla distanza dall'onda sonora alla superficie dell'oggetto.La relazione tra la distanza di trasmissione dell'onda sonora S, la velocità del suono C e il tempo di trasmissione del suono T può essere espressa dalla formula: S=C×T/2.
Poiché l'impulso ultrasonico trasmesso ha una certa ampiezza, l'onda riflessa in una piccola area vicino al trasduttore si sovrappone all'onda trasmessa, che non può essere identificata e il suo valore di distanza non può essere misurato.Quest'area è chiamata zona morta di misurazione.La dimensione della zona cieca è correlata al modello del misuratore di livello ad ultrasuoni.
La parte della sonda emette onde ultrasoniche, le onde ultrasoniche verranno riflesse quando incontrano un mezzo con una grande differenza di densità rispetto all'aria e le onde riflesse saranno ricevute dalla parte della sonda.La distanza dalla sonda alla superficie del liquido (oggetto) è proporzionale al tempo trascorso dall'onda ultrasonica: distanza [m] = tempo x velocità del suono/2 [m]
Caratteristica di designdi allarme per indicatore di livello ad ultrasuoni NYCSUL ad alta sensibilità che imposta su qualsiasi Ponit
◎ design ragionevole, prestazioni eccellenti, struttura semplice, installazione conveniente, ecc
◎ La sonda ad angolo piccolo è adottata per le onde ultrasoniche, con grande potenza di trasmissione e alta sensibilità
◎ L'impostazione del limite superiore e inferiore e l'impostazione dell'allarme in qualsiasi punto, possono essere utilizzati per la misurazione continua del liquido e il controllo del livello del liquido
parametri tecnicidi allarme per indicatore di livello ad ultrasuoni NYCSUL ad alta sensibilità che imposta su qualsiasi Ponit
| Tapplicazione tipica | Liquido (senza agitazione, schiuma, volatilizzazione, ecc.) |
| Modelli di prodotto | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| Il tipo di sonda | Corpo, corpo diviso, antideflagrante, anticorrosivo, anticorrosivo e antideflagrante |
| Il materiale dell'antenna | PP, PVC, PTFE, 304 |
| Campo di misura | 0~ 20M (integrato), 0~40m (separato), |
| Precisione di misura | <0,25% (portata <20 m), <0,5% (portata >20 m) |
| La temperatura di processo | 3M, 20M (il pozzo profondo può misurare diverse centinaia di metri, che possono anche essere personalizzati) |
| Precisione di misura | 0,05% ~ 0,1% F.S |
| La temperatura di processo | -20~+70°C |
| Pressione di processo | -0,1 ~=0,1 MPa, (pressione atmosferica) |
| Interfaccia elettrica | M20×1,5,½"NPT |
| Classe di protezione | IP65, IP67, IP68 (opzionale) |
| Connessione al processo | Connessione al processo |
| Modalità display | Livello del liquido, distanza (altezza dell'aria) |
| Imposta l'uscita | Impostazione del limite superiore, impostazione del limite inferiore |
| Uscita del segnale | 4... 20mA/HART/RS485/Modbus... |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
| Grado antideflagrante | Exia II CT6 Ga, Exd II CT6 Gb (vedi certificato per dettagli) |
※Nota: il prodotto può essere personalizzato in base alle esigenze specifiche degli utenti.
