| Marchio: | NUOYINGJIAYE |
| Numero di modello: | NYCSUL-501 |
| MOQ: | 1 pz |
| prezzo: | $150~$350/pcs |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi/mese |

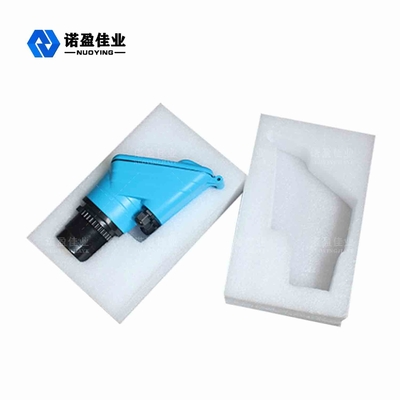

Trasmettitore di livello ultrasonico NYCSUL-501 IP67 40KHz 100KHz per il serbatoio dell'acqua
Trasmettitore di livello ad ultrasuoni
Il misuratore di livello ad ultrasuoni è un misuratore di livello digitale controllato da un microprocessore.Nella misurazione dell'impulso ultrasonico effettuata dal sensore (trasduttore), le onde sonore dopo la riflessione della superficie del liquido dallo stesso sensore che riceve, dal cristallo piezoelettrico vengono convertite in segnali elettrici e dalle onde sonore tra il tempo di trasmissione e quello di ricezione per calcolare il sensore al distanza misurata sulla superficie del liquido.A causa dell'uso della misurazione senza contatto, il mezzo misurato è quasi illimitato, può essere ampiamente utilizzato in una varietà di misurazioni dell'altezza di materiali liquidi e solidi.
Trasmettitore di livello ad ultrasuoniParametro tecnico
| Applicazione tipica | Misura del livello del liquido |
| Intervallo di frequenze | 40 KHz,100 KHz |
| Tipo di sonda | Integrato |
| Materiale della sonda | PP/PVC/PTFE/304 (opzionale) |
| Campo di misura | 0～20 m |
| Precisione di misura | ＜0,25%(Intervallo＜20 m) |
| Angolo di misura | 10° |
| Alimentazione elettrica | 24 V CC,220 V CA |
| Temperatura di processo | (-20-70℃) |
| Pressione di processo | Pressione normale |
| Connessione al processo | Filettatura, flangia, montaggio su staffa (opzionale) |
| Uscita del segnale | 4...20mA/HART/RS485... |
| Modalità display | Livello del liquido, distanza (altezza a vuoto) |
| Impostazione dell'uscita | Impostazione del limite superiore, impostazione del limite inferiore |
| Schermo | LC D |
| Materiale della conchiglia | Polipropilene/alluminio |
| Classe di protezione | IP65, IP67 |
| A prova di esplosione | ExiaⅡCT6 Ga |
Trasmettitore di livello ad ultrasuoniPrincipio di misurazione
Il misuratore di livello ad ultrasuoni è installato sulla parte superiore del contenitore.Sotto il controllo dell'unità elettronica, la sonda emette un raggio di impulsi ultrasonici sull'oggetto da misurare, l'onda sonora viene riflessa dalla superficie dell'oggetto e parte dell'eco riflessa viene ricevuta dalla sonda e convertita in un segnale elettrico, che viene ritrasmesso secondo l'onda ultrasonica.La differenza di tempo alla ri-ricezione e la velocità nota del suono vengono utilizzate per determinare il cambiamento del livello del materiale.Il segnale a microonde viene elaborato dal dispositivo elettronico e infine convertito in un segnale elettrico correlato al livello del materiale.
