| Marchio: | NUOYINGJIAYE |
| Numero di modello: | NYCSUL-501 |
| MOQ: | 1 pz |
| prezzo: | $150~$350/pcs |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi/mese |

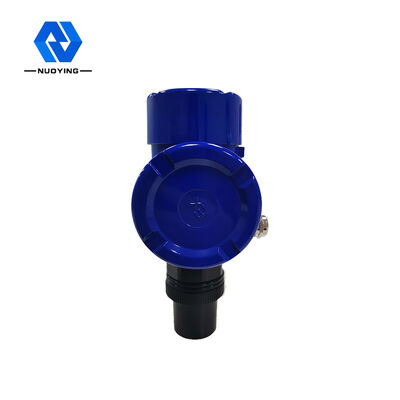

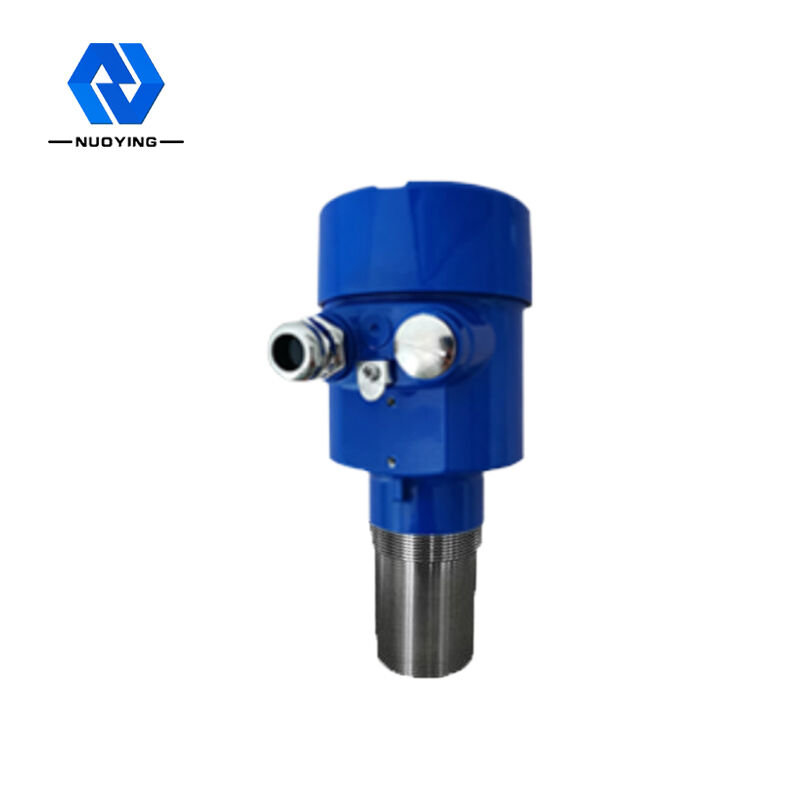

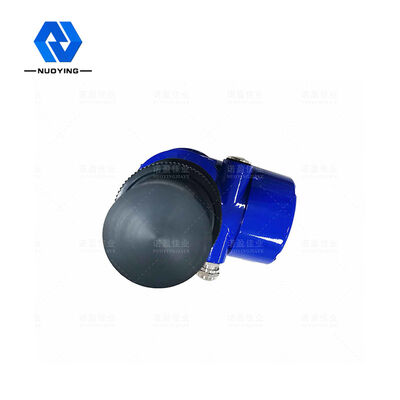

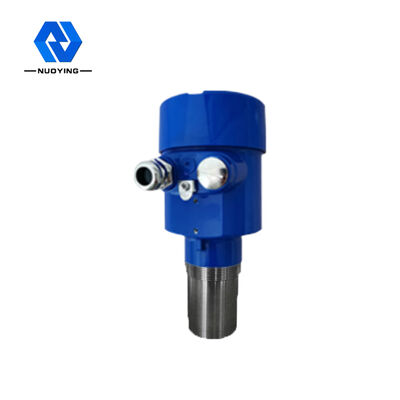

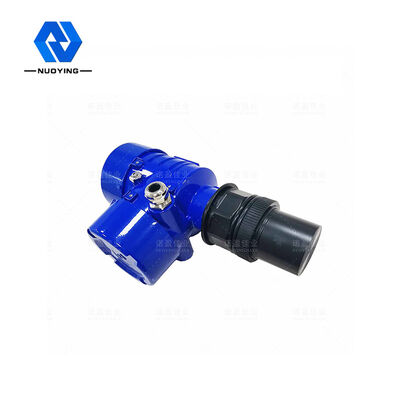

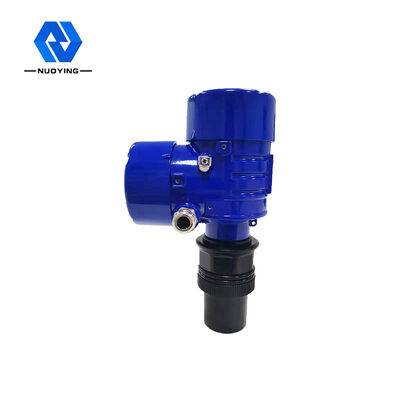

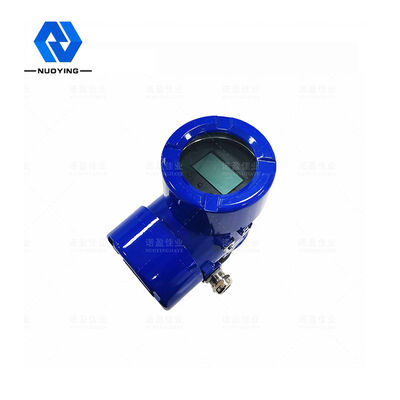

NYCSUL-503 Trasmettitore di livello ultrasonico IP67 40KHz 100KHz per serbatoio dell'acqua
Trasmettitore di livello ultrasonico
Il misuratore di livello ultrasonico è un misuratore di livello digitale controllato da microprocessore. Nella misurazione degli impulsi ultrasonici effettuati dal sensore (trasduttore), le onde sonore dopo la riflessione della superficie del liquido da parte dello stesso sensore ricevente, tramite cristallo piezoelettrico vengono convertite in segnali elettrici, e dal tempo tra trasmissione e ricezione delle onde sonore si calcola la distanza del sensore dalla superficie del liquido misurato. Grazie all'uso della misurazione senza contatto, il mezzo misurato è quasi illimitato, può essere ampiamente utilizzato in una varietà di misurazioni di altezza di liquidi e materiali solidi.
Trasmettitore di livello ultrasonicoParametro tecnico
| Applicazione tipica | Misurazione del livello del liquido |
| Intervallo di frequenza | 40KHz,100KHz |
| Tipo di sonda | Integrato |
| Materiale sonda | PP/PVC/PTFE/304 (opzionale) |
| Intervallo di misurazione | 0～20m |
| Accuratezza di misurazione | ＜0.25% (Intervallo＜20m) |
| Angolo di misurazione | 10° |
| Alimentazione | 24VDC,220VAC |
| Temperatura di processo | (-20-70℃) |
| Pressione di processo | Pressione normale |
| Connessione di processo | Filettatura, Flangia, Montaggio a staffa (opzionale) |
| Uscita segnale | 4...20mA/HART/RS485... |
| Modalità di visualizzazione | Livello del liquido, distanza (altezza vuota) |
| Impostazione uscita | Impostazione limite superiore, impostazione limite inferiore |
| Display | LC D |
| Materiale involucro | Polipropilene/Alluminio |
| Grado di protezione | IP65, IP67 |
| Grado antideflagrante | ExiaⅡCT6 Ga |
Trasmettitore di livello ultrasonicoPrincipio di misurazione
Il misuratore di livello ultrasonico è installato sulla parte superiore del contenitore. Sotto il controllo dell'unità elettronica, la sonda emette un fascio di impulsi ultrasonici verso l'oggetto da misurare, l'onda sonora viene riflessa dalla superficie dell'oggetto e parte dell'eco riflesso viene ricevuta dalla sonda e convertita in un segnale elettrico, che viene ritrasmesso in base all'onda ultrasonica. La differenza di tempo tra la ritrasmissione e la ricezione e la velocità del suono nota vengono utilizzate per determinare la variazione del livello del materiale. Il segnale a microonde viene elaborato dal dispositivo elettronico e infine convertito in un segnale elettrico correlato al livello del materiale.
