Dettagli:
|
| Applicazione tipica: | liquido conduttivo e slurry | Modello di prodotto: | NYLD-GD |
|---|---|---|---|
| Diametro nominale: | DN6mm-DN3000mm | Pressione nominale: | 0.6~4.0MPa (la pressione speciale può essere personalizzata) |
| Campo di misura: | Impostazione della portata 1500:1 < 15 m/s | Precisione di misurazione: | 0,5% impostazione predefinita, 0,3% o 0,2% opzionale |
| Forme degli elettrodi: | forma standard, raschietto e sostituibile | Segnale in uscita: | frequenza, allarme e uscita a impulsi |

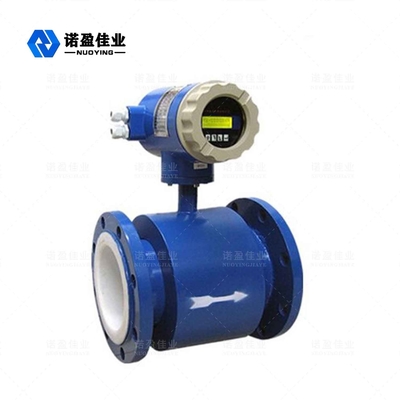

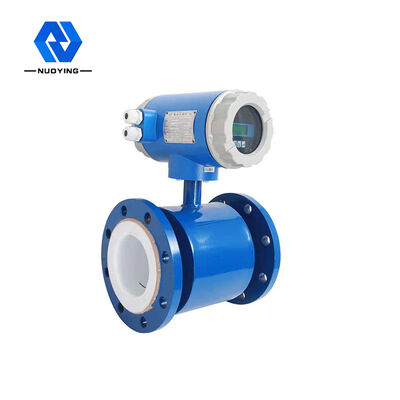

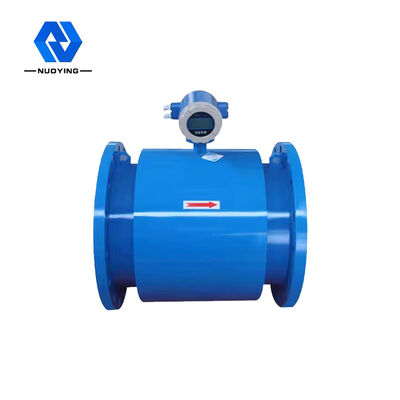

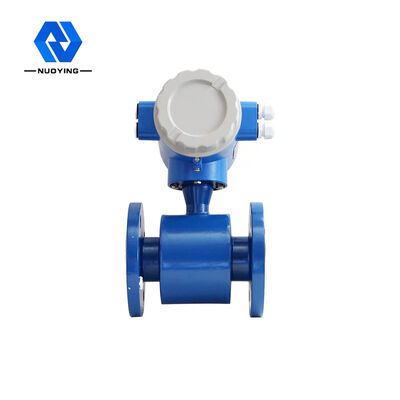

Misuratore di portata elettromagnetico per tubazioni Nyld ad alta precisione e affidabilità Nessuna parte che ostruisce il flusso
Principio di funzionamento delle uscite multiple del misuratore di portata elettromagnetico della conduttura di Nyld resistente ad alta pressione
il misuratore di portata elettromagnetico della conduttura è un tipo di misuratore di portata con elevata precisione e affidabilità.Può misurare la portata di liquido conduttivo e liquami in una tubazione chiusa. Il suo principio di misurazione si basa sulla legge di Faraday dell'induzione elettromagnetica.Cioè, quando il liquido conduttivo taglia le linee magnetiche nel campo magnetico, la forza elettromotrice indotta viene generata nel conduttore:
E=KBVD
K: costante strumentale B: intensità dell'induzione magnetica
V: portata media nella sezione del tubo di misura
D: diametro interno del tubo di misura
Quando si misura la portata, il fluido scorre attraverso un campo magnetico perpendicolarmente alla direzione del flusso.Il flusso di liquido conduttivo induce un segnale di tensione proporzionale alla portata media (cioè portata volumetrica).Il segnale di tensione indotta viene rilevato da due elettrodi a diretto contatto con il liquido, trasmesso all'amplificatore attraverso il cavo e, infine, convertito in un segnale di uscita in corrente unificato.
Pipeline misuratore di portata elettromagnetico Caratteristica di progettazione
◎ La precisione della misurazione non è influenzata dai cambiamenti di densità del fluido, viscosità, temperatura, pressione e conduttività.
◎ Non ci sono parti che ostruiscono il flusso nel tubo di misura, nessuna perdita di pressione e bassi requisiti per sezioni di tubo diritte.

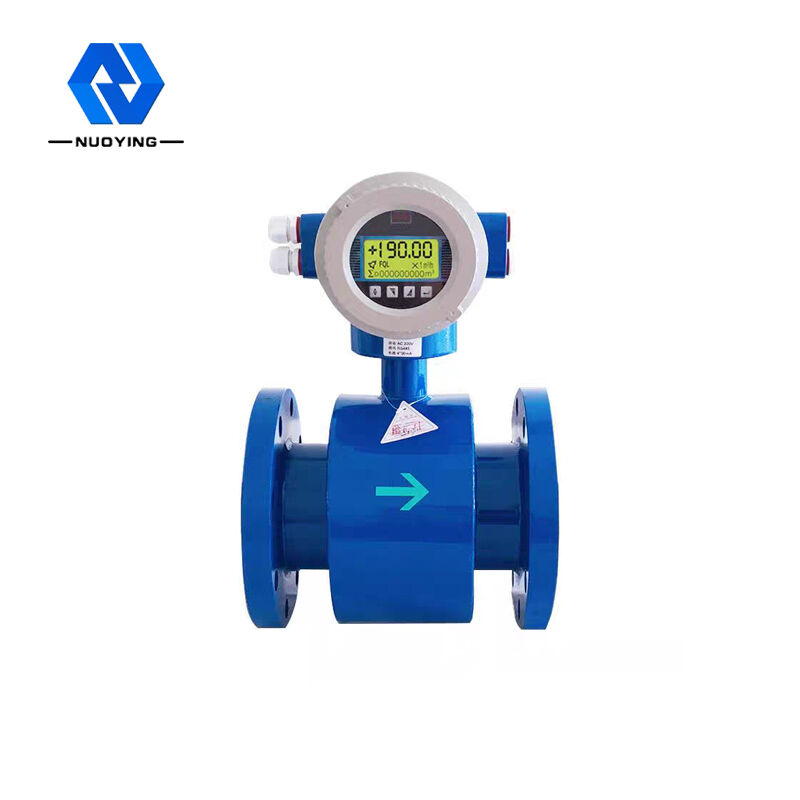

◎ Il convertitore adotta un display retroilluminato a cristalli liquidi, che può facilitare la lettura alla luce diretta del sole o in una stanza buia.
L'impostazione dei parametri tramite i tasti a sfioramento a infrarossi può essere impostata in modo sicuro senza aprire il coperchio del convertitore in ambienti difficili.
◎ Il misuratore di portata è un sistema di misura a due vie con tre integratori: avanti, indietro e differenza totale;Può visualizzare il flusso diretto e inverso.
◎ Dispone di più uscite: corrente, impulsi, comunicazione digitale, HART.
◎ Il convertitore ha le funzioni di uscita allarme di autodiagnosi, uscita allarme rilevamento carico vuoto, uscita allarme limite superiore e inferiore flusso, controllo batch e così via.
◎ Può essere utilizzato non solo per il rilevamento generale del processo, ma anche per la misurazione di polpa, polpa di carta e pasta liquida.
◎ Il misuratore di portata elettromagnetico ad alta tensione adotta la tecnologia di rivestimento dello schermo PFA, che è resistente all'alta pressione e alla pressione negativa, ed è particolarmente utilizzata nelle industrie petrolchimiche e minerarie.
◎ Gli strumenti a prova di esplosione possono essere utilizzati in corrispondenti luoghi a prova di esplosione.
Pipeline misuratore di portata elettromagneticoParametro tecnico
| Applicazione tipica | Misurazione del flusso di liquido in tubazioni tipiche | |
| Diametro nominale | DN6mm-DN3000mm | |
| Pressione nominale | 0.6~4.0MPa (la pressione speciale può essere personalizzata) | |
| Campo di misura | Impostazione della portata 1500:1 < 15 m/s | |
| Precisione di misurazione | 0,5% impostazione predefinita, 0,3% o 0,2% opzionale | |
| Materiale fodera | gomma policloroprenica, gomma poliuretanica, gomma siliconica fluorurata, PTFE, perfluoroetilene propilene (F46) e PFA | |
| Forme degli elettrodi | forma standard, raschietto e sostituibile | |
| Materiale dell'elettrodo | 16, Hastelloy B, Hastelloy C, titanio, tantalio, lega di platino/iridio, carburo di tungsteno rivestito in acciaio inossidabile | |
| Temperatura media | Tipo integrato | -20℃~+70℃ |
Tipo diviso | fodera in neoprene e fodera in poliuretano -20℃~+60℃ | |
| PTFE, PFA, F46, rivestimento in gomma fluorurata siliconica 40℃~+180℃ | ||
| Temperatura ambiente | -25℃~+60℃ | |
| Umidità ambientale | 5~100% RH (umidità relativa) | |
| Alimentazione elettrica | AC220V50Hz/DC24V/3.6V | |
| Consumo di energia | < 15W | |
| Segnale di uscita | frequenza, allarme e uscita a impulsi | |
| Modalità di comunicazione | Interfaccia di comunicazione seriale RS232C o RS485, protocollo di comunicazione HART, con record di protezione contro i fulmini (10 anni) | |
| protezione da spegnimento | Progettato internamente con un orologio senza spegnimento, che può memorizzare 16 tempi di spegnimento | |
| Contatore | Totale positivo, totale inverso | |
| Precisione di corrispondenza | È possibile selezionare ± 0,5% del valore indicato, ± 0,3% o 0,2% del valore indicato | |
| Tempo di smorzamento | costante La variabile continua è selezionabile da 0~100s (90%) | |
| Conducibilità dielettrica | ≥ 20us/cm | |

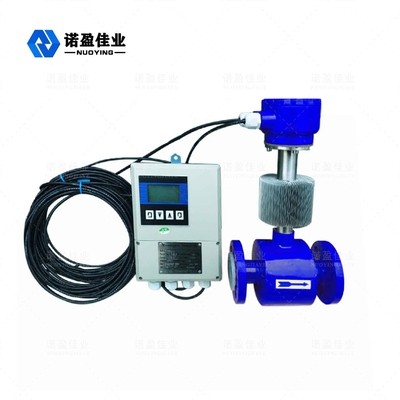

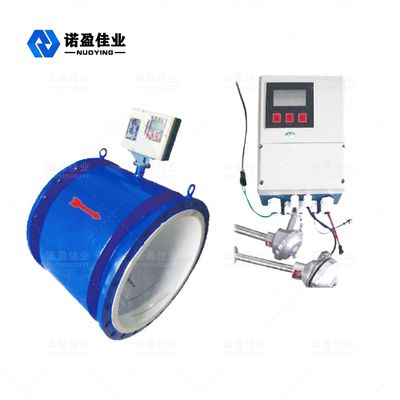

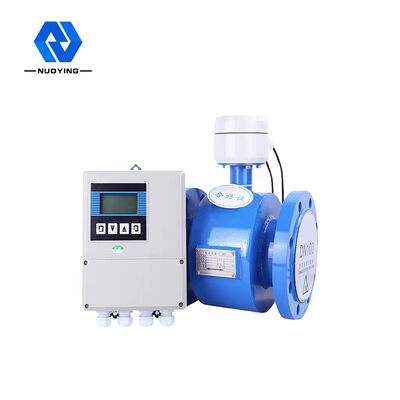

| Tipo strutturale | all-in-one, split, immersi, a prova di esplosione | |
| Classe di protezione | IP65, IP67, IP68 (opzionale) | |
| Classe antideflagrante | Exia IICT5 Ga, ExdICT5 Gb (vedi certificato per dettagli) | |
※ Note: i prodotti possono essere personalizzati e progettati in base alle esigenze specifiche
Pipeline misuratore di portata elettromagnetico Prodotto Applicazioni
È ampiamente utilizzato in vari settori, come l'acciaio, l'energia elettrica, il petrolio, l'industria chimica, il carbone, la metallurgia, i minerali, la fabbricazione della carta, l'approvvigionamento idrico e il drenaggio, il cibo, la medicina e altri.
