Dettagli:
|
| Materiale dell'antenna: | 304, 316 | Applicazione tipica: | liquido, misura dell'interfaccia |
|---|---|---|---|
| Processo Pressureterface: | -0.1～10.0MPa | Precisione della temperatura: | -40~+200℃ |
| Modelli di prodotto: | NYCZ500 | uscita del segnale: | 4… 20mA/HART/RS485/Modbus |

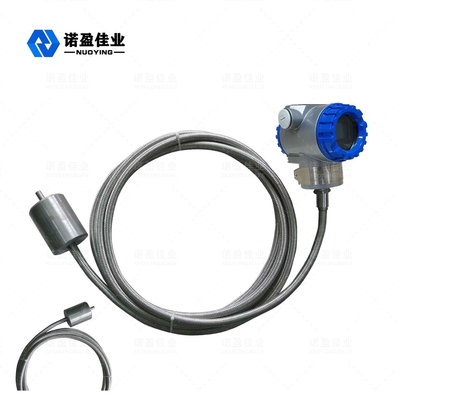

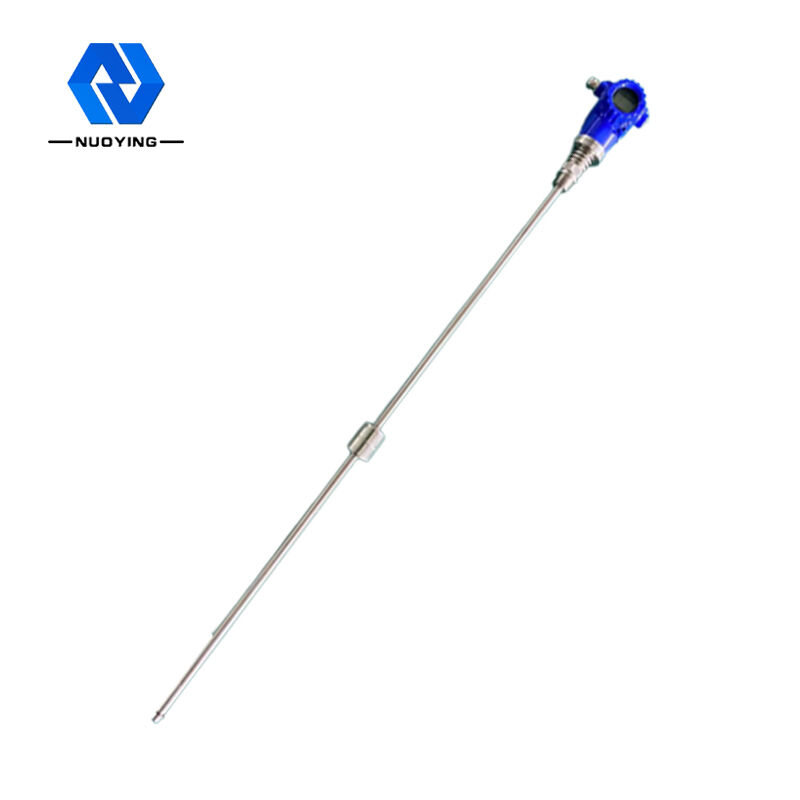

| Tipo di antenna: | tipo di cavo, tipo di palo | Campo di misura: | 0-50~5000mm (tipo di cavo: 25m) |

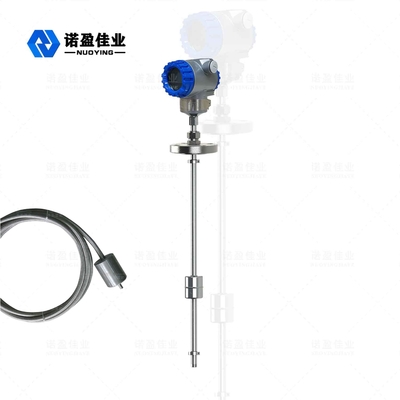

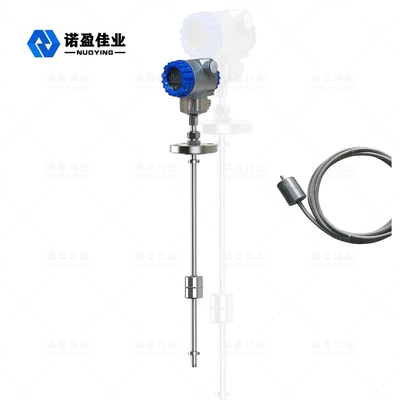

Misuratore di livello per liquidi magnetostrittivo ad alta precisione e sicurezza NYCZ500
Principio di funzionamento del misuratore di livello del liquido magnetostrittivo NYCZ500
Il principio di funzionamento del misuratore di livello del liquido magnetostrittivo è mostrato nella figura.Il prodotto è costituito principalmente da un'asta di misurazione, una camera elettronica e una sfera galleggiante senza contatto alloggiata sull'asta di misurazione.Il filo magnetostrittivo (filo guida d'onda) è installato nell'asta di misurazione.L'asta di misurazione è realizzata in tubo di acciaio inossidabile non magnetico, che protegge molto bene il filo guida d'onda.
Quando il misuratore di livello del liquido magnetostrittivo è in funzione, il generatore di impulsi nella camera elettronica invia un impulso iniziale.Quando questo impulso iniziale viene trasmesso nel filo guida d'onda, genera un campo magnetico rotante che si muove nella direzione del filo guida d'onda.Quando questo campo magnetico incontra il campo magnetico permanente nella sfera galleggiante, genera un effetto di allungamento magnetostrittivo, provocando la torsione del filo guida d'onda e generando un'onda meccanica a velocità costante.Questa onda meccanica si propaga in due direzioni.L'onda meccanica che raggiunge l'estremità dell'asta di misurazione viene assorbita dallo smorzatore.L'onda meccanica ritrasmessa alla camera elettronica viene rilevata dal meccanismo di raccolta dell'energia installato nella camera elettronica e convertita nel corrispondente impulso di corrente.Il meccanismo di raccolta dell'energia calcola la differenza di tempo tra i due impulsi per misurare con precisione l'altezza del livello del liquido misurato.
| Applicazione tipica | liquido, misurazione dell'interfaccia |
| Modello di prodotto | NYCZ500 |
| Tipo di antenna | tipo di cavo, tipo di palo |
| Materiale dell'antenna | 304,316 |
| Campo di misura | 0-50~5000mm (tipo di cavo: 25m) |
| Accuratezza di misurazione | ±0,5 mm |
| Alimentazione elettrica | 24 V CC (due fili, quattro fili), 220 V CA |
| Uscita segnale | 4...20mA/HART/RS485/Modbus... |
| Corrente di lavoro | 4...20mA |
| Caratteristiche di carico | Quando viene emessa la corrente caratteristica di carico, la resistenza di carico massima è 600Ω;Durante l'uscita di tensione, la resistenza di carico massima è di 2 mA |
| Temperatura di processo | -40～+200℃ |
| Tempo di risposta | 0,2~5 ms |
| Pressione di processo | -0.1～10.0MPa |
| Connessione al processo | filettatura, staffa, flangia (opzionale) |
| Risoluzione | ±1 mm |
| Grado di protezione | IP65, IP67, IP68 (opzionale) |
|
A prova di esplosione Grado |
Exia II CT6 Ga, Exd II CT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti possono essere personalizzati e progettati in base alle specifiche esigenze degli utenti!
Misuratore di livello per liquidi magnetostrittivo NYCZ500Caratteristiche del progetto
◎Applicabilità più ampia, con più forme sonda, più forme di connessione al processo e più materiali di produzione, che possono essere personalizzati;
◎ Forte affidabilità: poiché il misuratore di livello del liquido magnetostrittivo adotta il principio della guida d'onda, non vi è alcuna parte mobile meccanica, quindi non vi è attrito e usura.L'intero convertitore è racchiuso in un tubo di acciaio inossidabile, che è senza contatto con il mezzo di misura.Il sensore funziona in modo affidabile e ha una lunga durata.
◎ Alta precisione: poiché il misuratore di livello del liquido magnetostrittivo funziona con l'impulso della guida d'onda, lo spostamento misurato viene determinato misurando il tempo dell'impulso iniziale e dell'impulso finale durante il lavoro, quindi l'accuratezza della misurazione è elevata e la risoluzione è migliore dello 0,01% FS, che è una precisione difficile da ottenere con altri sensori.
◎ Buona sicurezza: il misuratore di livello del liquido magnetostrittivo ha elevate prestazioni antideflagranti, è intrinsecamente sicuro e sicuro da usare ed è particolarmente adatto per la misurazione di materie prime chimiche e liquidi infiammabili.Non è necessario aprire il coperchio del serbatoio durante la misurazione per evitare l'insicurezza della misurazione manuale.
◎Il misuratore di livello del liquido magnetostrittivo è facile da installare e mantenere: il misuratore di livello del liquido magnetostrittivo viene generalmente installato attraverso l'orifizio del tubo esistente sulla parte superiore del serbatoio, particolarmente adatto per l'installazione di serbatoi di stoccaggio sotterranei e serbatoi di stoccaggio che sono stati messi in funzione e può non pregiudica la normale produzione durante il processo di installazione.
