Dettagli:
|
Materiale dell'antenna: | 、 304 DEL、 PTFE DEL PVC DEL、 DEI PP | Applicazione tipica: | Liquido |
---|---|---|---|
Processo Pressureterface: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆 | Precisione della temperatura: | -20~+70℃ |
Alimentazione elettrica: | 24 V CC | Modelli di prodotto: | NYCSUL-502 |
Connessione al processo: | Filettatura, Flangia (opzionale) | Campo di misura: | 0-40m |

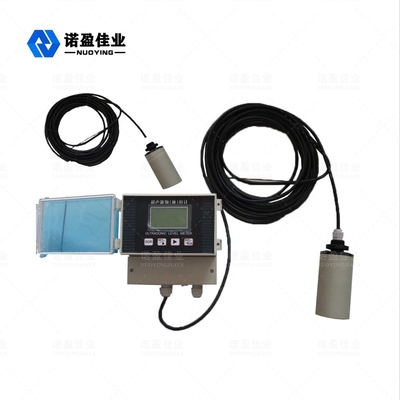

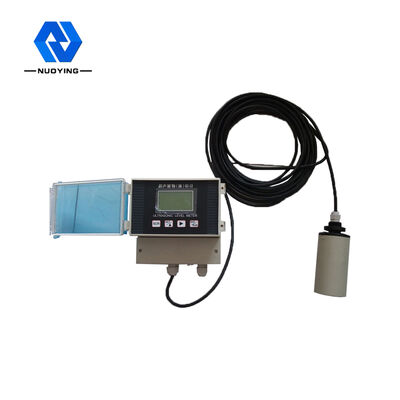

Misuratore di livello a ultrasuoni senza contatto intelligente NYCSUL-502
NYCSUL-502Misuratore di livello ad ultrasuoni Principio di funzionamento
Il misuratore di livello ad ultrasuoni è installato nella parte superiore del contenitore, sotto il controllo dell'unità elettronica, la sonda emette un fascio di impulsi ultrasonici verso l'oggetto da misurare, le onde sonore vengono riflesse dalla superficie dell'oggetto, parte di l'eco riflesso viene ricevuto dalla sonda e convertito in un segnale elettrico, in base alla differenza di tempo tra le onde ultrasoniche dall'emissione da ri-ricevere e la velocità nota del suono per determinare la variazione di livello, il segnale a microonde viene elaborato da l'unità elettronica e infine convertita in un segnale relativo al livello Il dispositivo elettronico elabora il segnale a microonde e lo converte in un segnale elettrico relativo al livello.

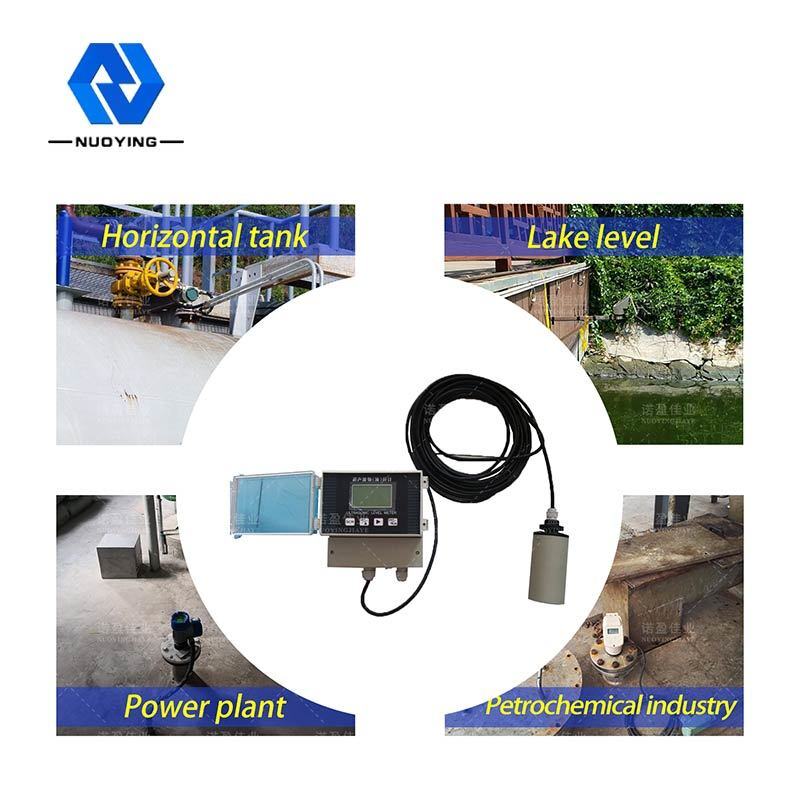

Applicazione tipica | liquido (nessuna agitazione, schiuma, volatilizzazione, ecc.) |
Modelli di prodotto | NYCSUL-502 |
Tipo di sonda | integrato, diviso, antideflagrante, anticorrosione e antideflagrante |
Materiale dell'antenna | PP, PVC, PTFE, 304 |
Campo di misura | 0~40 m |
Accuratezza di misurazione | <0,25% (campo di misura<20m), <0,5% (campo di misura>20m) |
Temperatura di processo | -20~+70℃ |
Pressione di processo | - 0.1~0.1MPa (pressione normale) |
Connessione al processo | filettatura, flangia (opzionale) |
Alimentazione elettrica | 24 V CC |
Uscita segnale | 4...20mA/HART/RS485/Modbus… |
Modalità display | livello del liquido e distanza (altezza a vuoto) |
Impostazione dell'uscita | impostazione del limite superiore, impostazione del limite inferiore |
Grado di protezione | IP65, IP67, IP68 (opzionale) |
Grado antideflagrante | Exia ll CT6 Ga, Exib II BT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti possono essere personalizzati e progettati in base alle specifiche esigenze degli utenti!

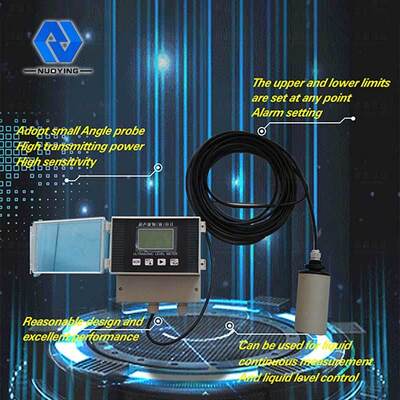

NYCSUL-502Misuratore di livello ad ultrasuoniCaratteristiche del progetto
Design ragionevole, prestazioni eccellenti, struttura semplice, facilità di installazione, ecc.
Sonda ad angolo piccolo per onde ultrasoniche, alta potenza di emissione e alta sensibilità.
Qualsiasi impostazione del limite superiore e inferiore del punto, impostazione dell'allarme, può essere utilizzata per la misurazione continua del liquido e il controllo del livello.
