Dettagli:
|
Modelli di prodotto: | NYCSUL-503 | Applicazione tipica: | liquido (nessuna agitazione, schiuma, ecc.) |
---|---|---|---|
Processo Pressureterface: | - 0.1~0.1MPa | Alimentazione elettrica: | 24 V CC |
Precisione della temperatura: | -20~+70℃ | Accuratezza di misurazione: | <0,25% (campo di misura<20 m),<0,5% (campo di misura>20 m) |
Modalità display: | livello del liquido e distanza (altezza a vuoto) | Campo di misura: | 0-20m |

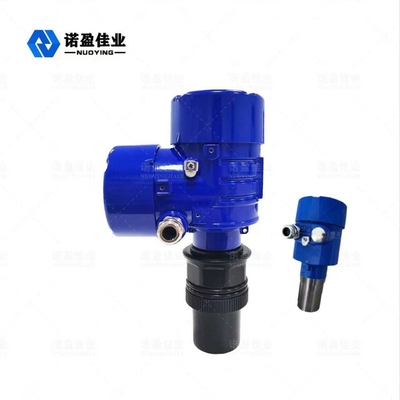

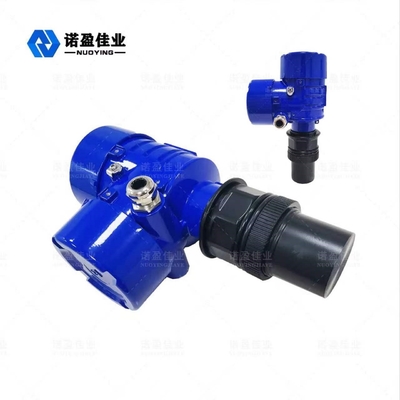

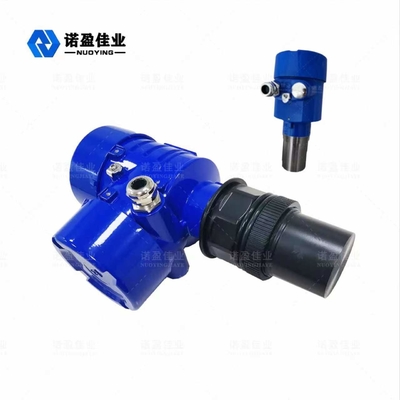

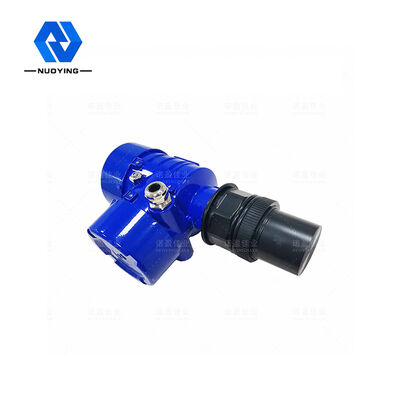

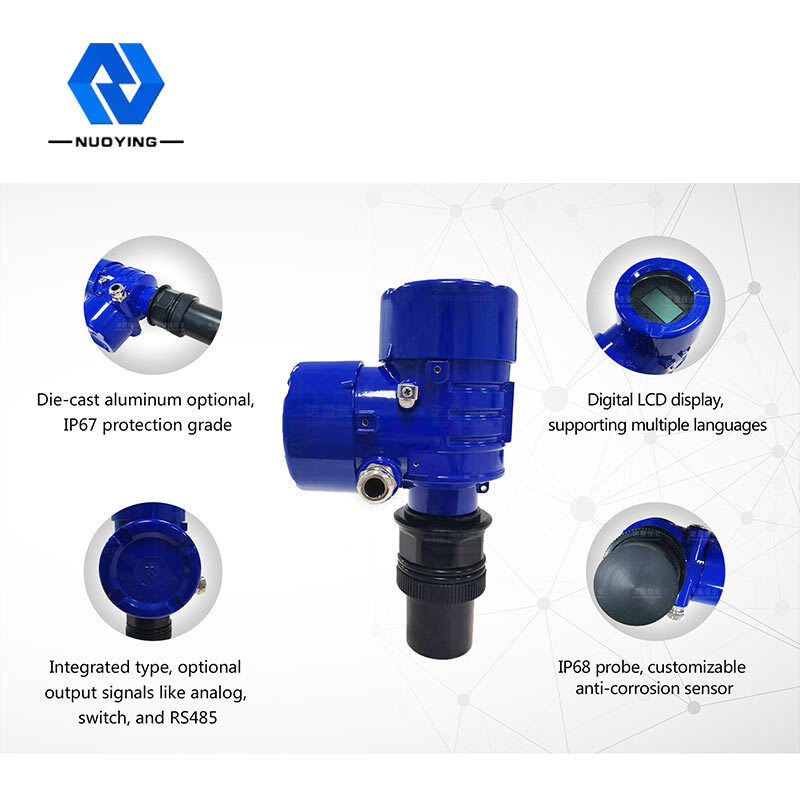

NYCSUL-503 Misuratore di livello ad ultrasuoni ad alta sensibilità di grande potenza
NYCSUL-503Misuratore di livello ad ultrasuoni Principio di funzionamento
Il misuratore di livello ad ultrasuoni è installato sulla parte superiore del contenitore, sotto il controllo dell'unità elettronica, il rilevatore trasmette l'impulso ultrasonico per misurare l'oggetto, la superficie dell'oggetto riflessa dall'onda acustica e parte dell'eco riflesso viene ricevuto dalla sonda, convertito in segnale elettrico, in base alla differenza di tempo ultrasonica dalla trasmissione alla ricezione e alla velocità nota del suono per determinare la variazione di livello, il segnale a microonde attraverso l'elaborazione del dispositivo elettronico, questo viene infine convertito in segnali elettrici associato al livello.

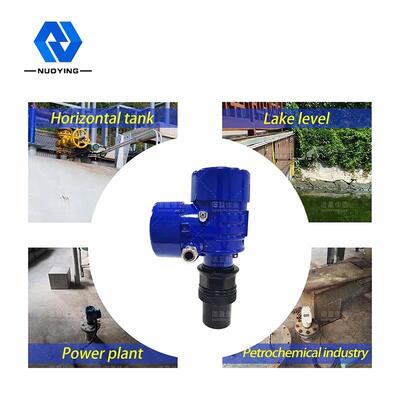

Applicazione tipica | liquido (nessuna agitazione, schiuma, volatilizzazione, ecc.) |
Modelli di prodotto | NYCSUL-503 |
Tipo di sonda | integrato, diviso, antideflagrante, anticorrosione e antideflagrante |
Materiale dell'antenna | PP, PVC, PTFE, 304 |
Campo di misura | 0~20 m |
Accuratezza di misurazione | <0,25% (campo di misura<20m), <0,5% (campo di misura>20m) |
Temperatura di processo | -20~+70℃ |
Pressione di processo | - 0.1~0.1MPa (pressione normale) |
Connessione al processo | filettatura, flangia (opzionale) |
Alimentazione elettrica | 24 V CC |
Uscita segnale | 4...20mA/HART/RS485/Modbus… |

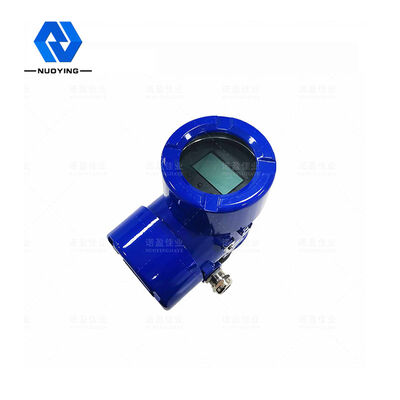

Modalità display | livello del liquido e distanza (altezza a vuoto) |
Impostazione dell'uscita | impostazione del limite superiore, impostazione del limite inferiore |
Grado di protezione | IP65, IP67, IP68 (opzionale) |
Grado antideflagrante | Exia ll CT6 Ga, Exib II BT6 Gb (vedi certificato per dettagli) |
Nota: i prodotti possono essere personalizzati e progettati in base alle specifiche esigenze degli utenti!

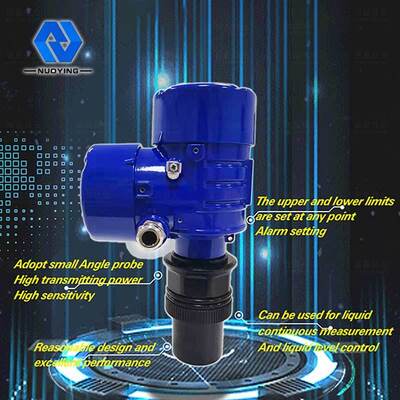

NYCSUL-503Misuratore di livello ad ultrasuoniCaratteristiche del progetto
Design ragionevole, prestazioni eccellenti, struttura semplice, facilità di installazione e altre caratteristiche.

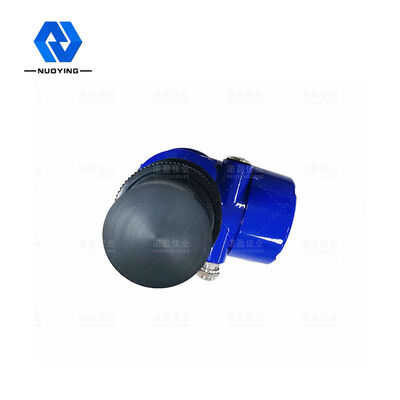

Sonda ultrasonica ad angolo piccolo, elevata potenza di trasmissione e alta sensibilità.
Qualsiasi impostazione del limite superiore e inferiore del punto, impostazione dell'allarme, può essere utilizzata per la misurazione continua del liquido e il controllo del livello del liquido.
