Pressione superiore a 4,0 MPa e inferiore a 10 Mpa

Pressione superiore a 4,0 MPa e inferiore a 10 Mpa

Marchio:	NUOYING
Numero di modello:	NYUHZ-G
MOQ:	1 PCS
prezzo:	$125 to $285/pcs
Condizioni di pagamento:	T/T
Capacità di approvvigionamento:	1000 pezzi al mese

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Xi'an, Shaanxi, Cina

Certificazione:

CE, SIL, ATEX

Grado:

Industriale

Garanzia:

12 mesi

Supporto personalizzato:

OEM, ODM

Marca:

NUOYING

Applicazioni:

Liquidi, polveri, particelle solide, mezzi corrosivi

Connessione al processo:

Collegamento della flange

Alimentazione elettrica:

24VDC ((due linee, quattro linee), 220VAC

Misurazione della densità media:

00,5 ∼1,8 g/cm3

Temperatura di processo:

200 ℃

Pressione di processo:

4.0~10MPa

Uscita del segnale:

4 ... 20Ma/Hart/RS485/Modbus ...

Distanza tra il centro e il centro:

0 ¢ 6m

Imballaggi particolari:

40*30*30CM

Capacità di alimentazione:

1000 pezzi al mese

Descrizione del prodotto

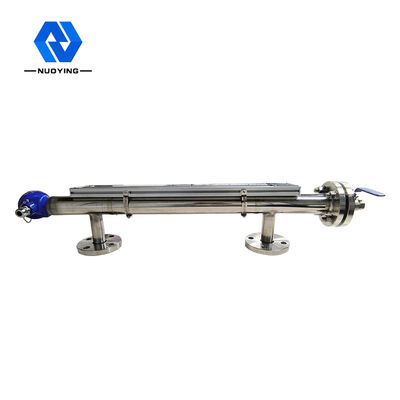

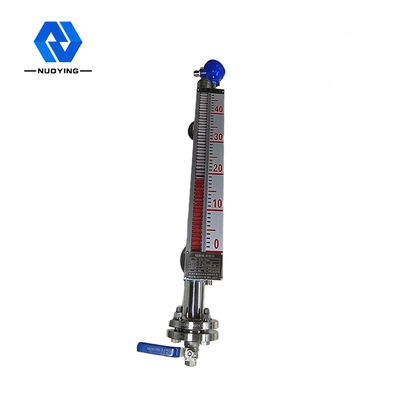

Principio di funzionamento di Indicatore di livello a banderuola magnetica con flangia da 6 m per la misurazione di liquidi

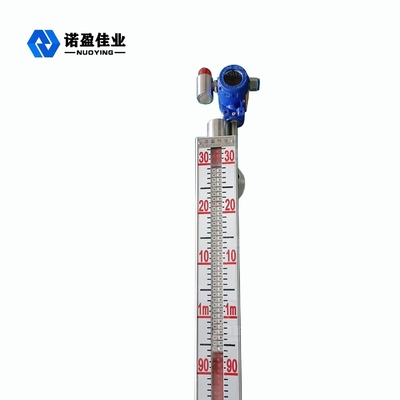

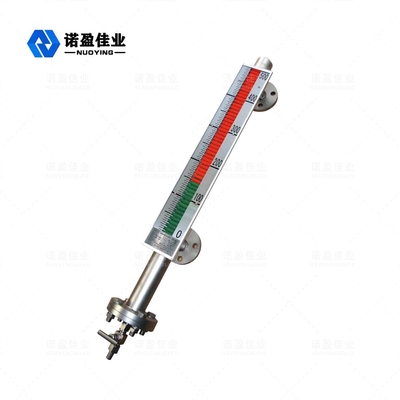

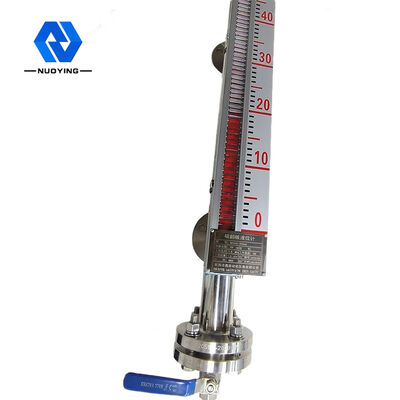

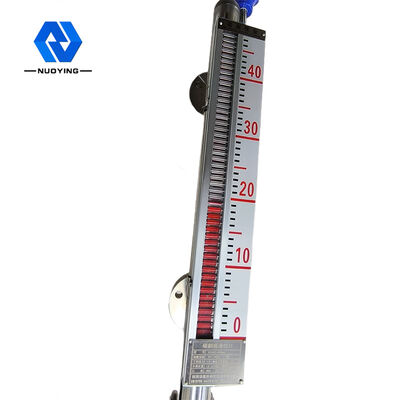

L'indicatore di livello a banderuola magnetica è sviluppato sulla base del principio di galleggiamento (legge di Archimede) combinato con l'accoppiamento magnetico. Quando il livello del liquido nel contenitore misurato sale e scende, il galleggiante nel tubo principale dell'indicatore di livello sale e scende, e il galleggiante L'acciaio magnetico permanente all'interno viene trasmesso all'indicatore in loco (righello) tramite accoppiamento magnetico, che aziona la colonna di rotazione gialla, nera (o rossa e bianca) a ruotare. Quando il livello del liquido sale, la colonna di rotazione passa da bianca a rossa. Quando il livello del liquido scende, la colonna di rotazione passa da rossa a bianca. La giunzione tra rosso e bianco dell'indicatore è l'altezza effettiva dell'indicatore di livello del mezzo nel contenitore.

Caratteristica di progettazione di Indicatore di livello a banderuola magnetica con flangia da 6 m per la misurazione di liquidi

◎ struttura semplice, solida e affidabile, funzionamento stabile

◎ la scala di visualizzazione in loco è chiara, evidente e facile da leggere

◎ può misurare e indicare il livello di liquidi corrosivi, infiammabili, tossici, ad alta temperatura e agitati contaminati

◎ possono essere selezionate molteplici forme di installazione e forme di connessione

◎ intervallo di pressione di progettazione: vuoto completo a 10 MPa

◎ intervallo di temperatura di progettazione: - 160 ~ + 450 ℃

◎ progettazione professionale per pressione e temperatura speciali

Parametri tecnici di Indicatore di livello a banderuola magnetica con flangia da 6 m per la misurazione di liquidi

Applicazione tipica	Misurazione del livello del liquido
modello prodotto	NYUHZ
Forma di installazione	Montaggio laterale, montaggio dall'alto
Materiale del corpo	304,316
intervallo di misurazione	0~6m
Precisione di misurazione	±3mm,±5mm, ±10mm, ±20mm (selezionabile)
Densità del mezzo	≥0.425g/cm³
Differenza di densità	≥0.1g/cm³
Viscosità del mezzo	≤0.4Pa.S
Uscita di controllo	220VAC,1A
Uscita di trasmissione	4...20mA (alimentazione 24VDC)
Temperatura di processo	-50~+350℃
Pressione di processo	-0.1~+16MPa
Connessione di processo	flangia (selezionabile)
rapporto di risoluzione	±1mm
livelli di protezione	IP65,IP67,IP68 (selezionabile)
Grado antideflagrante	Exia II CT6 Ga,Exd II CT6 Gb (Vedere certificato per i dettagli)

※Nota: il prodotto può essere personalizzato in base ai requisiti specifici degli utenti.
