| Marchio: | NUOYING |
| Numero di modello: | NYRD701 |
| MOQ: | 1 pc |
| prezzo: | $320~$385/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |

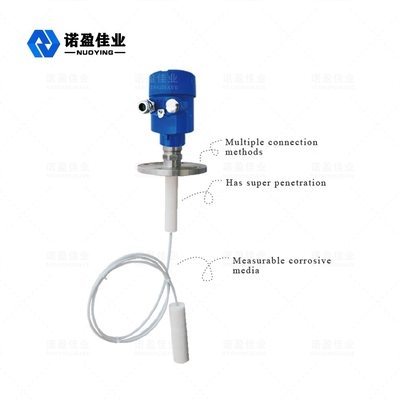

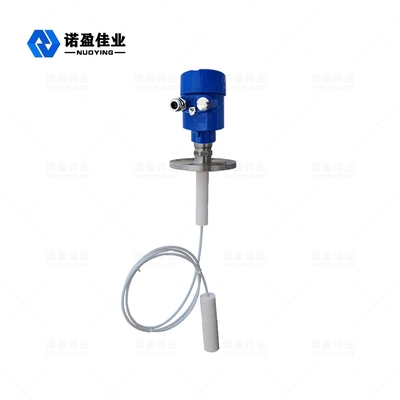

Contatto con un misuratore di livello radar a onde guidate di 30 m per liquidi altamente corrosivi con antenna in PTFE
Contatto con un misuratore di livello radar a onde guidatePrincipio di funzionamento
Input:
Il radar a onde guidate è uno strumento di misura basato sul principio del viaggio nel tempo.e il tempo di funzionamento può essere convertito in un segnale di livello attraverso componenti elettroniciLa sonda emette impulsi ad alta frequenza e si propaga lungo la sonda del cavo o della canna.sono riflessi e ricevuti dal ricevitore nello strumento, e il segnale di distanza viene convertito in segnale di livello.
Il segnale di impulso riflesso viene trasmesso al circuito elettronico dello strumento lungo il cavo o la sonda a canna.Il microprocessore elabora il segnale e riconosce l'eco generato dall'impulso a microonde sulla superficie del materialeL'identificazione corretta del segnale di eco è completata dal software di impulso.D=C×T/2 (dove C è la velocità della luce)Poiché la distanza E del serbatoio vuoto è nota, il livello è: L=E-D
Prodotto:
Inserendo l'altezza del serbatoio vuoto E ((= zero), l'altezza del serbatoio completo F ((= gamma completa) e alcuni parametri di applicazione, i parametri di applicazione adattano automaticamente il contatore all'ambiente di misurazione,corrispondente a 4-20mA di uscita.
Contatto con un misuratore di livello radar a onde guidate Caratteristiche di progettazione
Il trasmettitore a livello radar a onde guidate adotta una tecnologia avanzata di elaborazione delle microonde e una tecnologia unica di elaborazione dell'eco Echo Discovery.La misurazione di contatto ha un'elevata precisione e una misurazione più accurataAllo stesso tempo, anti-adesione radar ondate guidate, non influenzato dalla temperatura media, l'adesione e altri ambienti esterni.
Il trasmettitore di livello radar a onde guidate della serie 70X è adatto a varie condizioni di lavoro e applicazioni complicate, come alte temperature, alta pressione e piccola costante dielettrica, ecc..
Modalità di lavoro a impulso, potenza a basse emissioni, può essere installato in una varietà di contenitori metallici e non metallici, senza alcun danno per il corpo umano e l'ambiente.
Onda guidata da contattoMisuratore di livello radar Parametri tecnici
| Modello di prodotto | NYRD701 |
| Applicazione tipica |
Liquidi altamente corrosivi |
| Materiale per antenne | 304 |
| Tipo di antenna | Antenna a cavo morbido |
| Intervallo di misura | 30 metri |
| Precisione di misura | ± 1 mm |
| Fornitore di alimentazione | 24VDC (due fili, quattro fili)) |
| Temperatura media | -40~+130°C, -40~+250°C |
| Connessione di processo | Filtro, flange (facoltativo) |
| Pressione di processo | -0,1 ~ 4,0 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 (facoltativo) |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

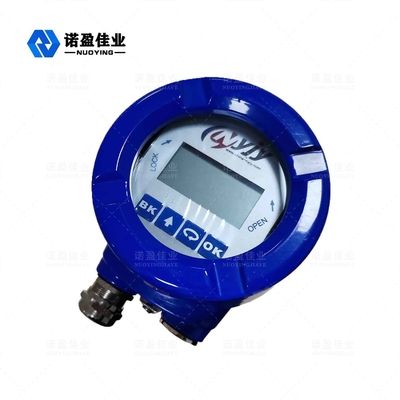

Onda guidata da contattoMisuratore di livello radarImmagini correlate
