| Marchio: | NUOYING |
| Numero di modello: | NYRD705 |
| MOQ: | 1 PC |
| prezzo: | $249~$489/pc |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 pezzi al mese |
Sensore ad alta temperatura fabbricante NYRD705 tipo bastone trasmettitore di livello radar a onde guidate per liquidi con uscita RS485
NYRD705 Principio di funzionamento del trasmettitore di livello radar a onde guidate
Input:
Il radar a onde guidate è uno strumento di misura basato sul principio del viaggio nel tempo.e il tempo di funzionamento può essere convertito in un segnale di livello attraverso componenti elettroniciLa sonda emette impulsi ad alta frequenza e si propaga lungo la sonda del cavo o della canna.sono riflessi e ricevuti dal ricevitore nello strumento, e il segnale di distanza viene convertito in segnale di livello.
Il segnale di impulso riflesso viene trasmesso al circuito elettronico dello strumento lungo il cavo o la sonda a canna.Il microprocessore elabora il segnale e riconosce l'eco generato dall'impulso a microonde sulla superficie del materialeL'identificazione corretta del segnale di eco è completata dal software di impulso.D=C×T/2 (dove C è la velocità della luce)Poiché la distanza E del serbatoio vuoto è nota, il livello è: L=E-D
Prodotto:
Inserendo l'altezza del serbatoio vuoto E ((= zero), l'altezza del serbatoio completo F ((= gamma completa) e alcuni parametri di applicazione, i parametri di applicazione adattano automaticamente il contatore all'ambiente di misurazione,corrispondente a 4-20mA di uscita.
NYRD705 Trasmettitore di livello radar a onde guidate a tipo di bastone Caratteristiche di progettazione
◎ Cmisurazione ontact con alta precisione per risultati più accurati
◎ N• la presenza di sostanze chimiche che possono essere influenzate da ambienti esterni quali la temperatura media, l'adesione, ecc.
◎ Adatto a varie condizioni di lavoro e applicazioni complesse, come ad alta temperatura, alta pressione,media dibassa costante dielettrica, ecc.
◎ Può essere installato in vari contenitori metallici e non metallici, senza alcun danno al corpo umano e all'ambiente.
NYRD705 Trasmettitore di livello radar a onde guidate a tipo di bastoneCampi di applicazione
1Centrali elettriche: serbatoi, pompe a silos, cucchiai a vapore, serbatoi di cenere, serbatoi di olio, ecc.
2Campo petrolifero: serbatoi di stoccaggio del petrolio greggio, serbatoi di stoccaggio del petrolio raffinato, serbatoi di sedimentazione, serbatoi di acque reflue, serbatoi di fango per la perforazione, ecc.
3- chimica: torre di distillazione del petrolio greggio, silo delle materie prime, silo intermedio, serbatoio di reazione, serbatoio di ammoniaca, serbatoio di stoccaggio dell'asfalto, ecc.
4Metallurgia: silos di materie prime, silos di materiali ausiliari, serbatoi tamponi di celle elettrolitiche, ecc.
5Risorse idriche: canali, serbatoi, irrigazione dei terreni agricoli, monitoraggio del livello delle acque dei fiumi, allarme per le inondazioni improvvise, inondazioni urbane, ecc.
NYRD705Tipo di bastoneTrasmettitore di livello radar a onde guidateParametri tecnici
| Modello di prodotto | NYRD705 |
| Applicazione tipica |
Liquidi, specialmente per la misurazione di liquidi in ambienti ad alta temperatura e pressione |
| Materiale per antenne | 304 |
| Tipo di antenna | Antenne a canna |
| Intervallo di misura | 6m, 15m |
| Precisione di misura | ± 1 mm |
| Fornitore di alimentazione | 24VDC (due fili, quattro fili)) |
| Temperatura media | -40°C - +500°C |
| Connessione di processo | Filtro, flange (facoltativo) |
| Pressione di processo | -0,1 ~ 4,0 MPa |
| Classe di protezione | Protezione IP67 |
| Grado a prova di esplosione | Exia II CT6 (facoltativo) |
| Fonte di uscita del segnale | 4...20mA/HART/RS485/Modbus... |
| Interfaccia elettrica | M20*1.5, 1⁄2 ′′NPT |
Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti.

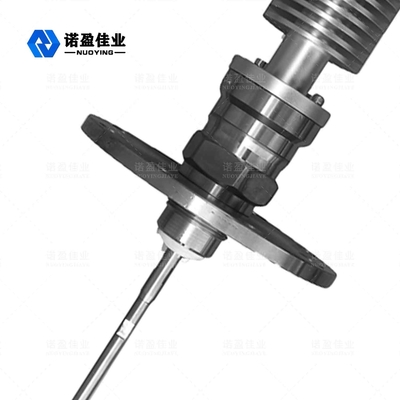

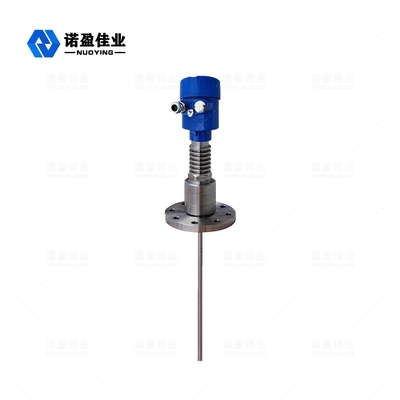

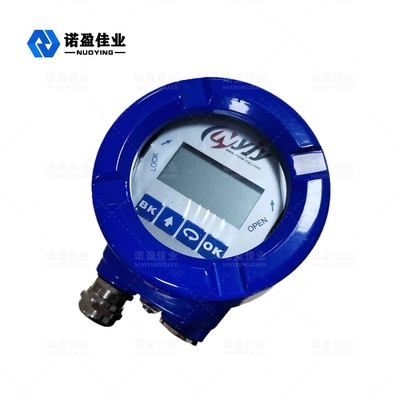

NYRD705Tipo di bastoneTrasmettitore di livello radar a onde guidateImmagini correlate
